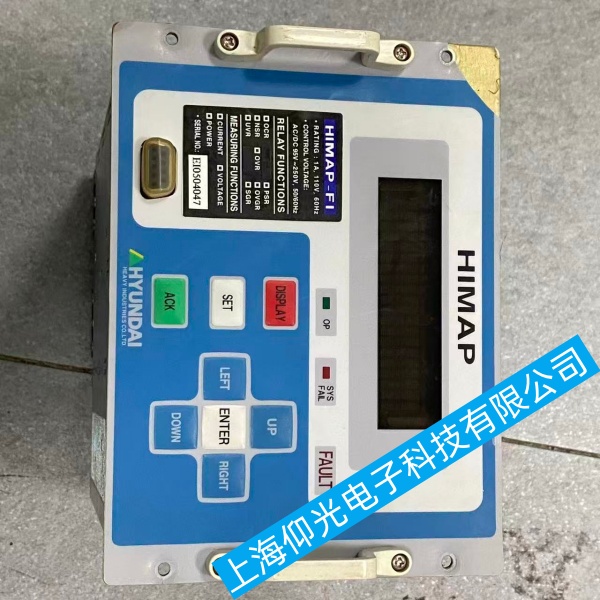

HIMAP-F1 现代船舶主机控制器通电无任何画面故障维修流程

HIMAP-F1 现代船舶主机控制器通电无任何画面故障维修流程
遵循外部电源→接线连接→内部电源板→屏线 / 背光→主板程序由简到繁排查，船上操作全程断电防静电，避免短路烧板。
一、HIMAP-F1 现代船舶主机控制器外部供电排查
1.主回路断电复位
断开控制器配套空气开关、急停按钮，等待 3 分钟放电后合闸；确认机舱 24V DC 输入无欠压、缺相、浪涌，万用表测端子电压必须稳定 22～26V DC。
2.外部保险与线路检查
检查控制柜前端 2A 输入保险，熔断则先排查后端短路，再更换同规格保险；紧固电源端子排，清除接线端子油污、铜绿氧化，断线、虚接直接换线重压端子。
3.隔离外部负载测试
拔掉所有外部 IO、通讯、转速传感器接线，仅保留电源单独上电；若恢复画面，说明外部回路短路拉低电源，分段排查传感器、电磁阀线路。
二、HIMAP-F1 现代船舶主机控制器整机接线与显示链路排查
1.屏体排线重插清洁
断电拆开控制器前盖，拔下液晶屏 LVDS 排线、背光供电插头，用无水酒精擦拭金手指氧化层，插紧卡扣；船舶震动极易造成排线松脱、针脚氧化断连。
2.背光单独测试区分故障
通电侧视屏幕，若隐约有文字图案，仅背光不亮：更换背光驱动小板或背光灯管；完全漆黑无任何图像，为主板 / 电源无输出故障。
3.交叉替换验证
有备用 HIMAP-F1 屏幕直接替换，屏幕点亮 = 原屏损坏；屏幕仍无显示，故障锁定控制器主板 / 内置电源板。
三、HIMAP-F1 现代船舶主机控制器内部电源板拆机检修
1.目视外观检查
开盖观察电源板：电解电容鼓包漏液、PCB 烧黑、功率电阻炸裂、贴片保险熔断、变压器发黑，直接更换损坏元器件。
2.电压分段测量
上电测电源板输入 24V，再测板内 5V、12V、背光供电输出：
无任何低压输出：开关电源芯片、整流二极管损坏，更换电源整板维修最快；
5V/12V 正常、无背光电压：背光驱动电路故障；
电压跳变不稳：滤波电容容量衰减，更换全部低压侧电解电容。
3.短路检测
断电用蜂鸣档测 24V 输入对地，蜂鸣响说明板内短路，断开电源板与主板排线，分段定位短路区域。
四、HIMAP-F1 现代船舶主机控制器主控主板与程序故障
1.整机硬复位
断开电源静置 5 分钟，长按面板复位键 10 秒再上电；清除主板静电锁死导致的无显示启动故障。
2.主板核心部件检修
清洁主板内存、CPU 插槽金手指；检查主板供电贴片保险、晶振，船用高湿环境易出现晶振停振不开机；主控芯片虚焊需重新植锡焊接。
3.系统程序修复
硬件全部正常仍黑屏，为主机控制程序丢失 / 损坏：使用现代船舶专用 HIMA 诊断软件，通过通讯口重新烧录原厂程序，烧录完成后恢复主机参数校准。
五、HIMAP-F1 现代船舶主机控制器船上现场应急处理与长期预防
应急临时方案
1.电源保险损坏无备件：临时切断所有无关传感器负载，短时上电确认设备是否可用，返航后更换配件；
2.排线氧化无酒精：橡皮擦擦拭排线金手指，临时防水胶带密封接口防凝露。
长期预防措施
1.控制柜加装除湿加热器，避免机舱冷凝水渗入控制器内部腐蚀线路；
2.每季度紧固电源、屏线端子，清理内部灰尘油污；
3.机舱供电加装 24V 直流浪涌保护器，避免启停大功率设备击穿电源板。
故障判定总结
1.电源指示灯不亮：优先外部 24V 供电、输入保险、内置电源板；
2.电源灯亮、屏幕全黑：屏排线、背光、主板供电芯片；
3.隐约有图像无背光：背光驱动 / 灯管；
4.全部硬件电压正常无画面：主板虚焊、程序损坏，送专业船舶电子维修重写程序。
