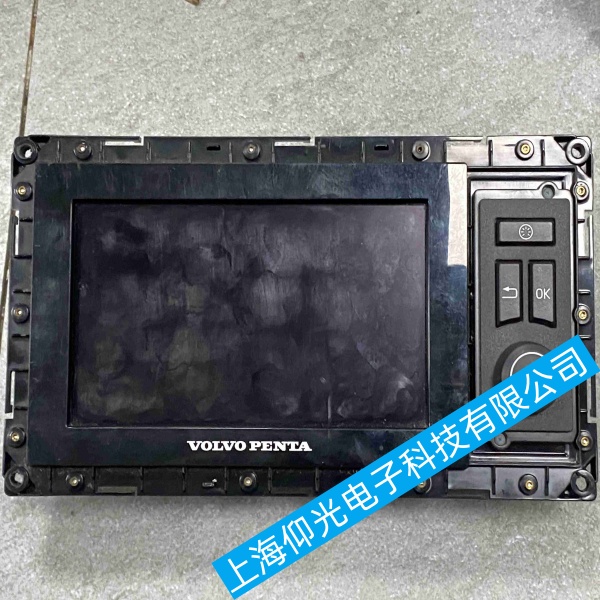

VOLVO PENTA DCU 船用显示控制单元按键失灵故障精准维修步骤

VOLVO PENTA DCU 船用显示控制单元按键失灵故障精准维修步骤
DCU 为船机 CAN 总线显示面板，按键分为薄膜导电按键，失灵分三类：单键失灵、全部按键无响应、按键错乱 / 时好时坏，按由简到难顺序排查。
一、先排查VOLVO PENTA DCU 船用显示控制单元系统假故障
1.整机断电冷复位
关闭机舱总电源开关，断开 DCU 供电电瓶负极，静置 10 分钟以上放空主板电容余电，重新上电。船用潮湿环境易出现程序卡死、按键指令无响应，多数轻微程序故障复位后直接恢复。复位后同步清除故障码，长按故障键 + 确认键 3 秒清空历史报错，消除系统锁键保护逻辑。
2.核查供电电压与保险
DCU 标准供电 24V 直流，万用表测量端子电压，电压低于 21V 会出现按键识别失效、屏幕操作卡顿。检查 DCU 背部专用保险，熔断需更换同规格原厂保险，禁止加大保险容量。电瓶老化、线路压降过大要同步检修充电回路。
3.解除安全联锁锁键保护
机舱急停未复位、变速箱不在空挡、燃油切断阀触发、水温油压严重报警时，系统会屏蔽启停、菜单调节类按键。逐一复位急停按钮，将档位切至中立位，读取 DCU 故障码处理发动机本体故障，联锁解除后按键恢复操作权限。
4.检查通讯线路接头
DCU 至 ECU 发动机控制器通讯插头松动、海水腐蚀氧化会造成面板指令无法下发，表现为按键按下无任何反馈。拔下航空插头，用无水酒精擦拭针脚氧化层，重新插紧并锁紧卡扣，检查线束有无破皮泡水。
二、VOLVO PENTA DCU 船用显示控制单元面板外部清洁
船内盐雾、油污、水汽渗入按键缝隙会造成导电不良，仅外部清洁即可修复。断电状态下，无尘棉签蘸 95% 无水酒精擦拭所有按键缝隙与表面，配合低压干燥压缩空气吹净内部盐尘，静置风干 15 分钟再通电测试，禁止大量液体冲刷面板避免进水短路。
三、VOLVO PENTA DCU 船用显示控制单元拆机检修薄膜按键硬件
1.拆卸密封外壳
拧下 DCU 四周固定螺丝，缓慢分离前后壳体，留意内部防水密封圈不要撕裂，避免后续进水损坏主板。分离按键薄膜排线时轻拔卡扣，不要硬扯排线导致铜箔断裂。
2.清洁薄膜导电触点
DCU 采用薄膜导电按键，长期盐雾会造成黑色导电碳层氧化脱落。用无尘软布蘸少量无水酒精轻擦薄膜导电圆点与主板对应接触弹片，彻底擦除白色氧化粉末，完全晾干后装回测试。
3.修复薄膜线路断线
若擦拭后按键依旧失效，观察薄膜排线、按键回路有无发白断线，细铜丝配合导电银漆修补断裂线路，晾干固化后再装配。银漆修复无效直接更换全新原厂按键薄膜总成。
4.检查主板按键回路元件
万用表测量按键输入引脚，按压按键无电压跳变，排查主板侧限流电阻、贴片二极管有无腐蚀断路，海水腐蚀严重需更换损坏贴片元件；主板大面积铜箔腐蚀则直接送专业维修站检修 DCU 主控板。
四、VOLVO PENTA DCU 船用显示控制单元软件与固件故障处理
复位、硬件清洁完成后按键仍无响应，属于固件程序异常。使用沃尔沃专用 VODIA 诊断设备连接 DCU，读取固件版本，刷新原厂匹配固件程序，修复按键驱动逻辑异常。无专用设备不可自行刷写第三方程序，避免面板彻底锁死无法使用。
五、VOLVO PENTA DCU 船用显示控制单元硬件总成更换
薄膜按键彻底破损、主板按键回路大面积腐蚀、主控芯片损坏，无法单独维修时，更换整套 DCU 显示控制单元，更换后用诊断仪匹配发动机 ECU 参数，调试按键功能与报警逻辑。
六、VOLVO PENTA DCU 船用显示控制单元长期预防措施
每次航行结束用干布擦拭面板，每周压缩空气清理按键缝隙；机舱做好除湿通风，避免面板长期接触海水雾气；DCU 外壳密封圈定期检查，老化及时更换防止水汽渗入；避免高压水枪直接冲洗控制面板区域。
