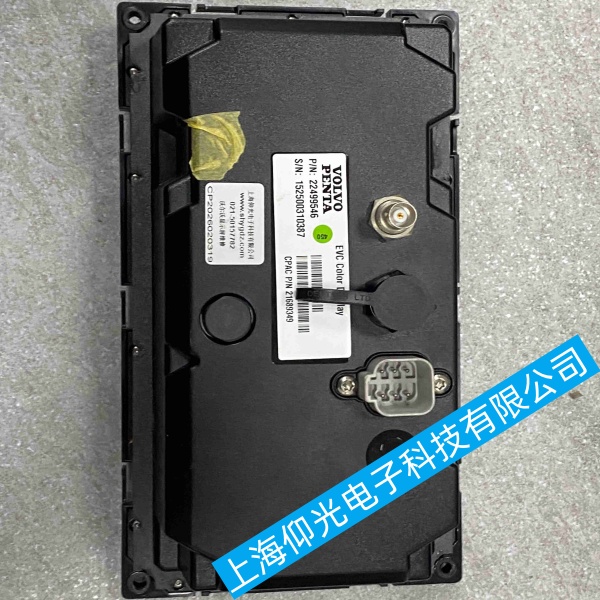

VOLVO PENTA DCU 船用显示控制单元显示画面异常故障维修与防护方案

VOLVO PENTA DCU 船用显示控制单元显示画面异常故障维修与防护方案
适用机型：沃尔沃遍达船机 DCU 一代、DCU II，故障包含黑屏、花屏、闪烁、乱码、画面残缺、背光不亮、数据跳变、开机 logo 卡死、通讯断连黑屏，按先简单后复杂、先外部后内部顺序操作。
一、VOLVO PENTA DCU 船用显示控制单元先做断电软复位
先将主机怠速停机，切断 DCU 整机 24V 供电开关，完全断电静置 15 分钟，让内部电容彻底放电清除临时程序缓存，再重新上电开机。
若断电复位无效，可面板长按 SEL+ESC 按键 30 秒执行单元本地软重启，重启过程观察开机 LOGO 画面是否正常，排除系统临时逻辑紊乱导致的显示错乱、色块漂移、数据文字乱码问题。
二、VOLVO PENTA DCU 船用显示控制单元供电电压与线路排查
船用 DCU 标准工作电压 24V 直流，使用万用表测量 DCU 后端插头电源针脚，空载电压需稳定 22.5V–26V 区间，低于 22V 会出现背光闪烁、画面残缺、自动黑屏；电压波动幅度超过 2V，加装稳压滤波端子。
拆开 DCU 背部防水接线插头，检查电源正负极、搭铁线针脚有无海水氧化、铜绿腐蚀、针脚退针松动，打磨氧化触点后涂抹船用防水导电脂锁紧线束。
检查机舱蓄电池接线柱、主配电板保险丝，保险丝虚接、接线松动会造成供电压降，持续引发画面时好时坏；线束外皮破损、搭铁短路会直接出现花屏、黑屏，破损线缆需整段更换并做防水包裹。
三、VOLVO PENTA DCU 船用显示控制单元CAN 通讯线路检测
DCU 依靠 CAN 总线与 EMS 发动机主控通讯，通讯异常会出现数值错位、文字乱码、局部画面空白。
找到 DCU 接线端 CAN-H、CAN-L 两根差分信号线，检查线束是否与动力电缆、启动马达线缆近距离平行敷设，动力线强电磁干扰会持续造成画面失真，需分开走线间距大于 30 厘米。
检查 CAN 屏蔽线单端可靠接船体大地，两端接地会形成环流干扰画面；测量 CAN 总线两端终端电阻，标准阻值 60Ω，电阻缺失、短路会直接通讯失效，画面卡死不动。
同船多台 DCU 出现同步画面异常，优先排查机舱主线 CAN 接头，单台故障只处理本机线束与插头，重新插拔接头后锁紧防水卡扣，消除虚接干扰。
四、VOLVO PENTA DCU 船用显示控制单元硬件接头与机身环境故障处理
拆开 DCU 面板，查看屏幕与主板连接排线，船舶震动易造成排线松动、针脚氧化，拔下排线用无水酒精擦拭金手指，完全干燥后重新插紧固定卡扣。
机舱高温、高湿、凝露会腐蚀 DCU 内部显示驱动板，外壳缝隙进水会出现屏幕固定条纹、黑斑；断电拆开外壳，热风低温烘干内部电路板，清理电路板表面盐雾白霜，检查背光 LED 驱动元件有无鼓包、烧蚀。
DCU 长期暴晒、环境温度超 55℃会导致屏幕液晶面板老化，出现色彩失真、画面发白，改善操作台通风散热，避免阳光直晒屏幕。
五、VOLVO PENTA DCU 船用显示控制单元软件与固件修复
复位后仍存在菜单缺失、界面排版错乱、参数显示异常，使用 VODIA 沃尔沃专用诊断电脑连接 DCU，读取内部故障代码，清除历史故障记录后重新写入原厂配置参数。
原厂固件版本老旧存在显示 BUG，通过诊断工具升级 DCU 匹配机型专用固件，升级全程保持供电稳定，中途断电会造成显示模块彻底失效；升级完成后恢复出厂界面设置，重新校准亮度、对比度。
六、VOLVO PENTA DCU 船用显示控制单元分故障现象针对性处理
1.完全黑屏无背光：先测 24V 供电，供电正常则背光驱动板或液晶面板损坏，单独更换背光组件或整套 DCU；供电不足检修配电线路与蓄电池。
2.花屏、彩色条纹、色块错乱：优先处理 CAN 干扰与排线接触，其次检查内部显示主板，排线无问题为主板显存、驱动芯片损坏，需维修或更换 DCU 控制板。
3.画面闪烁、时显时不显：多为电源虚接、搭铁不良、CAN 接头松动，紧固所有接线端子，加固屏蔽接地。
4.文字乱码、参数不更新：CAN 总线故障为主，测量终端电阻、重新整理通讯线束，清除故障码后重新匹配 EMS 通讯地址。
5.局部黑斑、画面残缺：液晶面板物理损坏，无法维修，直接更换 DCU 显示总成。
七、VOLVO PENTA DCU 船用显示控制单元后期预防措施
每次航行前检查 DCU 防水插头密封性，定期清理接线端子盐雾腐蚀；CAN 通讯线缆单独穿管敷设，远离大功率动力设备；机舱增加通风，避免 DCU 长期高温工作；每年使用 VODIA 工具读取故障日志，提前升级固件规避显示类程序故障，减少画面异常停机故障。
