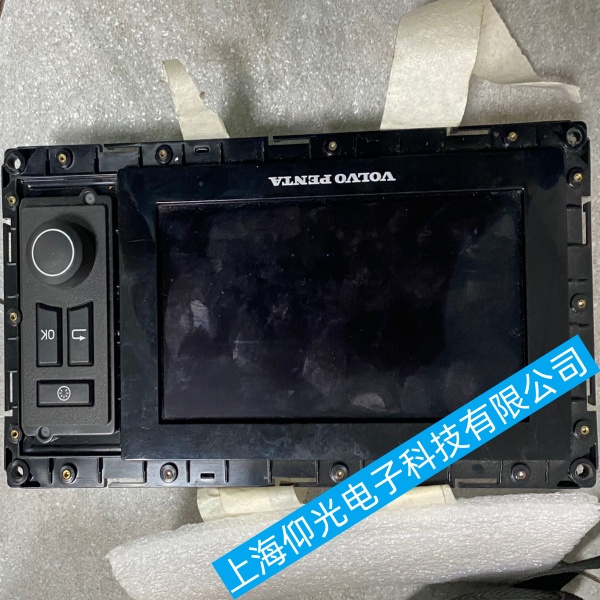

VOLVO PENTA DCU 船用显示控制单元开机后自动重启故障分析与维修

VOLVO PENTA DCU 船用显示控制单元开机后自动重启故障分析与维修
典型现象：上电亮 LOGO / 进界面几秒瞬间黑屏、循环重启；怠速正常、一加油立刻重启；震动、高温后频繁复位。
排查顺序：供电波动→线束虚接→外设短路→CAN 总线干扰→散热过热→DCU 内部硬件→固件软件
一、VOLVO PENTA DCU 船用显示控制单元前置安全操作
断开机舱总电源，拆掉电瓶负极，断电静置 15 分钟，释放 DCU 主板残余电荷，临时复位程序卡死故障。
万用表直流 200V 档，标准供电区间22～28V DC，船舶启动 / 大负载时压降不能低于 21V。
全程禁止带电插拔尾部主插头，盐雾插头清洁后涂防水导电脂。
二、VOLVO PENTA DCU 船用显示控制单元供电不稳
1. 电瓶、主线、搭铁压降过大
空载测电瓶 24V，启动主机瞬间电压跌落＞3V：电瓶老化亏电、单格损坏、发电机稳压异常。
电瓶桩头、主线铜鼻子氧化松动、夹漆层，振动瞬间断流触发 DCU 掉电重启；打磨紧固。
船体主搭铁点锈蚀，搭铁电阻＞0.5Ω；额外跨接一根粗地线临时测试，故障消失即搭铁不良。
2. 保险座、继电器、线路虚接
DCU 供电慢熔保险底座氧化，接触电阻大，负载瞬间压降；更换保险座，清理弹片。
供电继电器触点烧蚀，吸合后带载电压骤降；同型号继电器互换验证。
主线束内部铜丝半断（挤压磨损），轻微震动就断电；轻晃线束观察是否立刻重启。
3. DCU 内部电源滤波电容老化（高频循环重启典型）
现象：上电亮 1～3 秒黑屏，无限循环开机，空载电压正常，带载立刻掉电。
拆机检查主板电源区电解电容：鼓包、漏液、引脚发黑、顶部防爆纹凸起。
修复：更换同规格105℃耐温低 ESR 电容；无拆机条件直接替换完好 DCU 判定本体损坏。
4. 浪涌、电压冲击
发电机调压故障电压超 29V、起动机大电流浪涌击穿稳压回路；DCU 前端加装 24V 直流浪涌滤波器。
三、VOLVO PENTA DCU 船用显示控制单元外部传感器 / 执行器微短路拉低电压
1.断开 DCU 所有外接分支：水温、油压、转速、报警传感器、油门执行器、变速箱开关，只保留主电源上电。
2.不再重启→逐个插回插头，插到哪一路立刻重启，即为该回路漏电 / 破皮搭铁。
高发故障：温度传感器外壳进水、信号线磨破碰机体、电磁阀线圈轻微漏电，瞬时拉低总线电压触发保护复位。
四、VOLVO PENTA DCU 船用显示控制单元 CAN 总线异常通信看门狗重启
CAN 信号错乱、丢帧会让 DCU 判定通信失效，强制整机重启。
1.断电测 CAN-H/CAN-L 之间电阻，标准60Ω（两端各 120Ω 终端电阻并联）；
120Ω：缺一端终端电阻；0Ω：CAN 线短路；无穷大：总线断路。
2.静态电压：CAN-H≈2.6V，CAN-L≈2.4V，偏差过大为线路对地 / 对电源短路。
3.排查点：CAN 插头针脚盐雾腐蚀、屏蔽层断裂、CAN 线与大功率电机 / 启动线并行走线产生电磁干扰；分开布线，屏蔽单端可靠搭铁。
4.总线上某 ECU（主机 ECM、变速箱模块）内部损坏拉低总线，逐个断开总线节点定位故障模块。
五、VOLVO PENTA DCU 船用显示控制单元过热保护重启
DCU 安装在密闭仪表台、机舱高温区域，温度＞60℃触发热保护断电重启。
清理外壳通风孔油污灰尘；加装小型散热风扇；避开排气管、高温管路。
主板散热片积盐垢，热量无法散出，长期高温加速电容老化。
六、VOLVO PENTA DCU 船用显示控制单元软件 / 系统故障
1.完全断电 15 分钟重置，清除临时程序卡死；
2.使用 VOCOM+VODIA 诊断仪读取故障码：电源复位、看门狗复位、CAN 通信丢失；
3.固件老旧存在 BUG：刷写沃尔沃原厂最新稳定 DCU 程序，恢复出厂标定，重新匹配发动机参数；
4.主板存储芯片损坏，参数保存失效，上电反复初始化重启，需板级维修或更换 DCU。
七、VOLVO PENTA DCU 船用显示控制单元主板硬件损坏
外部供电 24V 稳定、无短路、CAN 总线正常、温度适宜依旧循环重启：
1.电源 DC-DC 稳压芯片性能衰减，带载能力不足；
2.复位电路、CPU 周边电阻电容腐蚀变值；
3.主板 PCB 线路盐雾腐蚀暗断，振动时时通时断。
处理：专业板级维修更换电源芯片、电容、飞线修复腐蚀线路；无法维修则更换同零件号 DCU，更换后必须 VODIA 匹配程序。
VOLVO PENTA DCU 船用显示控制单元快速故障速判
1.启动主机才重启、熄火正常 → 电瓶 / 发电机压降、搭铁不良
2.一震动立刻重启 → 插头虚接、线束半断、搭铁松动
3.上电亮几秒无限循环重启 → DCU 内部电容老化
4.多仪表同步一起重启 → CAN 总线短路 / 终端电阻异常
5.高温天频繁重启、冷机正常 → 散热不良热保护
6.断开传感器后恢复稳定 → 外设线路漏电短路
VOLVO PENTA DCU 船用显示控制单元长期预防措施
1.DCU 供电回路加装浪涌滤波器，每年清理插头盐雾并涂防水硅脂；
2.主线、搭铁点每半年打磨紧固，避免铜氧化产生压降；
3.CAN 线束独立走线，远离启动马达、发电机等强电磁设备；
4.机舱仪表区做好通风除湿，定期更新 DCU 原厂固件。
