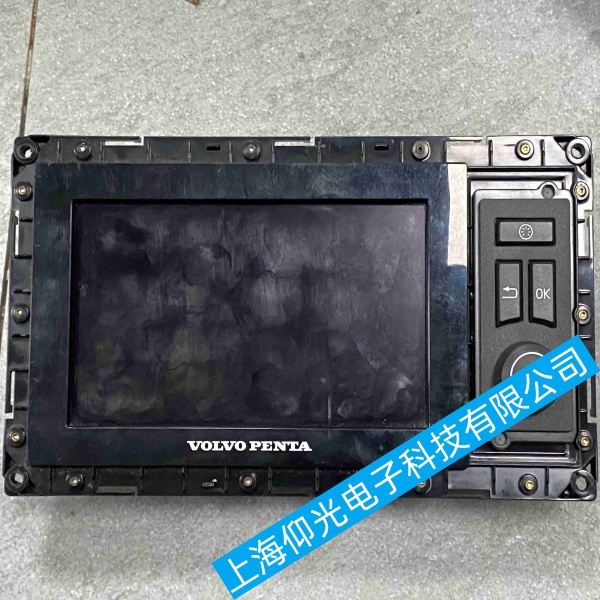

VOLVO PENTA 船用 DCU 显示控制单元无法开机故障排查修复方案

VOLVO PENTA 船用 DCU 显示控制单元无法开机故障排查修复方案
DCU 无任何背光、指示灯不亮、黑屏不开机，按从外部到内部、先电源后线路再本体顺序排查，船舶 24V 直流系统为主（少数 12V）。
一、VOLVO PENTA 船用 DCU 显示控制单元维修安全前置操作
1.机舱主电源总开关断开，拆下电瓶负极，断电静置 10 分钟释放电路板残余电荷，避免带电插拔烧损 DCU 接口。
2.全程万用表调 DCV 档，船舶标准供电：22～28V，低于 20V 会直接无法唤醒 DCU。
3.禁止反接正负极、短接 CAN 总线，盐雾潮湿机舱操作后触点需涂导电防腐脂。
二、VOLVO PENTA 船用 DCU 显示控制单元供电回路排查
1、电瓶与总线路
测电瓶空载电压：低于 22V 为电瓶亏电 / 老化，充电或更换；启动瞬间跌落＞4V，检查发电机充电回路。
检查电瓶桩头、主线铜鼻子：腐蚀、松动、夹漆层会造成压降，打磨金属接触面紧固。
船体主搭铁点：除锈、紧固，搭铁电阻＜0.5Ω，虚搭铁 DCU 供电不足黑屏。
2、保险、继电器、船用断路器
1.查找 DCU 专用慢熔保险（机舱电控箱 / 仪表台侧边）：
保险熔断：先不要直接更换，断开 DCU 插头再上电，若再次熔断→后端线束 / DCU 内部短路；仅换保险不查短路会二次烧毁模块。
匹配原厂规格，严禁加大保险安培数。
2.DCU 供电主继电器：同型号继电器互换测试，吸合无声、输出无电压即继电器损坏。
3.船用断路器跳闸：复位后立刻跳，判定线路对地短路。
3、DCU 插头端子电压测量（钥匙 ON 档）
不拔插头，探针插入主线束：
常电端子：钥匙 OFF 也应有 24V；
点火开关受控供电端子：钥匙打到 ON 才有 24V；
负极搭铁端子：对地电压接近 0V。
任一端子无电压，沿线路查断线、挤压破皮、接线端子氧化。
三、VOLVO PENTA 船用 DCU 显示控制单元线束与插头故障排查
1.拔下 DCU 尾部多针主插头，肉眼检查：
针脚退针、弯曲、锈蚀、白色盐霜、进水水渍、油污；
锁扣断裂导致插头虚接，清理氧化触点用无水酒精擦拭，晾干再插紧卡扣。
2.分段隔离短路测试：
断开 DCU 所有外接分支线束（CAN 总线、传感器、急停、遥控启停），仅保留主电源插头上电：
能开机：某一路分支线束 / 传感器对地短路，逐个插回定位故障回路；
依旧黑屏：排除外部线束问题，进入 DCU 本体检修。
3.CAN 总线检查：CAN-H、CAN-L 不能对地 / 对正极短路，总线两端终端电阻 60Ω，总线短路会拉低 DCU 供电无法启动。
四、VOLVO PENTA 船用 DCU 显示控制单元安全联锁强制断电保护
VOLVO PENTA 电控系统安全回路串联，任一断开直接切断 DCU 供电：
1.机舱、驾驶室急停按钮：常闭回路，按下后未复位、内部断线，整机仪表无供电；短接急停两端测试，恢复开机即更换急停开关。
2.变速箱空挡中立开关、燃油切断阀联锁、机舱门安全开关；
3.发动机高温 / 低压油压永久故障锁止：断电 10 分钟重置仍不开机，用 VODIA 诊断仪清故障码。
五、VOLVO PENTA 船用 DCU 显示控制单元本体硬件故障
满足条件：插头进线稳定 24V、保险完好、搭铁正常、无短路、联锁全部闭合，DCU 完全无显示。
外观拆机检查
1.外壳缝隙进水、盐雾腐蚀 PCB 线路、电路板发黑烧痕；
2.电源输入区电容鼓包漏液、24V 转 5V 稳压芯片炸裂、输入保险电阻断路（最常见损坏件）；
3.接口针脚内部铜箔腐蚀断路。
修复方案
1.简易替换测试：借用同型号完好 DCU 对插，正常开机即可确认本机硬件损坏；
2.板级维修：更换电源保险电阻、DC-DC 稳压模块、鼓包电容，清洗腐蚀线路飞线修复；
3.无法维修：更换同零件号全新 / 拆机 DCU，更换后需 VODIA 匹配发动机参数、刷写程序，否则通信异常无法开机。
六、VOLVO PENTA 船用 DCU 显示控制单元软件 / 系统卡死复位处理
1.整机总电源断开 10 分钟，完全断电重置；
2.上电后若亮标但无法进入界面，连接 VODIA 诊断工具：
清除所有历史故障码；
升级 DCU 固件至原厂最新版本，修复程序死机 BUG；
3.校准 CAN 总线通信参数，修复 ECU 与 DCU 握手失败黑屏。
七、VOLVO PENTA 船用 DCU 显示控制单元故障快速判定总结
1.无保险熔断、无电压 → 主线 / 电瓶 / 继电器故障；
2.上电立刻烧保险 → 线束短路或 DCU 内部击穿；
3.供电 24V 正常仍黑屏 → DCU 电源板硬件损坏；
4.钥匙有电、保险完好但不开机 → 急停 / 安全联锁断开；
5.间断性时亮时黑屏 → 插头针脚氧化、搭铁虚接、电瓶压降过大。
船舶长期预防措施
1.DCU 仪表舱加装防潮除湿装置，定期清理插头盐雾；
2.每年检查主线搭铁点、保险座氧化情况；
3.维修插拔插头前必须断总电源，杜绝反接、浪涌烧毁 DCU 电源板。
