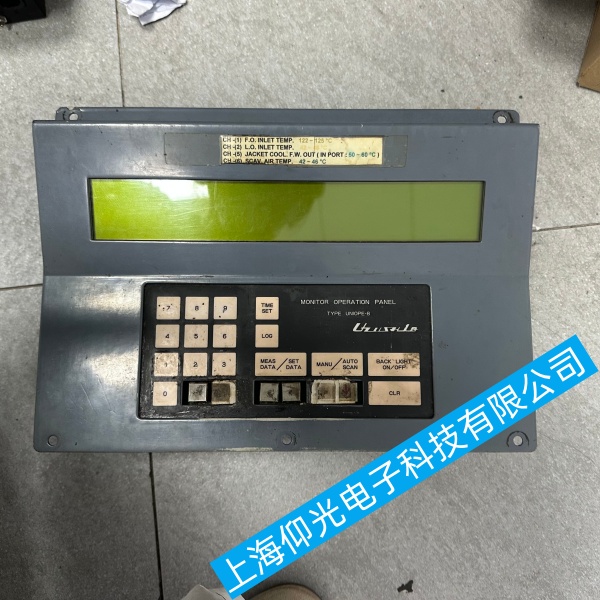

JRCS UNOP-E-B 船用发动机监测操作面板按键没有反应故障快速根治技巧

JRCS UNOP-E-B 船用发动机监测操作面板按键没有反应故障快速根治技巧
"按键没有反应"是船用控制面板的常见故障，可能涉及物理按键损坏、电路连接问题、主控板故障、系统锁定或电源异常等多个方面。以下是系统的排查与解决方案：
一、JRCS UNOP-E-B 船用发动机监测操作面板快速假故障排查
1.解锁按键锁定（最常见）
UNOP-E-B 自带面板锁防误操作，误触锁定后全部按键失效。
解锁操作：长按 CLR+ENTER 组合键 5~8 秒，屏幕提示 UNLOCK 即恢复；
若无效，断电 5 分钟重启后再试解锁组合键。
2.整机断电复位（程序卡死）
断开面板 24VDC 供电空开，等待 5 分钟放电，重新上电。
船用电网波动、报警瞬间过载极易造成面板程序死机，按键锁死。
3.电源与保险检查
万用表测端子输入：标准 DC24V，电压低于 20V 会出现按键无响应、屏幕卡顿；
打开面板后盖，查看内置保险管，熔断更换同规格延时保险；
检查接线端子有无盐雾腐蚀、松动，紧固并清洁氧化端子。
4.外部模式 / 急停连锁检查
确认机舱 M/E 控制单元无急停触发、本地 / 遥控模式切换正常，连锁信号异常会屏蔽面板按键输入。
二、JRCS UNOP-E-B 船用发动机监测操作面板轻度硬件故障
1、按键导电胶腐蚀 / 积盐（90% 单按键失灵根源）
1.断电后拆卸面板前框，分离按键导电橡胶与主板；
2.95% 无水酒精棉签擦拭橡胶背面黑色导电碳粒、PCB 板金属触点，清除盐雾油污；
3.碳层磨损轻微：铅笔芯反复涂抹橡胶触点增加导电；磨损严重直接更换整套导电胶；
4.装回时保证胶垫平整，无挤压卡滞，按键按动回弹顺畅。
2、按键排线 / 柔性 FPC 故障（整排按键失灵）
拔下按键排线插槽，橡皮擦清洁金手指氧化层，重新插紧卡扣；
排线弯折断裂、针脚腐蚀：更换同型号 FPC 排线，虚焊点恒温烙铁补焊。
3、面板安装机械卡滞
前框密封胶老化、挤压按键胶垫长期处于半导通状态，系统判定按键常按屏蔽输入；
处理：修整密封垫，调整面板固定螺丝松紧，保证按键无顶死、回弹自如。
三、JRCS UNOP-E-B 船用发动机监测操作面板深层电路故障
1.按键矩阵主控芯片虚焊
船震、温差导致主板按键 IC 引脚冷焊，表现全部按键失效、屏幕正常。
维修：主板 BGA/IO 引脚重新恒温补焊，清洗助焊剂防盐雾短路。
2.输入分压电阻、滤波电容损坏
按键矩阵上拉 / 下拉电阻腐蚀断路、电容漏电，按键信号无法采集；
万用表逐路测量通断，更换损坏阻容件。
3.主板电源辅助电路故障
主 24V 正常，但按键板 5V 工作电压丢失，单独检修 DC-DC 降压模块。
四、JRCS UNOP-E-B 船用发动机监测操作面板固件 / 程序故障
1.面板固件丢失、程序错乱会屏蔽按键驱动；
2.使用 JRCS 专用调试线缆连接 PC，导入对应机型 UNOP-E-B 原厂固件重刷；
3.刷写全程保证供电稳定，禁止中途断电，刷完恢复出厂参数再测试按键。
五、JRCS UNOP-E-B 船用发动机监测操作面板分故障现象快速判定
1.全部按键无反应，屏幕正常
优先：按键锁定 → 断电复位 → 排线插槽氧化 → 主板按键 IO 芯片虚焊
2.仅 1~2 个按键失灵，其余正常
优先：导电胶碳层磨损、触点盐雾腐蚀，清洁 / 更换导电胶即可
3.整行 / 整排按键失效
优先：对应排线断裂、排线插槽针脚腐蚀、矩阵分压电阻损坏
4.按键时灵时不灵，用力按压偶尔有效
优先：端子松动、导电胶老化、主板虚焊
六、JRCS UNOP-E-B 船用发动机监测操作面板长效预防措施
1.定期用无水酒精清洁按键缝隙，机舱做好防潮防盐雾密封；
2.避免高压水洗面板，防止水汽渗入腐蚀导电触点；
3.电网加装浪涌保护器，减少电压波动造成程序死机；
4.备件常备整套导电橡胶、保险、FPC 排线，缩短海上维修时间。
