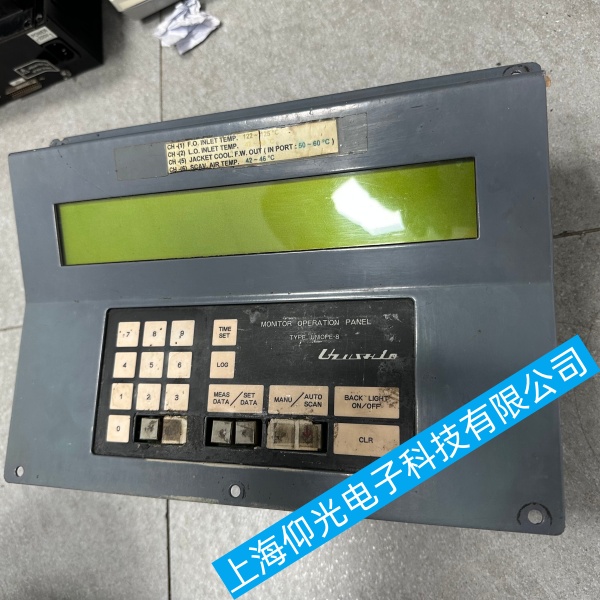

JRCS UNOP-E-B 船用发动机监测操作面板背光时亮时灭故障逐层排查与根治方法

JRCS UNOP-E-B 船用发动机监测操作面板背光时亮时灭故障逐层排查与根治方法
船用发动机监测操作面板背光"时亮时灭"这一常见故障现象，结合船用设备在恶劣环境下的使用特点，为您提供一套系统的故障排查和解决方法。
一、JRCS UNOP-E-B 船用发动机监测操作面板外部快速排查
24V 供电电压检测
面板端子排测量 DC24V 输入，机舱启停、泵启动瞬间电压跌落＜21V 时，背光驱动欠压保护灭灯；电压波动大需在该回路加装24V 滤波电容（1000μF/35V），并检查机舱配电端子松动、线缆线径不足、公共接地不良。
面板主插头紧固
UNOP-E-B 后背多针航空插头，船舶长期震动易针脚氧化、退针；拔下清洁针脚氧化层，涂抹船用导电膏，重新锁紧卡扣，重点检查背光供电、BL_EN 背光使能、GND 地线三针。
背光亮度 / 休眠参数复位
进入面板设置菜单，关闭自动背光休眠、调低 PWM 调光频率；若背光随转速 / 负荷同步闪烁，是主机控制单元 PWM 信号干扰，需单独给操作面板加磁环屏蔽信号线。
环境检查
面板散热孔堵塞、机舱高温＞55℃会触发背光驱动过热保护；清理通风，加装隔热垫远离高温管路。
二、JRCS UNOP-E-B 船用发动机监测操作面板拆机内部硬件检修
1. 背光 FPC 排线（最高发故障点）
屏幕与主板连接柔性排线：
震动导致排线金手指磨损、弯折处内部断线，轻微接触不良即时亮时灭；
处理：拔下排线，无水酒精擦拭金手指，重新压紧锁扣；排线破损直接更换同规格 FPC 屏线。
2. LED 背光灯条检修
拆开屏幕边框，目视灯珠有无发黑、虚焊；单颗灯珠虚焊 / 老化会造成回路间歇断路；
万用表通断档测量灯条串联回路，间断导通即为灯条故障；
修复：补焊虚焊灯珠，整组灯条老化直接更换 UNOP-E-B 原厂背光 LED 模组。
3. 背光驱动电路（主板核心故障）
该机型背光采用5V 驱动 + MOS 开关控制，3 个关键检测点：
供电滤波电容：主板上背光回路贴片电解电容鼓包、漏液、容量衰减，电压不稳间歇保护；直接更换同规格贴片电容。
背光开关 MOS 管：MOS 管受热后导通不稳定，冷机亮、热机灭；更换 N 沟道贴片 MOS 管。
BL_EN 使能引脚：主控芯片输出背光开启电平跳变、虚焊；补焊引脚，测量电平应稳定 3.3V，跳变则检修主控周边电阻。
4. 接地回路虚焊
主板大面积 GND 焊盘、端子地线焊脚受震动脱焊，背光回路无稳定回路；全部地线焊点重新堆锡加固。
三、JRCS UNOP-E-B 船用发动机监测操作面板分故障快速判定方法
轻微拍打面板背光立刻切换亮灭 → 排线 / 插头虚接
冷机正常、运行半小时后频繁灭灯 → MOS 管 / 电容热失效、灯条老化
主机启动瞬间背光熄灭，怠速恢复 → 机舱 24V 电源压降过大
屏幕有微弱图像、背光忽亮忽灭 → 背光驱动 / 灯条故障（液晶屏本体完好）
四、JRCS UNOP-E-B 船用发动机监测操作面板彻底解决步骤
断电，断开面板 24V 输入，释放主板电容余电；
清洁航空插头、FPC 排线金手指，导电膏防护；
测量 24V 输入波动，加装滤波电容、加固接地；
拆机加固主板所有地线、背光电路焊点；
检测背光驱动电容、MOS 管，损坏件更换；
测试 LED 灯条，虚焊补焊、损坏更换背光模组；
装机通电，监测 24V 电压与 BL_EN 电平，模拟机舱震动测试 2 小时无间歇亮灭即为修复。
五、JRCS UNOP-E-B 船用发动机监测操作面板长效预防措施
面板供电线缆单独走线，与大功率泵、启动马达电缆分开，信号线加装磁环；
每年拆检一次插头排线，定期涂抹导电膏，防止盐雾氧化；
避免面板紧贴高温排气管，预留通风间隙；
机舱配电盘该回路增加稳压模块，抑制电网电压骤降。
故障核心成因（船用特有）
船舶震动、机舱高温潮湿、24V 直流电网压降、接插件氧化、LED 背光回路虚焊、背光驱动 MOS 管热不稳定、电源滤波电容衰减，是该机型背光间歇通断最常见诱因。
