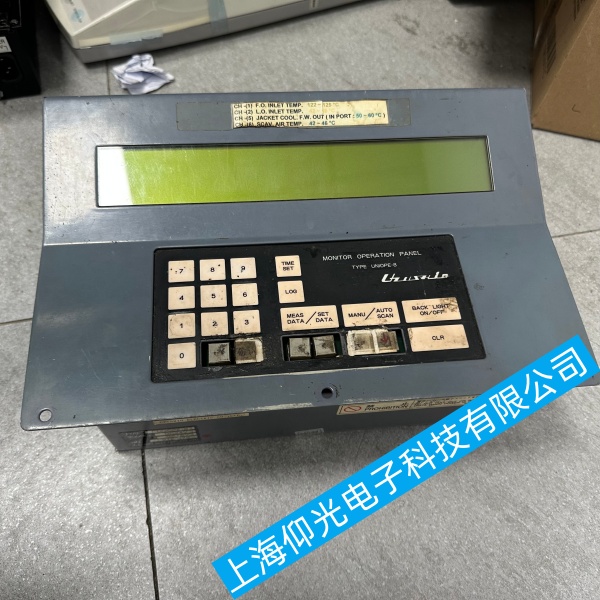

JRCS UNOP-E-B 船用发动机监测操作面板运行过程中自动重启故障精准排查方案

JRCS UNOP-E-B 船用发动机监测操作面板运行过程中自动重启故障精准排查方案
针对 JRCS UNOP-E-B 船用发动机监测操作面板运行过程中自动重启 的故障，以下是系统性的排查与解决方法：
一、故障优先级：JRCS UNOP-E-B 船用发动机监测操作面板供电系统
1、外部 24VDC 供电排查
UNOP-E-B 标准供电DC24V±10%，船舶震动、线路压降极易触发欠压保护重启
1.万用表持续监测端子电压：
空载≥22.5V，带载运行不能低于 21.5V；发动机启停、泵启动瞬间跌落即线路故障
处理：更换加粗电源线、缩短走线、端子打磨除氧化、加装船用 24V 稳压模块
2.线路与空开检查：
电源端子、机舱分电箱触点烧蚀、虚接、线芯半断；紧固所有接线，更换老化小型断路器
线路破皮间歇对地短路：分段绝缘包裹，避开电缆桥架震动摩擦位置
3.隔离测试：直接用备用 24V 电源单独给面板供电，若不再重启，确定机舱供电回路故障
2、面板内部电源板故障（拆机维修）
1.断电静置 5 分钟放电，拆开后盖目视电源板：电解电容鼓包、漏液、底部发黑是高发问题，电容容量衰减带载压降瞬间复位主板
2.测量电源板输出：5V、12V、背光供电波动超 ±0.3V，直接更换同规格耐压船级电容
3.保险、整流二极管、稳压芯片损坏：空载电压正常，接入主板负载电压暴跌，更换电源板或维修电源电路
二、JRCS UNOP-E-B 船用发动机监测操作面板过热保护重启
1.散热检查：面板背部散热格栅被油泥、盐雾灰尘堵塞；用干燥压缩空气吹扫风道
2.环境温度：机舱长期＞55℃会触发硬件过热保护自动重启；加装小型轴流风扇，避免主机排气管直吹面板
3.内部积尘：拆机吹扫主板、CPU 散热片，船用盐雾粉尘堆积会造成芯片散热不良、漏电复位
三、JRCS UNOP-E-B 船用发动机监测操作面板通讯 / 外设短路触发整机复位
最小系统隔离法（快速定位短路负载）
1.整机断电，拔掉所有外接线缆：RS485 机舱总线、网线、IO 传感器、报警输出端子，仅保留 24V 供电开机
2.若不再重启：逐条插回通讯线，插哪一路立刻重启，即为该回路短路 / 干扰
3.常见问题：
总线屏蔽层未单端接地、屏蔽破皮与船体短接；规范屏蔽接地，远离雷达、启动马达动力电缆
同网段多台 UNOP 地址冲突、总线终端电阻缺失；统一设备地址，总线两端加装 120Ω 终端电阻
传感器信号线破皮、执行机构反馈回路漏电，隔离故障传感器
四、JRCS UNOP-E-B 船用发动机监测操作面板主板硬件接触不良 / 存储故障
1.内部板卡重插：断电后拔插内存卡、EMMC 程序存储盘、排线金手指，无水酒精擦拭氧化触点（船舶高湿盐雾极易接触不良）
2.存储介质损坏：EMMC 闪存坏块导致系统读盘崩溃重启；进入系统日志查看存储报错，备份参数后更换 EMMC，重刷固件
3.复位电路异常：主板复位引脚电容漏电、复位按键内部受潮微短路；拆除复位键测试，更换复位回路小电容
五、JRCS UNOP-E-B 船用发动机监测操作面板固件 / 软件系统崩溃
1.查看系统故障日志：记录重启前报警代码、CPU 占用峰值、通讯中断记录
2.固件降级 / 升级：旧版本 JRCS UNOP 固件存在总线兼容 bug，下载原厂对应船级固件，FAT32 U 盘离线刷机（刷机全程不能断电）
3.参数冲突恢复：恢复出厂默认设置，重新导入机组监测参数；自定义报警逻辑、联动程序冲突会造成系统跑飞重启
4.后台进程过载：关闭冗余监测画面、减少高频刷新曲线，降低 CPU 负载
六、JRCS UNOP-E-B 船用发动机监测操作面板船舶电磁干扰 EMI 重启
1.整机可靠接地：面板外壳、电源负极、通讯屏蔽层独立接船体等电位排，接地电阻＜4Ω
2.强弱电分离：24V 直流信号线与启动马达、电磁阀动力电缆分槽敷设，间距≥30cm
3.加装抗干扰配件：电源输入端串联船用 EMC 滤波端子，总线增加磁环抑制浪涌干扰
七、JRCS UNOP-E-B 船用发动机监测操作面板分步骤快速检修流程
1.外观 + 供电监测（5 分钟）：测 24V 带载电压、紧固端子、清理散热风口
2.最小系统隔离（10 分钟）：拔掉所有通讯 / IO 线单独供电测试
3.环境与接地检查：复测接地，调整安装位置避开高温强电
4.拆机硬件检修：查电容、重插存储排线、修复复位电路
5.软件固件修复：读日志、恢复参数、重刷原厂固件
6.替换测试：同型号备用面板互换，确认是面板本体还是外部回路故障
八、JRCS UNOP-E-B 船用发动机监测操作面板长效预防措施
1.季度维护：吹扫散热、清洁接线端子、检查电容有无鼓包
2.线路防护：所有线缆加装波纹管防磨损，屏蔽线规范接地
3.供电冗余：重要机舱监测面板前端加装 24V 稳压电源
4.防潮防盐雾：电路板定期补涂三防漆，避免凝露漏电复位
