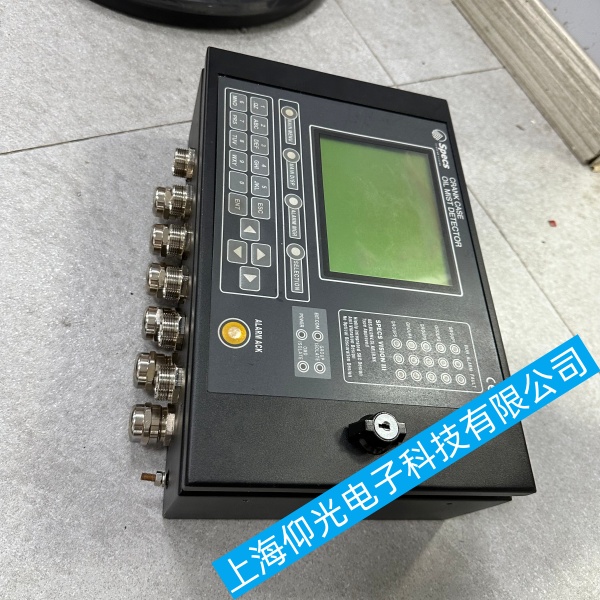

Specs VISION III 船用曲轴箱油雾探测器主机完全不开机故障排查与维修方案

Specs VISION III 船用曲轴箱油雾探测器主机完全不开机故障排查与维修方案
故障现象：整机无任何指示灯、风扇不转、屏幕黑屏、按电源键无响应，遵循先外后内、先供电后硬件、断电安全操作原则排查，设备标准供电 DC24V（允许 18～32V）。
一、Specs VISION III 船用曲轴箱油雾探测器主机外部供电回路排查
1.配电端检查
切断该回路空开再合闸，确认无跳闸；测量配电板输出 DC24V，无电压则查机舱分电箱熔断器、线路断线。
检查机舱接线盒：端子油污腐蚀、松动、正负极接反都会整机无电，打磨氧化端子重新紧固。
2.主机进线电压实测
打开主机后侧接线端子盖，万用表直流档测供电输入：
电压＜18V / 无电压：外线断路、端子虚接、保险熔断；
电压正常 22～28V：故障在主机内部电源模块。
3.进线线路与插头
船舱振动易导致线缆破皮短路、插头针脚氧化退针；更换备用 24V 电源线测试，排查短路点。
二、Specs VISION III 船用曲轴箱油雾探测器主机内部保险与输入回路检修
1.整机断电 5 分钟放电，拆开主机前门，找到电源板慢熔保险（标准 6.3A 5×20mm）
保险发黑熔断：禁止直接更换保险上电，先排查内部短路（电源板、主板、风机短路）；逐路断开风机、探头接线再换保险试机。
保险完好：继续往下查电源模块。
2.电源板输入端子有无 24V：有输入无输出 = 电源模块烧毁；无输入 = 进线端子内部断路。
三、Specs VISION III 船用曲轴箱油雾探测器主机电源单元故障判定与修复
VISION III 内置开关电源板，故障特征：通电无 5V、24V 次级输出，整机无反应。
1.直观检查：电源板有无鼓包电容、烧焦痕迹、发烫、异味；散热风扇完全不转。
2.电压测量：
输入 DC24V 正常，测主板供电 D13 稳压管，标准 4.75～5.25V；无 5V 输出即电源板损坏。
3.处理方案：
备件充足：直接更换同型号 VISION III 电源板；
临时维修：更换鼓包失效电解电容，修复整流、稳压芯片；维修后空载、带载测试电压稳定再装机。
四、Specs VISION III 船用曲轴箱油雾探测器主机主板 / 主控板短路、死机保护排查
电源供电正常仍不开机，为主板硬件锁保护：
1.整机硬复位：断开外部 24V 电源，拔掉主机内部所有外接线束（各缸探头、通讯、风机、报警输出），静置 10 分钟放空主板余电，单独给主板上电测试。
单独上电能开机：外接回路（探头、接线）存在短路拉低电压触发整机保护；逐个插回线束定位短路缸位探头 / 线缆。
单独上电依旧无反应：主控板损坏。
2.主板目视检查：电路板油污受潮腐蚀、铜箔断线、芯片击穿；机舱高湿油雾环境极易造成线路微短路。
3.按键面板故障：电源按键排线脱落、按键内部短路，会造成上电即保护黑屏，拔下按键排线再上电验证。
五、Specs VISION III 船用曲轴箱油雾探测器主机冷却风机连锁保护不开机
VISION III 主板带风机故障硬保护，主风机卡死 / 断线会整机切断供电、完全无显示：
1.断电手动拨动风机扇叶，卡死则清理油污或更换风机；
2.测量风机供电引脚无电压，断开风机插头后主机能上电，判定风机短路拉低电源。
六、环境诱发Specs VISION III 船用曲轴箱油雾探测器主机不开机预防性处理
1.机舱高温高湿、油雾侵入机箱：主板、电源板积油积水导致漏电保护，拆机用无2.水异丙醇清洗电路板，充分烘干 24 小时再上电；
主机门长期敞开破坏风道，电源过热锁死：关闭机箱门，清理散热风道油污；
3.强电磁干扰（启动马达、变频器）：供电端加装 DC24V 滤波端子，单独接地屏蔽。
七、Specs VISION III 船用曲轴箱油雾探测器主机分级故障快速处理总结
1.外线没电 / 保险熔断：修复配电线路、更换同规格慢熔保险，排查短路；
2.进线 24V 正常、内部无 5V：更换电源板；
3.断开外部探头线束即可开机：某缸探头 / 采样线短路；
4.断开风机恢复供电：风机卡死短路，更换风机；
5.单独主板上电仍无任何反应：主控板烧毁，送修或更换整机模块。
八、Specs VISION III 船用曲轴箱油雾探测器主机维修后开机验收标准
1.上电后电源绿灯常亮，散热风机平稳转动；
2.屏幕正常点亮，30 秒完成整机自检无故障代码；
3.逐路接入各曲轴箱探头，无短路保护停机；
4.模拟油雾测试、报警输出、通讯功能全部正常。
安全注意事项
1.船舶机舱检修必须先断开探测器专用配电空开，挂牌警示；
2.未查清短路点前严禁反复更换保险，防止烧毁主控板；
3.电路板清洗后必须完全烘干，禁止带潮气通电；
4.无电子维修资质请勿拆解主控板，避免扩大故障。
