SPECS VISION III 船用曲轴箱油雾探测器主机按键失灵故障原因分析与实操修复

SPECS VISION III 船用曲轴箱油雾探测器主机按键失灵故障原因分析与实操修复

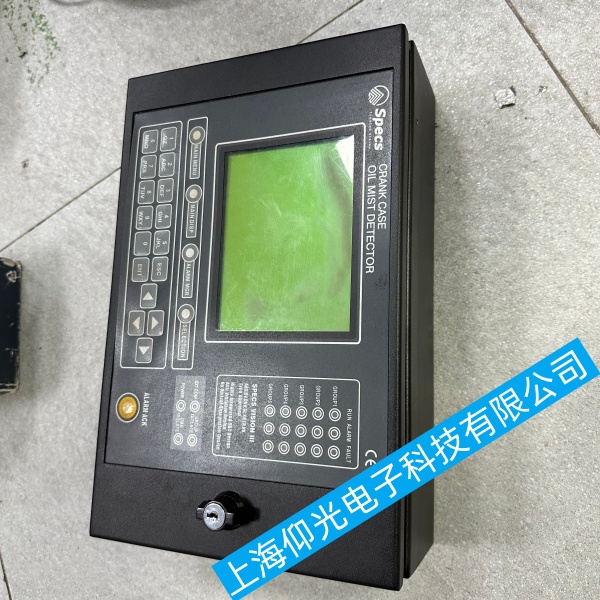

适用：VISION III 主控显示单元（RMU.，分快速免拆机处理→拆机硬件检修→主板电路维修→备件替换四级流程，机舱防爆设备操作全程断电防静电。
一、SPECS VISION III 船用曲轴箱油雾探测器主机前置安全与基础快速排查
1、排除按键锁定 / 系统死机（全按键无响应最常见.
1.确认面板黄色故障灯无常亮，无系统故障代码；
2.断电硬复位：断开主机 24VDC 电源，静置 3 分钟排空主板余电，重新上电；
3.解锁操作权限：VISION III 分三级权限，操作员 / 服务级需输入密码，仅用户级只能查看无法操作，表现为按键按动无菜单响应；
4.长按确认键 10 秒执行面板软复位，清除程序缓存卡顿。
2、面板外部清洁（机舱油污、水汽导致单点 / 全部按键失灵.
机舱油气、冷凝水渗入按键膜，导电触点绝缘失效：
1.断电，无尘气吹清理按键缝隙油泥粉尘；
2.棉签蘸无水异丙醇擦拭按键面板表面与缝隙，禁止大量液体淋入面板；
3.晾干 10 分钟再通电测试；按键卡滞可轻按数十次恢复硅胶弹性。
3、供电与环境排查
1.万用表测输入 24VDC，电压低于 22V 会造成按键扫描电路工作异常、按键无反馈；
2.检查机舱凝露：面板内部进水受潮需烘干，加装防水密封垫；
3.远离启动马达、变频器等强电磁干扰，干扰会屏蔽按键扫描信号。
二、SPECS VISION III 船用曲轴箱油雾探测器主机拆机硬件检修
VISION III 为主控薄膜按键矩阵面板，故障分单点失灵、全部按键失灵两类分开处理：
1、拆开前壳，检查薄膜按键排线
1.拔下 LCD 与按键排线，橡皮擦清洁排线金手指氧化层，重新插紧卡扣；机舱振动极易造成排线松动；
2.排线破损、铜箔断裂：更换同规格扁平排线。
2、薄膜开关面板检修（最易损坏部件.
单点按键失效：对应位置导电碳膜磨损、油污隔离；异丙醇擦拭内部触点，磨损严重直接更换整套薄膜按键面板；
全部按键失灵：薄膜公共供电引线断裂、边缘防水胶圈老化进水腐蚀线路；
测试方法：断电状态用镊子短接按键矩阵触点，屏幕能触发菜单则薄膜面板损坏，反之为主板故障。
3、面板密封检查
原机 IP56 防护，密封胶圈硬化渗水会腐蚀按键膜与主板接口，更换硅橡胶密封圈，打中性防水胶密封。
三、SPECS VISION III 船用曲轴箱油雾探测器主机主控主板电路故障
1.按键扫描 IC 故障
主板专用矩阵扫描芯片虚焊、烧毁（机舱高温振动脱焊.：放大镜查看引脚焊点，重新补焊；芯片发烫、引脚短路需更换同型号驱动 IC。
2.接口供电故障
按键排线接口 3.3V 供电电容、贴片电阻腐蚀断路；万用表测接口电压，更换失效阻容元件。
3.主板腐蚀 / 短路
进水、油气造成线路铜箔腐蚀断线，洗板水清洗主板烘干，断线飞线修复；腐蚀严4.重直接更换主控主板。
固件异常：联系 SPECS 厂家重刷 VISION III 原厂程序，修复按键扫描逻辑 bug。
四、SPECS VISION III 船用曲轴箱油雾探测器主机分故障现象快速对应解决方案
现象 1：全部按键无任何反应，屏幕正常亮
1.24V 供电偏低 / 失稳 → 检修电源回路；
2.系统死机、权限锁定 → 断电复位 + 输入操作密码；
3.按键排线松脱、公共线路断裂 → 重插 / 更换排线；
4.主板扫描 IC 损坏 → 补焊或更换主板。
现象 2：仅单个 / 几个按键失灵，其余正常
1.按键缝隙积油、硅胶触点氧化 → 深度清洁薄膜面板；
2.薄膜对应碳膜磨损 → 更换整套薄膜按键面板；
3.主板矩阵线路局部虚焊 → 补焊主板引脚。
现象 3：按键按一下频繁跳键、误触发
1.薄膜内部受潮漏电 → 烘干面板；
2.排线金手指氧化短路 → 清洁排线；
3.主板滤波电容失效 → 更换贴片电容。
五、SPECS VISION III 船用曲轴箱油雾探测器主机长期预防措施
1.机舱定期擦拭面板，每周吹扫按键缝隙油污；
2.主机柜体加装防潮除湿剂，避免冷凝水；
3.每年更换面板防水密封圈，防止油气水汽侵入；
4.避免面板周边大功率变频设备电磁干扰；
5.机舱备件常备VISION III 薄膜按键面板，现场快速替换，缩短停机时间。
六、SPECS VISION III 船用曲轴箱油雾探测器主机维修后校验
1.全部按键循环操作，菜单切换、报警复位、参数校准功能全部测试；
2.模拟油雾报警，测试按键消音、复位功能；
3.断电重启 3 次，确认故障不复发；
4.记录维修记录，留存备件更换台账以备船检查验。
