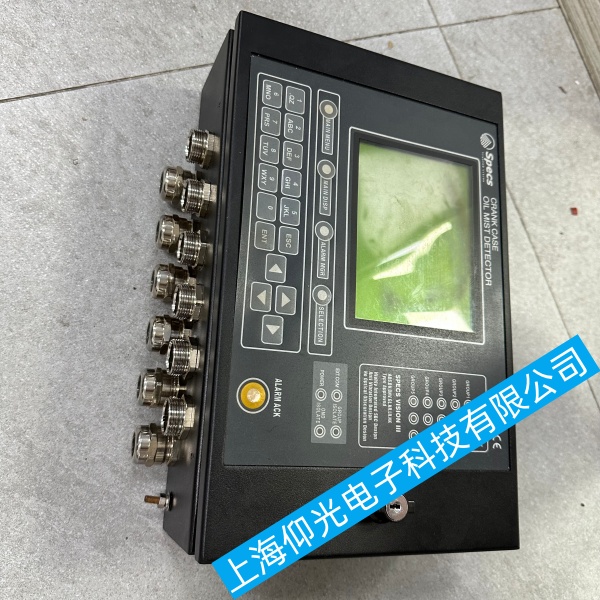

Specs VISION III 船用曲轴箱油雾探测器主机屏幕闪烁故障排查修复全过程

Specs VISION III 船用曲轴箱油雾探测器主机屏幕闪烁故障排查修复全过程
设备基础参数：供电24VDC（允许 18–32V），额定电流 1.5A，内置 2A 保险，LCD 屏与主板排线直连，RS485 多探头通讯，机舱强振动、油污、电磁干扰为高发诱因。
一、Specs VISION III 船用曲轴箱油雾探测器主机快速应急复位
1.切断主机 24V 直流电源开关，等待3 分钟放电（内部电容余电会持续干扰显示）。
2.重新合闸上电，观察开机自检画面是否稳定；若闪烁消失，记录近期振动 / 电压波动，定期紧固接线。
3.仍闪烁：长按面板MENU+RESET组合键 5 秒执行系统软复位，清除临时程序宕机 bug。
二、Specs VISION III 船用曲轴箱油雾探测器主机电源供电排查
故障特征：通电即闪、亮度忽明忽暗、伴随黄色系统故障灯间歇亮
1.万用表直流档测端子 1/2 供电：电压低于 18V 或高于 32V 必然闪屏；机舱启动大功率泵 / 风机时电压跌落属于典型船电干扰。
2.检查进线 2A 保险：保险半熔断、底座氧化虚接会导致脉动供电，更换同规格慢熔保险，打磨保险座铜片。
3.紧固电源航空插头：机舱振动导致针脚松动，拆开插头，用无水酒精清洁氧化触点，拧紧锁母，加装防松扎带。
4.检查 24V 配电板：该回路是否与启动马达、空压机共用一路，分离独立供电或加装直流滤波磁环消除谐波干扰。
5.内部电源板排查：拆开主机外壳，查看开关电源电容有无鼓包漏液，电容失容会输出波纹电压，直接更换电源板组件。
三、Specs VISION III 船用曲轴箱油雾探测器主机显示排线与 LCD 屏硬件故障
故障特征：开机自检画面全程闪烁，无规律跳屏，轻微按压面板边框闪烁加重 / 消失
1.断电拆机，拔下 LCD 与主板之间扁平排线，用异丙醇擦拭排线金手指、主板插座油污氧化层。
2.重新插紧排线，确认卡扣完全锁死；长期振动会导致排线半接触，可贴泡棉缓冲面板振动。
3.目视检查 LCD 背光板：背光 LED 驱动线路虚焊、背光老化会频闪；同型号替换显示屏测试，确认屏幕损坏直接更换 VISION III 原厂显示模块。
4.主板接口：排线插座焊盘开裂（机舱高频振动通病），用电烙铁补焊加固针脚。
四、Specs VISION III 船用曲轴箱油雾探测器主机外部通讯 / 探头回路干扰
故障特征：单路或多路探头扫描时屏幕同步闪烁，无探头时屏幕恢复稳定
1.RS485 通讯端子 3/4：检查各探头 5 芯插头信号线有无破皮短路、接地屏蔽（5 脚）脱落，屏蔽层单端接地，禁止两端接地形成环流干扰。
2.逐个断开曲轴箱探头：断某一路后闪烁消失，说明该探头内部光路短路 / 信号线漏电，拆解清洁探头透镜或更换探头。
3.采样气路积水油污：探头内部光路被水汽油污遮挡，信号输出波动传回主机引发屏闪；拆下探头，异丙醇擦拭光学镜片，吹扫采样管路冷凝水。
4.线路分离：油雾通讯电缆远离主机高压启动电缆、励磁线缆，减少电磁辐射干扰。
五、Specs VISION III 船用曲轴箱油雾探测器主机主板程序与系统底层故障
1.恢复出厂参数：进入工程师菜单，执行Factory Reset复位所有报警、校准参数，重启观察。
2.固件重装：屏幕闪烁伴随乱码、自检卡死，联系 Specs 原厂获取 VISION III 固件程序，通过 RS485 端口刷写升级。
3.主控主板损坏：电源、排线、通讯全部排除后仍持续闪烁，为主板 MCU、显示驱动芯片损毁，需整机送修或更换主控单元。
六、Specs VISION III 船用曲轴箱油雾探测器主机机舱环境诱发预防措施
1.设备加装减震垫，减少主机柴油机振动传导；外壳密封胶条定期更换，防止水汽、油雾进入内部腐蚀线路。
2.每月清洁电源插头、排线触点，每季度测量供电电压，避免电压长期偏下限运行。
3.通讯电缆单独穿管敷设，屏蔽层可靠接地；探头采样管路加装疏水过滤器，防止冷凝水回流污染光路。
