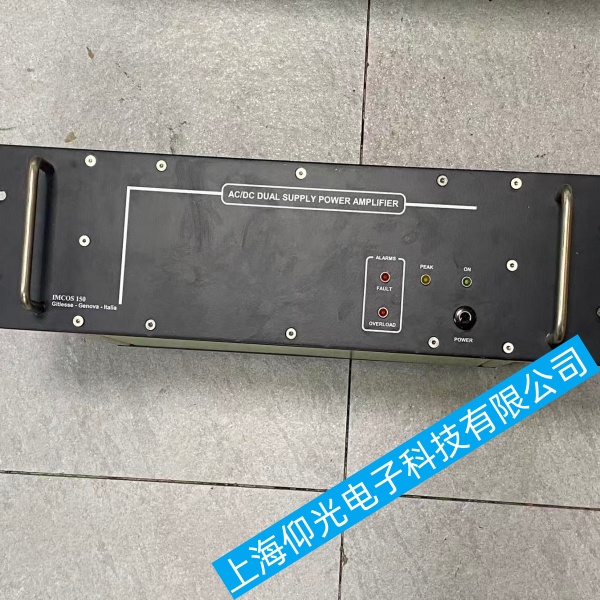

IMCOS 150 船用交直流双电源广播功率放大器无法开机故障检修指南

IMCOS 150 船用交直流双电源广播功率放大器无法开机故障检修指南
本机为船舶专用AC220V 交流 + DC24V 直流双路输入功放，不开机分外部供电故障、外部负载短路、机外保险、内部电源电路损坏四类，按从简到繁、先断电后通电顺序排查，船用设备需兼顾防潮、防反接、船舶配电特性。
一、IMCOS 150 船用交直流双电源广播功率放大器前置安全规范
1.先断开交流岸电 / 船电断路器、24V 直流电瓶开关，整机完全断电；
2.开盖前静置 10 分钟，释放电源大滤波电容残余高压，防止触电；
3.船舱潮湿环境严禁带电开盖，先用干风机吹干机身、接线端子潮气；
4.更换保险丝必须同规格同电流，禁止加大熔丝，避免烧毁变压器 / 功率管。
二、IMCOS 150 船用交直流双电源广播功率放大器外部双电源供电排查
1、交流 AC220V 回路检测
1.测船舶配电箱对应回路断路器是否跳闸、端子有无氧化松动；
2.功放后背 AC 输入端子，万用表 AC 档实测电压，正常 210~230V；
3.检查交流电源线、船用插座破皮、进水氧化，更换备用电源线测试；
4.船舶发电机电压不稳、波动超 250V 会触发内部保护不开机，切换岸电测试。
2、直流 DC24V 回路检测（船舶应急供电重点）
1.测电瓶输出电压，空载 24~26V，带载不低于 22V，电压过低直接无法启动；
2.区分正负极：严禁直流反接，反接会直接烧毁内部防反接二极管、电源板；
3.检查直流接线端子腐蚀、松动、断线，清理铜端子锈迹，紧固接线；
4.断开电瓶负载其他设备，单独给功放供电，排除电瓶过载压降。
3、双电源切换逻辑验证
IMCOS150 自带交直流自动优先切换，两路电源任意一路正常即可开机；
仅交流有电、直流没电：应正常开机；
仅直流 24V 有电、交流断开：应急模式必须点亮电源灯；
若两路单独供电都无反应，故障在机器本体。
三、IMCOS 150 船用交直流双电源广播功率放大器外部负载短路保护停机
船舶扬声器线路破损、线芯相碰、喇叭进水短路，功放上电瞬间触发硬件保护，整机无任何指示灯、无法开机：
1.整机断电，拆掉后背所有100V 广播输出喇叭线，端子悬空；
2.单独接入 AC 或 DC 电源，尝试开机；
能开机：故障在船舱喇叭、布线，逐段查线路短路 / 进水喇叭；
依旧不开机：机器内部电源故障，继续下一步。
四、IMCOS 150 船用交直流双电源广播功率放大器机身外置保险管检修
本机交流、直流回路各配独立保险座，分两路熔丝：
1.断电拔出保险管，目视内部金属丝是否断裂、管壁发黑；
2.万用表通断档测量，不通即为熔断；
3.更换同规格保险后单次上电测试：
一次开机正常：单纯浪涌 / 瞬时短路导致烧保险；
上电立刻再次烧保险：内部存在严重短路，禁止反复换保险，开盖检修电源板。
五、IMCOS 150 船用交直流双电源广播功率放大器开盖内部电路分步检修
模块 1：双电源输入与防反接电路
1.交流侧：电源开关通断测量，开关内部触点氧化断路直接整机无电；测电源变压器初级绕组电阻，无穷大为绕组烧断；
2.直流侧：检查防反接整流二极管、限流功率电阻，击穿 / 断路会切断 24V 供电；
交直流切换继电器：线圈断路、触点烧蚀，导致两路电源无法导通，整机失电。
模块 2：整流滤波与低压主控供电（不开机核心内因）
本机主板、面板指示灯依赖 **+5V、±12V 低压电源 **，低压损坏整机黑屏无反应：
1.测整流桥堆，单臂击穿会无直流输出；
2.大电解滤波电容鼓包、漏液、容量衰减，电压跌落无法启动；
3.7805 三端稳压芯片：输入端有电、无 5V 输出，芯片损坏，整机控制面板不工作。
模块 3：后级功率管短路（反复烧保险典型故障）
1.断电放电后，二极管档测量功放输出功率管；
2.任意功率管击穿短路，上电瞬间大电流熔断保险，表现为换保险即烧、完全不开机；
3.功率管损坏需同步检查周边驱动电阻、推动管，一并更换。
模块 4：温度过热保护锁机
船舱通风堵塞、长期高负荷，内部温控保险熔断 / 温控开关断开：
1.清理机身散热孔、风扇灰尘；
2.测量温控开关通断，断路则更换温控保护器。
六、IMCOS 150 船用交直流双电源广播功率放大器分故障现象快速对应解决
1.交直流两路供电正常、拆喇叭线仍无灯不开机
处理：检查后背保险→电源开关→5V 稳压芯片、电源板整流电路。
2.只接交流不开机，单独 24V 直流能开机
处理：交流回路保险、变压器初级、交流输入端子氧化断路。
3.只接直流不开机，交流供电正常开机
处理：24V 接线反接 / 断线、防反接二极管烧毁、直流保险熔断。
4.更换保险一上电立刻烧断
处理：内部功率管短路、整流桥击穿、变压器匝间短路，禁止强行通电。
5.潮湿后无法开机
处理：整机断电风干 2 小时，清洁电路板端子锈蚀，检查电容受潮漏电。
七、IMCOS 150 船用交直流双电源广播功率放大器长期预防措施
1.机房避免水雾、冷凝水，功放加装防水防尘罩；
2.每月检查喇叭线路绝缘，防止舱底浸泡短路；
3.船舶启停、发电机切换前关闭功放，避免电压浪涌烧毁电源；
4.备同规格交直流保险、24V 备用电源线，应急快速更换。
