IMCOS 150 船用交直流双电源广播功率放大器故障告警灯亮故障维修排查步骤

IMCOS 150 船用交直流双电源广播功率放大器故障告警灯亮故障维修排查步骤

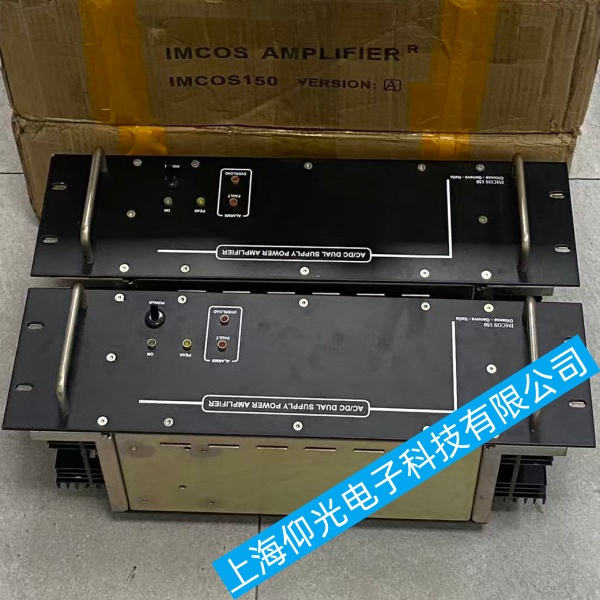

IMCOS 150 为船用 150W 定压广播功放，告警灯（PROT 故障保护灯）常因线路短路、负载过载、过温、交直流供电异常、内部功率回路损坏触发，严格遵循先外部、后内部；先断电隔离、再通电测试船用安全检修流程。
一、IMCOS 150 船用交直流双电源广播功率放大器紧急前置操作
1.立刻断开AC220V 交流主电、DC24V 直流备用电源，设备断电静置 10 分钟，让内部高压大电容完全放电；
2.拆掉功放背面全部100V 定压喇叭输出接线端子，空载状态单独通电，区分故障来源：
空载通电告警灯熄灭：故障在外接喇叭 / 线路；
空载通电告警依旧常亮：功放本机内部硬件损坏。
二、IMCOS 150 船用交直流双电源广播功率放大器外部线路 / 负载故障
1. 输出线路短路、破皮、线头搭地
排查全船广播分路电缆：舱壁穿线处、甲板潮湿段、接线盒进水腐蚀，导线外皮破损正负极短接；
处理：分段断开广播回路，逐路接回功放，哪一路接上立刻告警，即为故障回路；包裹裸露线头，更换破损电缆，清理接线盒海水锈蚀。
2. 负载阻抗过低、喇叭损坏 / 并联过多
IMCOS150 为 100V 定压输出，总负载功率严禁超 150W：
单个防水扬声器音圈击穿内部短路，接上即触发过流保护；
多只喇叭并联总功率超载，长期大音量运行持续告警；
解决：万用表测故障回路喇叭两端电阻，短路喇叭直接更换；重新核算广播总功率，删减多余扬声器。
3. 接线端子氧化、海水受潮漏电
船用高盐雾环境，输出端子铜片氧化爬电，微漏电持续触发保护；
处理：砂纸打磨端子，喷涂防盐雾导电保护剂，紧固接线，机房做好除湿。
三、IMCOS 150 船用交直流双电源广播功率放大器供电系统故障
1. AC 交流供电异常
电压偏高 / 偏低、机舱发电机谐波大、零线接地不良；
保险座锈蚀、主保险丝熔断、进线端子松动压降过大；
解决：万用表测量 AC 输入电压，更换同规格原厂保险丝，加固进线接地，加装船用电源滤波。
2. DC24V 直流备用电源故障
电瓶亏电、电压低于 20V；电瓶接线柱氧化、负极接地虚接；
直流切换继电器接触不良，交直流切换瞬间冲击触发告警；
解决：充补电瓶，打磨电瓶接线桩，检查机内交直流自动切换继电器触点是否烧蚀。
3. 双电源切换电路故障
交直流同时供电时切换回路元件漏电，持续报故障；断开一路电源单独测试，判断交流 / 直流哪一路供电回路异常。
四、IMCOS 150 船用交直流双电源广播功率放大器过温过热保护告警
1.散热风道堵塞：机舱灰尘、油污、盐雾堆积散热鳍片；
2.内置散热风扇停转、卡死、供电断线；
3.功放安装紧贴舱壁，无通风间隙，密闭狭小空间长期高负荷工作；
解决：
断电清理整机散热灰尘油污；手动拨动风扇，不转则更换同规格船用耐高温风扇；
功放四周预留≥10cm 通风空间，机房加装通风；冷却 30 分钟后再开机测试。
五、IMCOS 150 船用交直流双电源广播功率放大器空载仍告警：功放内部硬件故障
空载去掉所有喇叭线，通电故障灯依旧常亮，为本机内部损坏，分 4 类重点检修：
1.末级功率放大管击穿（最高发）
功率管短路→输出直流电位偏移，保护锁机告警；万用表二极管档测量功率管引脚，击穿则成对更换同型号船用功率管，并检查发射极限流电阻是否烧毁。
2.输出保护继电器损坏
继电器线圈开路、触点粘连，开机不吸合直接亮故障灯；更换原厂继电器。
3.电源回路损坏
整流桥、主滤波电容鼓包漏电、限流保险电阻烧断，交直流供电不稳持续告警；更换鼓包电容、整流堆。
4.保护检测电路故障
过流取样电阻变值、温控探头断线、保护运放 IC 损坏，无故障误触发告警；更换取样电阻、温度传感器。
六、IMCOS 150 船用交直流双电源广播功率放大器日常预防措施，减少告警复发
1.每月清理功放散热风扇与风道，机房定期除湿，避免海水凝露进水；
2.广播线路每年检查一次穿舱电缆，接线盒做防水密封；
3.严禁超载接喇叭，总扬声器功率控制在 120W 以内，避免满功率长时间运行；
4.定期检测 DC24V 备用电瓶电压，防止亏电导致双电源切换故障；
5.机舱发电机电压不稳时加装电源稳压器，抑制谐波干扰保护电路。
