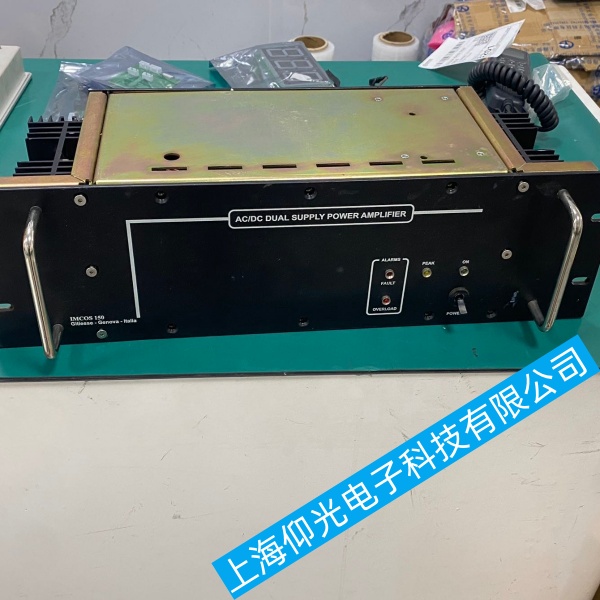

IMCOS 150 船用交直流双电源广播功率放大器整机无音频输出故障分步排查教程

IMCOS 150 船用交直流双电源广播功率放大器整机无音频输出故障分步排查教程
IMCOS 150 为船用 150W 交直流两用定压广播功放（AC220V/DC24V 双供电），整机完全无声分外部线路排查、供电系统、保护回路、前级信号、后级功率放大五步逐级检修，适配船舶潮湿、振动、短路高发工况。
一、IMCOS 150 船用交直流双电源广播功率放大器外部基础排查
1、供电与电源切换检查（双电源机型重点）
1.交流供电：测量机舱 AC220V 端子电压，检查机外电源熔断器、船用空开，插头接线端子有无氧化、虚接；
2.直流备用 DC24V：测量蓄电池 / 船直流母线电压，正负极不能反接、不能低于 21V；
3.双电源切换故障：断开一路电源单独测试，若交流正常直流无声，检查内部直流输入保险、防反接二极管；
4.面板电源灯完全不亮：机内主保险熔断，禁止直接更换保险，先排查短路再更换同规格慢熔保险。
2.、音源输入与通道设置
1.确认输入通道匹配：话筒 / 遥控广播 / 线路输入切换开关到位，未切到对应音源；
2.音频线检查：XLR 话筒线 2+3 - 标准接线，屏蔽地线两端接地；线路输入莲花头氧化、断线直接替换线材测试；
3.音源本身测试：把音源接其他正常功放，排除广播主机、对讲控制台无输出；
4.音量电位器：旋钮旋至最大，反复旋转，船用设备易受潮碳膜断路，无信号指示灯闪动基本判定前级无信号。
3.、输出负载（船舶定压喇叭回路）
IMCOS 150 为 100V 定压输出，负载短路 / 开路都会触发保护无声：
1.断开所有喇叭接线端子，空载开机测试；空载有声 = 外部喇叭线路短路、喇叭线圈烧毁；
2.喇叭总线破皮对地短路、多只喇叭并联过载，逐一分段断开排查短路点；
3.输出端子螺丝锈蚀、接线铜丝散股搭壳，清理氧化层紧固。
二、IMCOS 150 船用交直流双电源广播功率放大器整机保护回路故障
开机听不到内部继电器 “咔哒” 吸合声，功放锁死无输出：
1.过流 / 短路保护
输出回路存在短路，断开外部喇叭后重启；仍不吸合，拆机测输出继电器线圈、驱动三极管。
2.直流中点偏移保护
后级功率管击穿，输出端出现直流电压，保护持续断开喇叭回路；万用表测输出端子静态电压，正常接近 0V，偏离即功率管损坏。
3.过温保护
船舶通风差、散热风道积盐垢，温度探头误触发；断电冷却 30 分钟再开机，清理散热片盐雾灰尘。
4.继电器触点氧化烧毁
能听到吸合声但无输出，万用表测继电器输入、输出两端不通；更换同规格船用密封继电器（防潮）。
三、IMCOS 150 船用交直流双电源广播功率放大器内部电源故障
面板灯亮但无声，多为低压辅助电源缺失：
1.主功率电源正常，但前级运放、音量控制、静噪电路低压供电缺失；
2.排查：整流桥、低压三端稳压、滤波电解电容（船舶高湿易鼓包漏液）；
3.直流 DC24V 支路：防反接二极管、限流电阻烧毁，备用电源无法给前级供电，仅交流工作。
四、IMCOS 150 船用交直流双电源广播功率放大器前级信号通道故障
1.音量电位器碳膜受潮断路：更换船用密封防水电位器；
2.输入耦合电容开路、信号切换开关触点氧化：酒精清洗开关，更换失效电容；
3.前置运算放大 IC 损坏：干扰法检测，螺丝刀触碰前置输入端，喇叭无 “咔咔” 噪声，判定前级无放大；
4.静噪静音电路误动作：船舶开关机冲击、电压波动导致静噪管持续导通，切断音频信号，更换静噪控制三极管。
五、IMCOS 150 船用交直流双电源广播功率放大器后级功率放大电路损坏
1.功率对管 / 功放模块击穿、开路：静态中点电压严重偏移，伴随开机保险反复烧断；
2.发射极限流电阻、输出耦合电容烧毁；
3.整流桥堆单边损坏，正负供电不对称，放大电路无法工作。
六、IMCOS 150 船用交直流双电源广播功率放大器分场景快速解决办法
场景 1：整机不通电，所有灯不亮
1.交直流两路分别测输入电压；
2.更换机内主保险；保险一换就烧→后级短路，禁止强行通电；
3.更换电源输入接线端子、修复断线。
场景 2：电源灯亮，开机无继电器吸合、无声
1.断开全部喇叭负载重启；
2.测量输出中点直流电压，超 ±1V 检修功率管；
3.检修保护驱动电路、温度检测电阻。
场景 3：继电器吸合，信号灯闪烁，喇叭完全无声
1.更换输出继电器；
2.分段排查外部喇叭线路短路；
3.检查后级功率放大回路是否断路。
场景 4：交流供电有声，DC24V 直流备用无声
1.检查直流输入保险、防反接二极管；
2.双电源切换继电器触点氧化，更换切换继电器；
3.DC24V 稳压滤波电容失效。
七、IMCOS 150 船用交直流双电源广播功率放大器专用预防措施
1.定期清理机身散热孔盐雾、灰尘，防止过热保护；
2.所有接线端子涂抹导电防锈脂，杜绝潮湿氧化；
3.喇叭线路加装短路隔离端子，避免单路短路整机保护；
4.机房加装除湿装置，功放长期停机前断电防潮；
5.备用电源回路加装独立熔断器，防止直流反接烧毁整机。
