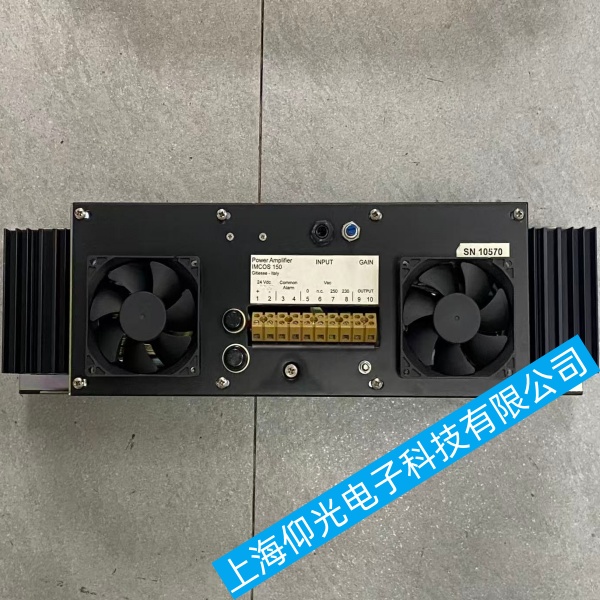

IMCOS 150 船用交直流双电源广播功率放大器过载红灯常亮故障分析与修复

IMCOS 150 船用交直流双电源广播功率放大器过载红灯常亮故障分析与修复
IMCOS150 为150W 船用定压广播功放（100V 输出），过载红灯常亮 = 设备持续触发过流 / 短路 / 直流偏移 / 过热四重保护，排查严格遵循先外部线路→供电→散热→整机负载→内部硬件顺序，船用设备额外考虑潮湿、盐雾腐蚀、交直流双电源切换故障。
一、IMCOS 150 船用交直流双电源广播功率放大器快速区分故障大类
1.整机断电，完全拔掉后背所有喇叭输出接线端子，仅保留 AC220V/DC24V 一路供电开机
红灯立刻熄灭：故障在广播线路 / 扬声器负载（占船用故障 70%）
空载红灯依旧常亮：功放内部硬件损坏，拆机检修
2.船用安全提醒：操作前切断交、直流两路电源，等待 10 分钟释放滤波电容高压，防触电。
二、IMCOS 150 船用交直流双电源广播功率放大器外部线路 / 负载故障处理
1、线路短路（最常见，船舱潮湿破皮、接线端子进水氧化）
1.分段断开广播回路，分区域逐个接回输出端子，接哪一路红灯亮起即为故障回路
2.万用表电阻档测故障回路：正常 100V 定压喇叭回路几百～数千欧；电阻接近 0Ω= 线路破皮短路
3.修复：舱内破损线缆重新热缩包裹，端子除锈、打防水硅脂；舱底、露天通道更换船用防水广播电缆
2、总负载超 150W 过载
1.统计全船喇叭额定功率总和，总功率≤120W（预留 20% 余量），超过即持续过载亮红灯
2.解决：拆除多余喇叭、更换小功率扬声器，或增加一台备用 IMCOS150 功放分区广播
3、扬声器损坏、变压器短路
1.单独拆下故障回路喇叭，单只测电阻，喇叭定压变压器击穿会拉低总负载电流
2.损坏喇叭直接更换船用防水定压扬声器
三、IMCOS 150 船用交直流双电源广播功率放大器供电异常排查
IMCOS150 支持 AC220V+DC24V 蓄电池双路自动切换，供电不稳会误触发过载保护
1.交流 AC 供电
测量输入电压：正常 210~230V；电压低于 200V、机舱大功率设备启停压降过大，功放输出能力下降、触发过载
处理：检查配电盘接线端子氧化、保险丝松动，加装电源滤波端子
2.直流 DC24V 蓄电池供电
电瓶亏电、接线柱盐雾腐蚀压降大，带载后电压跌到 20V 以下，保护灯常亮
处理：清洁电瓶接线柱、紧固，补充充电，更换老化蓄电池
3.双电源切换继电器故障
切换触点烧蚀、接触不良，供电断续，功放持续报过载；更换同规格船用密封继电器
四、IMCOS 150 船用交直流双电源广播功率放大器过热保护误触发
1.散热风扇不转 / 积满盐雾灰尘：IMCOS150 内置强制散热风扇，风扇卡死直接过热锁保护
处理：清理风扇盐雾污垢，卡死则更换同款 12V 散热风机
2.通风堵塞：功放安装在密闭配电柜、周边堆满线缆，散热片积灰
处理：清理散热格栅，机柜预留通风间隙，禁止堆叠设备
3.长时间满音量运行：降低主音量旋钮，避免长期削波输出
五、IMCOS 150 船用交直流双电源广播功率放大器空载仍红灯常亮：功放内部硬件维修方案
故障 1：输出功率管击穿（最高发内部故障）
现象：空载开机红灯常亮，机身快速发热，轻微焦味
检修：断电放电后拆机，测量末级功率三极管 / MOS 管，击穿管全部成对更换，同步检查发射极限流电阻（大概率一并烧毁）
故障 2：输出中点直流偏移，直流保护锁死
前级驱动管、耦合电容漏电，输出端出现直流电压，保护电路持续动作
处理：更换漏电电解电容、损坏驱动小管，校准静态中点电位至 ±0.5V 内
故障 3：过流保护取样电阻烧毁 / 变值
电路板低阻值功率取样电阻烧断、阻值漂移，保护电路误判过载
处理：更换同功率、同阻值水泥电阻，焊盘清理防盐雾腐蚀虚焊
故障 4：保护控制板、比较运放损坏
保护回路运放、稳压二极管击穿，持续输出保护电平，红灯常亮不复位
处理：更换损坏运放、稳压元件，单独测试保护电路触发阈值
故障 5：内部电源滤波电容鼓包漏液
交直流整流后大滤波电容老化、容量衰减，供电纹波巨大，持续误报过载
处理：全部更换耐压更高的船用耐温电解电容
六、IMCOS 150 船用交直流双电源广播功率放大器长期预防措施
1.每月清理功放散热风扇、端子盐雾，接线端子涂抹防水导电硅脂
2.广播总负载控制在功放额定 70%~80%，禁止满载长期工作
3.配电柜加装防潮除湿模块，避免舱内凝露腐蚀线路、功放主板
4.蓄电池定期维护，保证 DC24V 供电电压稳定，减少双电源频繁切换
5.禁止在广播回路并联非标喇叭、劣质无源音量开关
