KEI船用遥控接口控制单元1630A11通讯时断时续故障排查与根治方案

KEI船用遥控接口控制单元1630A11通讯时断时续故障排查与根治方案

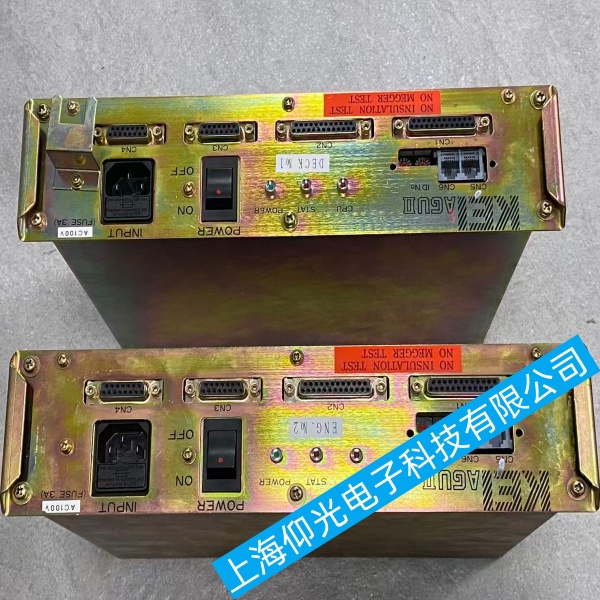

KEI 1630A11 为主机遥控系统 RS485 总线接口单元，时通时断 90% 为接头虚接、屏蔽接地不良、终端电阻缺失、供电纹波、机舱强电磁干扰，按由简到难分段排查：
一、KEI船用遥控接口控制单元1630A11快速预检
1.指示灯判断
COM 灯闪烁：有数据但不稳定；COM 常灭 = 物理断路；ERR 间歇亮 = CRC 帧错误、干扰大
POWER 灯微闪 / 明暗波动：供电不稳是核心诱因，先测 DC24V 输入
2.复位测试
断电 3 分钟重启单元 + 主机遥控主控，排除缓存溢出、通讯程序卡死；临时通讯恢复则为软件 / 负载问题。
二、KEI船用遥控接口控制单元1630A11物理线路 & 接头故障
1. 总线插头 / 端子排查
1630A11 通讯端子 A/B、GND 屏蔽端子：
机舱高湿盐雾易氧化：拆下插头，无水酒精擦拭针脚，橡皮擦除氧化层，弹簧片夹片捏紧；针脚弯曲直接更换端子插头
轻微晃动线缆通讯中断 = 内部断芯 / 端子虚压，重新压接冷压端子，禁止单线直接塞端子
接线核对：总线A 接 A、B 接 B，严禁交叉；屏蔽层单端接地（仅主控端接地，1630A11 侧屏蔽悬空，双端接地形成地环路引入干扰）
2. 通讯线缆检查
必须用双绞屏蔽船用 RS485 专用电缆，不可用普通电线；线缆挤压、弯折、外皮破损会间歇短路
分段替换法：用完好短屏蔽线跨接 1630A11 与就近分线盒，故障消失即原长线缆内部暗断
万用表测量：A-B 线通断稳定；A、B 对地绝缘电阻＞5MΩ，绝缘偏低代表受潮漏电，信号间歇性丢失
三、KEI船用遥控接口控制单元1630A11总线阻抗与终端电阻
1630A11 所在遥控总线两端必须安装120Ω 终端电阻：
1.仅总线最远端主控、最远执行器各 1 只 120Ω，中间 1630A11不并电阻；多并 / 漏并都会信号反射、通讯闪断
2.测量 A-B 静态电阻：正常 60Ω 左右（两端 120Ω 并联）；阻值忽高忽低 = 接头接触不良；无穷大 = 电阻脱落 / 断线
3.整改：缺失电阻加装；老化阻值漂移直接更换金属膜 120Ω 电阻
四、KEI船用遥控接口控制单元1630A11供电不稳定
1. 电压实测
单元工作额定 DC24V，运行时测端子电压：
正常 22.5~25.5V；怠速 / 启动瞬间跌落＜21V → 电源功率不足、线路压降大，加装独立开关电源
电压伴随波动、杂波：示波器可见大量纹波，通讯频繁掉线
2. 滤波整改
1630A11 电源端子并0.1μF 陶瓷电容 + 1000μF 电解电容吸收纹波
电源线与动力电缆（启动马达、风机、液压泵）分开走线，间距≥30cm；无法分离时穿金属屏蔽管
单元内部电源输入贴片电容鼓包、虚焊：更换滤波电容，重焊电源座焊点
五、KEI船用遥控接口控制单元1630A11电磁干扰 EMI 治理
时断时续多在主机启动、风机启停、舵机动作时加重，典型干扰特征：
1.线缆分离：通讯屏蔽双绞线远离启动电缆、变频器、发电机输出线，禁止同线槽敷设
2.屏蔽规范：屏蔽层只在总线主控单端可靠接船体地，1630A11 端屏蔽皮剪开不接地；屏蔽层 360° 环接金属接头，不可只拧单根铜丝接地
3.增加抗干扰器件：1630A11 A/B 总线加装 TVS 瞬态抑制二极管、共模磁珠，吸收机舱浪涌干扰
六、KEI船用遥控接口控制单元1630A11内部硬件检修
1.通讯收发芯片虚焊
板载 RS485 收发器芯片（MAX485 系列）长期振动、温差大引脚脱焊；放大镜查看 A/B 引脚焊点，重新补焊，开裂焊盘飞线修复
2.板内端子、排针故障
外部总线板载插座焊盘开裂、过孔暗断，通讯时好时坏；直接跨线绕过损坏插座临时应急，后期更换插座
3.内部地线断裂
主板数字地与屏蔽地连接铜箔腐蚀断裂，信号参考电位漂移，间歇丢包，飞线连通地线
4.芯片损坏：替换完好 1630A11 单元测试，替换后通讯稳定，说明本机 485 收发芯片损坏，更换芯片或整板
七、KEI船用遥控接口控制单元1630A11通讯参数与总线负载配置
1.核对全系统波特率、校验位、数据位、停止位，1630A11 与主控参数必须完全一致；波特率不匹配会间歇性校验报错、掉线
2.总线节点过多：遥控总线挂载模块超 16 个会负载过载，增加中继隔离单元分流
3.地址冲突：检查所有遥控单元站号，不可重复，冲突节点会抢占总线导致其他设备通讯闪断
八、KEI船用遥控接口控制单元1630A11快速应急处理
1.更换短屏蔽线直连主控与 1630A11，跳过中间分线盒、破损长线
2.总线两端补装 120Ω 终端电阻，收紧所有端子接头并做防水密封
3.通讯 A/B 线加装磁环，电源增加滤波电容，临时降低干扰
4.断开总线上闲置、故障分控单元，减少总线负载
九、KEI船用遥控接口控制单元1630A11长期预防措施
1.每年检修所有通讯端子，涂抹船用防氧化导电膏，密封防水接头
2.通讯线缆独立金属线槽，远离动力电缆，屏蔽层规范单点接地
3.机舱高温区域单元加装隔热挡板，减少温差导致焊点脱焊
4.定期备份 1630A11 通讯参数，避免参数错乱引发不稳定
