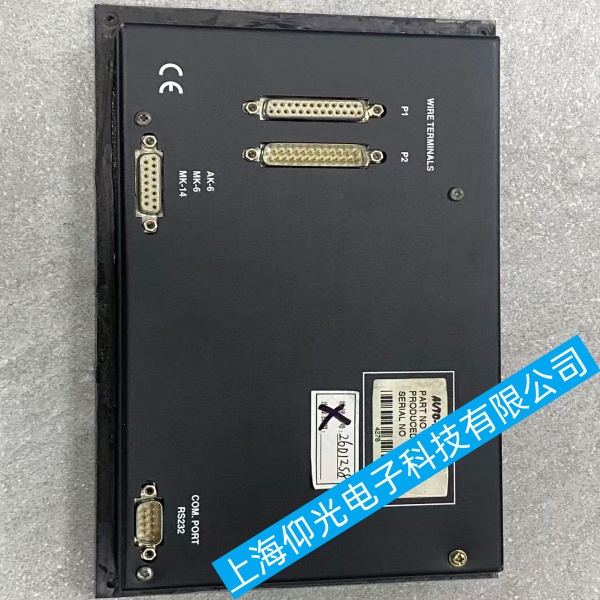

CU2500 为沃尔沃遍达船舶发动机专用控制单元，启停失效分无启动输出、无法停机、时好时坏、面板按键无响应四类，按从简到繁流程排查，全程断电测量线路，24V 直流船电系统。
一、沃尔沃船用发动机控制器PENTA CU2500前置基础检查
1. 供电与电瓶回路（最高频故障）
万用表测控制器主供电端子：额定24V DC，怠速电压＜22V、启动跌落至 20V 以下直接锁死启停输出。
检查主电源保险、启停回路独立保险，熔断则更换同规格船用慢熔保险，排查线路短路。
电瓶桩头、负极搭铁：腐蚀、松动、搭铁点油漆阻隔会导致控制信号丢失；打磨接触面并涂导电脂。
双电瓶机组：辅启动电瓶老化、充电发电机故障，电压不足时 CU2500 自动屏蔽启停功能。
2. 安全联锁强制闭锁（系统逻辑保护，非硬件损坏）
CU2500 启停必须全部联锁闭合，任一断开直接禁用启停：
空挡 / 中立位开关（变速箱 NC 常闭信号，挂挡直接禁止启动）
机舱急停按钮（常闭串联，按下 / 断线整机无启停）
机油低压预报警、高温预报警（故障触发后锁启动）
机舱门、燃油切断阀安全回路
排查方法：短接对应联锁端子测试，恢复则检修开关 / 线路。
3. 控制器复位清故障码
整机总电源断电 10 分钟，彻底释放电容余电；重新上电完成冷复位。
面板读取故障码：长按 Error+Enter 3 秒清除历史故障，显示 00 代表无留存故障码。
红指示灯快速连续闪烁 = 系统致命故障，复位无效需深度检修。
二、沃尔沃船用发动机控制器PENTA CU2500启停操作信号回路排查
1. 本地面板启停按键故障
拆开操作面板，测量启停按钮通断：启动为 NO 常开、停机 NC 常闭；按压无通断更换微动开关。
面板至 CU2500 插头：检查针脚退针、海水腐蚀、氧化，清洁插头触点（WD40 除锈）。
多站控制（驾控台 + 机舱）：两地停机按钮串联、启动按钮并联，任一线路断路整机失效。
2. 远程启停信号线故障（驾驶室遥控失效）
测量启停信号输入端子电压，按下按键无信号输出→线路断线、屏蔽层破皮短路。
船用线路重点检查：甲板穿舱孔、机舱高温区、螺旋桨震动磨损处，更换破损屏蔽控制线。
CAN 总线通讯故障：CU2500 与操纵手柄通讯中断，面板仅显示报警，无法下发启停指令；测量 CAN-H/CAN-L 压差，终端电阻 60Ω 是否正常。
三、沃尔沃船用发动机控制器PENTA CU2500输出执行回路
1. 启动输出回路（按键有反应，起动机不转）
CU2500 启动继电器输出端子：按下启动键，端子应有 24V 输出；无输出 = 控制器内部驱动损坏。
中间启动继电器线圈烧蚀、触点氧化：通电吸合但无电压输出，直接更换船用防水继电器。
起动机磁力开关线路断路、碳刷耗尽，控制器输出正常但马达不工作。
2. 停机输出回路（无法熄火，只能断油断电）
停机电磁阀（燃油切断阀）：CU2500 停机端子通电无动作，测线圈电阻，断路 / 短路更换电磁阀。
停机回路二极管、续流电阻击穿，反向电压击穿控制器输出芯片，需同步更换保护元件。
四、沃尔沃船用发动机控制器PENTA CU2500本体硬件故障
1.内部电源板损坏：24V 输入正常，但板载 5V/12V 信号供电丢失，面板按键无反馈、无输出。
2.启停驱动三极管 / MOS 管烧毁：继电器端子无电压输出，电路板可见烧黑、鼓包电容。
3.主板程序丢失 / 参数错乱：进水、电压浪涌导致程序损坏；使用沃尔沃专用诊断工具 VODIA 重新刷写机组程序。
4.电路板海水腐蚀：舱底凝露、海水飞溅造成线路微短路，烘干清洗后仍失效需更换整机 CU2500。
五、沃尔沃船用发动机控制器PENTA CU2500分现象快速对应解决方案
现象 1：完全无启动，面板按启动无任何提示
1.测 24V 供电、保险、搭铁；
2.检查急停、空挡联锁是否断开；
3.读取故障码，清除后重试；
4.短接启动输入端子，有输出则更换面板按键 / 控制线。
现象 2：能启动，但无法停机
1.检查停机电磁阀线路、线圈；
2.测量 CU2500 停机输出电压；
3.更换停机回路续流保护二极管。
现象 3：启停时灵时不灵，震动后失效
1.全部插头紧固，打磨所有搭铁点；
2.更换老化控制线、松动继电器；
3.检查变速箱空挡开关接触不良。
现象 4：冷机可启停，热机失效
1.电瓶充电不足，发电机故障；
2.控制器内部元件高温脱焊，返修主板或更换单元。
六、沃尔沃船用发动机控制器PENTA CU2500长期预防措施
1.控制器舱加装除湿风扇，避免凝露腐蚀电路板；
2.每年拆解全部插头清洁，涂抹防水导电脂；
3.启停回路加装浪涌吸收二极管，防止电压冲击烧毁驱动芯片；
4.电瓶定期负载测试，老化电瓶及时更换，避免电压跌落锁启停；
5.每年使用 VODIA 诊断仪读取后台参数，更新官方固件修复逻辑 BUG。
