沃尔沃船用发动机控制器PENTA CU2500薄膜按键失灵专业维修技术分享

沃尔沃船用发动机控制器PENTA CU2500薄膜按键失灵专业维修技术分享

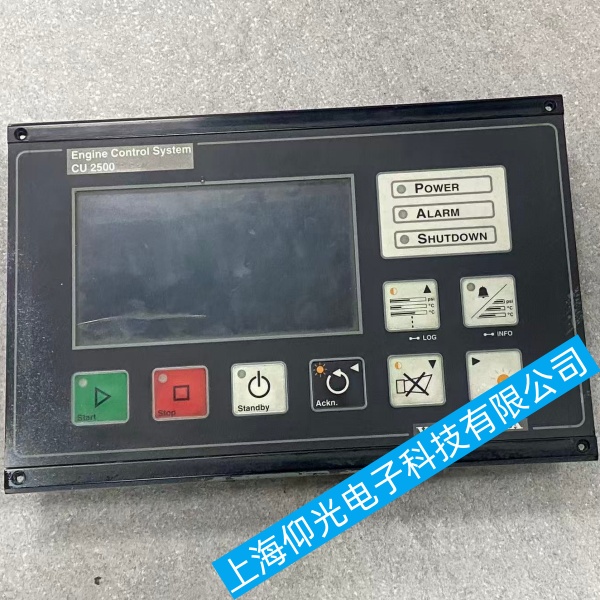

CU2500 为机舱高湿、油污、盐雾环境专用控制面板，薄膜按键失灵分单键失效、多键无响应、全部按键失灵三类，按从简易到彻底维修分步操作，全程断电、防静电。
一、沃尔沃船用发动机控制器PENTA CU2500前期安全与工具准备
安全规范
1.主机停机、切断 CU2500 控制电源，等待电容放电 5 分钟；
2.佩戴防静电手环，船舶潮湿甲板先释放静电，避免击穿主控 PCB；
3.严禁海水、稀释剂、强酸清洁剂擦拭薄膜。
必备工具
十字小号螺丝刀、万用表、99.7% 无水酒精、无尘棉签、压缩气罐、导电银浆、同型号 CU2500 原装薄膜面板、绝缘胶带。
二、沃尔沃船用发动机控制器PENTA CU2500快速外部排查
1. 全部按键无任何反应（总线 / 连接器故障）
清理控制器尾部薄膜排线 ZIF 锁扣：拨开卡扣，拔出排线，酒精擦拭金手指氧化、盐渍，吹干后重新插紧锁死；
万用表测排线公共地线、3.3V 供电，无电压 / 断路为主板供电或排线断线；
机舱冷凝水渗入是高发诱因，检查面板外壳密封圈是否老化渗水。
2. 个别按键失灵、按键卡顿、时灵时不灵（触点油污氧化，最常见）
压缩气对准按键缝隙吹走油污、盐尘；
棉签蘸少量无水酒精反复按压擦拭失灵按键表面，静置 10 分钟完全干燥再通电测试；
船舶手汗、燃油蒸汽会造成薄膜内部碳触点绝缘，轻度清洁可恢复 60% 单键故障。
3. 按键按下去有凹陷、表层起皮（薄膜表层物理损坏）
清洁无效，需拆机修复或更换薄膜。
三、沃尔沃船用发动机控制器PENTA CU2500拆机深度检修步骤
1.拆卸 CU2500 面板四周固定螺丝，拍照记录排线、屏幕安装位置；
2.掀开前壳，小心打开 ZIF 排线卡扣，分离薄膜开关与主控 PCB；
3.剥离薄膜面板与背光 / 支架，分层查看上下导电碳膜触点：
故障 1：触点氧化、积油（可修复）
无尘布蘸酒精轻擦上下两层导电触点，禁止大力揉搓刮掉碳油墨；
晾干后装回测试，依旧高阻（按压电阻＞1kΩ），用导电银浆薄涂触点，静置固化 24 小时。
故障 2：薄膜银浆线路断裂、分层起泡（局部修复）
放大镜查找断裂印刷线路，银浆补涂断线处，胶带固定静置固化；
仅 1-2 处断线可临时应急；多条线路断裂、大面积分层不建议修复，寿命极短。
故障 3：整片薄膜碳层磨损、多处腐蚀（彻底更换）
船舶盐雾环境多层腐蚀无修复价值，直接更换沃尔沃原装 CU2500 专用薄膜按键面板，通用改装薄膜会出现按键错位、背光遮挡、通讯异常。
四、沃尔沃船用发动机控制器PENTA CU2500薄膜更换标准流程
1.清理面板底座残留旧胶、油污，保证安装平面平整；
2.新薄膜先干对位，对齐屏幕窗口、按键开孔、排线出线口，确认无偏移再撕掉背胶；
3.排线金手指对准 ZIF 插槽，完全推入后扣紧锁片（锁片未扣紧会间歇性失灵）；
4.复原外壳、紧固螺丝，通电逐项测试启动、调速、报警、菜单全部按键功能；
5.更换新密封圈，外壳接缝打少量防水硅脂，杜绝机舱水汽再次侵入。
五、沃尔沃船用发动机控制器PENTA CU2500主板侧排查
若更换全新薄膜依旧无响应，故障在控制器 PCB：
1.测量 ZIF 插座引脚是否腐蚀、虚焊，补焊氧化引脚；
2.检查按键主控芯片周边贴片电容受潮漏电，烘干主板 4 小时后复测；
3.芯片损坏需返厂维修 CU2500 主板。
六、船舶环境长效预防措施
1.定期每周用干布擦拭面板，每月酒精清洁按键缝隙；
2.机舱高湿区域加装防护罩，避免海水喷淋、冷凝滴水；
3.老化密封圈 2 年一换，外壳缝隙补防水胶；
4.操作时戴薄手套，减少手汗盐分腐蚀内部导电层；
5.长期停机时断开控制器电源，放置干燥剂防潮。
