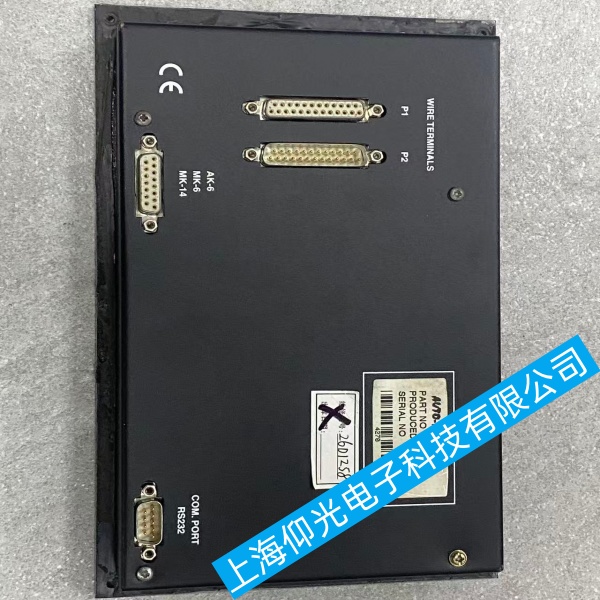

沃尔沃船用发动机控制器PENTA CU2500频繁自动重启故障全过程拆解

沃尔沃船用发动机控制器PENTA CU2500频繁自动重启故障全过程拆解
CU2500 24V 船用控制器反复重启核心诱因：供电压降 / 浪涌、虚接搭铁、CAN 总线干扰、传感器短路、内部电源电容老化、软件看门狗复位，船舶振动、盐雾、大电机冲击是高发诱因，按由简到难顺序检修。
一、沃尔沃船用发动机控制器PENTA CU2500供电电压不稳
控制器内置欠压 / 过压保护，电压瞬时低于 22V 或高于 28V 立刻断电重启
1.电瓶与主线压降检测（带载测量）
发动机怠速 / 加载时，万用表同时测电瓶端、CU2500 插头主电源：
标准带载电压：23.5～26V；启动 / 油门加大瞬间跌落＜22V = 压降过大
处理：
打磨电瓶桩头、主线鼻，重新镀锡紧固；主线加粗，杜绝细线长距离供电
电瓶老化单块＜12V 直接更换；双 24V 串联均衡充电
2.保险、继电器虚接
CU2500 供电插片保险底座氧化、点火继电器触点烧蚀，振动时断续断电。
处理：更换保险座 / 继电器，端子涂防水导电硅脂；禁止铜丝代保险。
3.唤醒控制线（钥匙 ON 4 号线）虚断
控制线线束内部暗断、插头针脚退针，颠簸瞬间失电重启。
处理：拔下主插头，晃动线束观测电压跳变，断线段重新压接屏蔽线。
4.浪涌冲击重启（起动机、发电机干扰）
发电机调压不稳、启动大电流产生高压尖峰触发保护复位。
处理：电源进线加装 24V 直流 TVS 浪涌吸收器；发电机检查调压模块。
二、沃尔沃船用发动机控制器PENTA CU2500搭铁接地不良
虚地会造成电位浮动、电压跳变，无规律反复重启
1.三级接地全部检查：控制器壳体搭铁、线束负极主线、发动机机体电瓶负极
2.故障特征：船体震动、转弯、加油门时必重启；轻拉负极线束故障复现
3.处理：
打磨机体搭铁点漆面、锈层，用镀锌弹垫紧固；增加独立粗地线跨接 CU 壳体与电瓶负极
杜绝仅靠线束外皮搭铁，负极主线线径≥6mm²
三、沃尔沃船用发动机控制器PENTA CU2500线束插头腐蚀、针脚虚接
盐雾进水导致针脚氧化、微断路，振动时通断切换
1.拔下 CU2500 全部连接器，检查电源针、CAN 针、传感器针：绿锈、退针、压接松动
2.处理：无水酒精清洗针脚，氧化严重更换插头总成；装配前涂抹防水硅脂密封
3.测试：上电后逐个轻拽每根线束，重启现象消失即对应线束故障。
四、沃尔沃船用发动机控制器PENTA CU2500外部传感器 / 执行器短路拉低电源
传感器破皮搭铁、喷油阀 / 执行器内部微短路，瞬时拉低 24V 触发保护重启
排查步骤：
1.断开所有外设插头（水温、油压、转速、油门执行器、报警传感器），只插主电源上电
2.不再重启→逐个插回插头，插到哪一路立刻重启，即为该回路短路
3.常见故障：温度传感器外壳进水、信号线磨破搭机体、油门电磁阀线圈漏电
处理：更换故障传感器，破损线束重新包裹屏蔽层。
五、沃尔沃船用发动机控制器PENTA CU2500 CAN 总线干扰 / 短路通信复位
CAN 总线差分信号异常会触发控制器看门狗强制重启，常伴随通讯丢失报警
1.检查 CAN-H、CAN-L 双绞线有无破皮、与 24V / 地线短接；终端 120Ω 电阻是否丢失
2.布线违规：动力电缆与 CAN 信号线平行长距离走线，电机大电流耦合干扰
处理：
CAN 线单独屏蔽敷设，与动力线间距≥30cm，交叉垂直走线
两端补装 120Ω 终端电阻；破损双绞线整段更换
船上其他 HMI、副控并联过多总线设备，冗余设备临时断开测试。
六、沃尔沃船用发动机控制器PENTA CU2500过热保护重启
机舱高温、控制器散热堵塞，内部温度超标自动断电冷却后重启
1.检查 CU2500 安装位置：排气管旁、无通风封闭舱室极易过热
2.外壳油污、盐垢堵塞散热槽；内部电源芯片电容发热老化
处理：移至通风阴凉区域；清理外壳积垢；加装小型轴流风扇辅助散热。
七、沃尔沃船用发动机控制器PENTA CU2500本体硬件损坏
1.内部电源滤波电容鼓包、漏液、容量衰减，带载纹波过大持续复位；船舶高湿盐雾腐蚀 PCB 铜箔虚焊
2.主板稳压芯片、复位电路元件老化，轻微电压波动即触发重启
判定方法：替换同型号完好 CU2500 测试，替换后故障消失。
处理：专业维修更换电源板电容、补焊虚焊点；腐蚀严重直接更换整机。
八、沃尔沃船用发动机控制器PENTA CU2500软件 / 程序故障
1.程序版本老旧存在 BUG、参数错乱、存储器损坏，运行中系统卡死看门狗强制重启
2.处理：
完全断电 15 分钟清空残余电荷复位整机
用沃尔沃专用诊断仪读取重启故障码（电源掉电复位 / 看门狗复位）
刷写原厂最新稳定固件，恢复出厂标定参数，重新匹配发动机。
九、现场快速检修沃尔沃船用发动机控制器PENTA CU2500顺序
1.带载测电瓶与控制器进线电压，排查压降、浪涌
2.检查所有搭铁点、负极主线，临时加跨接地线测试
3.清洗所有插头针脚，晃动线束复现故障定位断线
4.断开全部传感器 / 执行器，逐路隔离短路回路
5.检查 CAN 总线屏蔽、终端电阻、布线干扰
6.改善通风，排除过热保护
7.诊断仪读故障码，升级固件恢复参数
8.替换 CU2500 判定内部硬件损坏
长期预防措施
1.电源回路加装 24V 浪涌保护器、直流滤波器
2.强弱电线束分离敷设，CAN 总线全程屏蔽
3.所有连接器定期涂防水硅脂，每年打磨紧固接地端子
4.机舱加强通风，避免控制器靠近高温排气部件
5.电瓶定期均衡充放电，避免长期亏电运行损坏控制器电源电路
