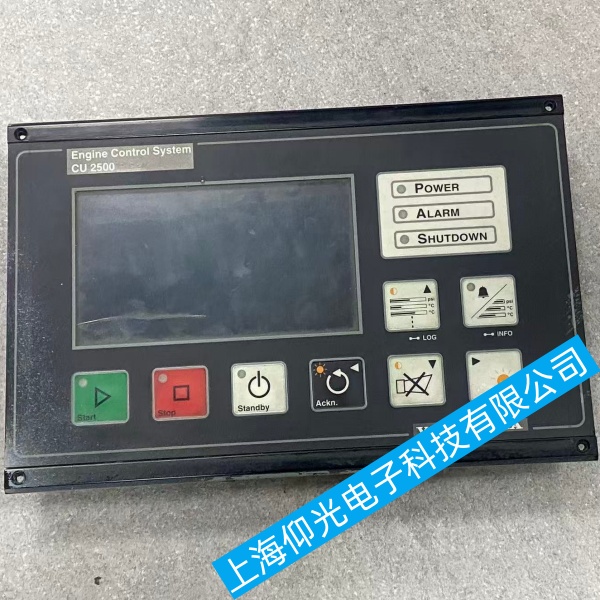

沃尔沃船用发动机控制器PENTA CU2500指示灯完全不亮故障深度维修指南

沃尔沃船用发动机控制器PENTA CU2500指示灯完全不亮故障深度维修指南
CU2500 为 24V 直流船用发动机控制单元，所有指示灯完全熄灭 =控制器无供电输入，按由外到内、先简单后复杂顺序排查，全程断电操作防短路烧板。
一、沃尔沃船用发动机控制器PENTA CU2500基础供电排查
1. 蓄电池与总电源
测量电瓶空载电压：标准 24V 系统，单块电瓶≥12.2V，串联总电压23.5~26V；电压低于 20V 直接亏电，控制器无法启动。
检查电瓶桩头、主线鼻：氧化、松动、发热会压降，打磨接线端子并紧固。
确认总电源隔离开关、电瓶总闸完全闭合，开关触点无烧蚀发黑。
2. 系统保险（最常见断点）
CU2500 分两级保险，全部检查通断：
机舱配电盒总保险：CU2500 专用供电回路保险（原厂 10A/15A 插片保险），万用表通断档测量，熔断直接更换同规格，禁止加大保险电流。
控制器插头内置保险：主电源大插头内部微型保险，拔下主线插头拆开外壳查看，进水腐蚀极易熔断。
禁忌：用铜丝、铁丝替代保险，会烧毁 CU2500 主板。
3. 钥匙开关 / 点火控制线（4 号线）
CU2500 并非常通电，必须钥匙开关 ON 档供给唤醒电源才点亮指示灯：
钥匙打到 ON，万用表测插头唤醒控制线（4 号线） 对地电压，无 24V 为钥匙开关损坏、线束断线。
检查钥匙开关底座、船控台线束接头，振动磨损断线是船舶高发问题。
二、沃尔沃船用发动机控制器PENTA CU2500主线束与插头接线排查
1.拔下 CU2500 主电源大连接器（黑色多针插头）：
查看针脚：进水、盐雾腐蚀、针脚退针、压接松脱；用酒精清洗氧化针脚，重新压接断线。
区分正负极：红色 24V+、黑色负极接地，严禁正负极接反（反接直接烧内部电源芯片，灯永久不亮）。
2.测量插头进线电压：钥匙 ON 状态，插头进线端要有稳定 24V；有电压、插上控制器立刻归零 = 线束短路。
3.负极接地回路：
控制器负极、电瓶负极、发动机机体搭铁点必须牢固；船体漆层隔绝会造成虚地，无完整回路控制器不工作。
单独拉一根临时粗地线跨接控制器壳体与电瓶负极测试，灯亮即搭铁故障。
三、沃尔沃船用发动机控制器PENTA CU2500外部短路保护性断电排查
若一插保险立刻熔断，说明后端短路，控制器被保护断电：
1.断开 CU2500 所有外接传感器线束（油门、水温、转速、机油压力传感器），单独只插主电源插头，上电看灯是否点亮。
2.逐个接回传感器插头，接哪个回路保险熔断，对应传感器 / 线束短路（传感器外壳进水、信号线破皮搭铁）。
3.检查机舱线束是否挤压破损、与金属机体磨破外皮搭铁。
四、沃尔沃船用发动机控制器PENTA CU2500本体硬件故障（外部供电正常仍无灯）
满足条件：插头进线稳定 24V、保险完好、搭铁正常、无短路，指示灯依旧全灭，判定 CU2500 内部损坏：
1.拆开控制器外壳直观检查：
主板输入电源区域电容鼓包、电路板发黑、铜箔烧断、稳压芯片炸裂（进水、反接、浪涌冲击导致）。
船舶高湿盐雾造成 PCB 线路腐蚀断路。
2.内部易损件：电源输入保险电阻、24V 转 5V 稳压模块损坏，整机无供电输出，所有 LED 不点亮。
3.处理方案：
短期替换：借用同型号完好 CU2500 对插测试，替换后灯亮确认本体损坏。
维修 / 更换：内部电源板可专业维修；腐蚀严重、主控烧毁直接更换原厂 CU2500 单元。
五、沃尔沃船用发动机控制器PENTA CU2500快速复位应急（轻微电压冲击假死）
1.断开电瓶总闸，完全断电静置 15 分钟，清空主板残余电荷。
2.重新接牢电瓶，钥匙打到 ON，观察指示灯是否恢复点亮。
适用场景：电网浪涌、瞬间低压导致控制器锁死无显示。
六、沃尔沃船用发动机控制器PENTA CU2500预防长期再故障措施
1.机舱配电盒加装 24V 直流浪涌保护器，避免启动大电流冲击控制器。
2.所有线束插头涂抹防水硅脂，杜绝海水冷凝腐蚀针脚。
3.定期紧固电瓶、搭铁端子，每航次检查保险通断。
4.严禁电瓶亏电强行启动发动机，低压会永久损伤 CU2500 电源模块。
