海茵茨曼控制器DC1801-04-DF频繁报警锁机故障检修与根治方案

海茵茨曼控制器DC1801-04-DF频繁报警锁机故障检修与根治方案
DC1801 为柴油机组电子调速单元，频繁锁机多集中供电不稳、转速反馈故障、散热过热、油门执行器异常、参数紊乱、内部板件老化六大诱因，按由外到内顺序检修。
一、记录海茵茨曼控制器DC1801-04-DF报警码 + 断电复位初检
1.记下面板故障代码（E01 硬件 / E02 执行器 / E05 转速传感器为高发），整机断电静置 5min放空电容余电再上电，临时解锁仅为临时验证，反复锁机需根治故障。
2.紧固整机接线端子：24V 电源进线、转速探头线、执行器接线、CAN 通讯插头，清理端子氧化、油污。
二、海茵茨曼控制器DC1801-04-DF 24V 供电排查
DC1801 额定 DC24V，允许波动22～28V：
1.万用表空载 + 带载双测电压，机组启动瞬间压降＜21V→电瓶亏电、接线虚接、充电发电机故障，修复供电；
2.加装电源滤波二极管 / 抗干扰端子，规避机舱大功率启停造成的尖峰过压触发硬件保护锁机。
三、海茵茨曼控制器DC1801-04-DF转速传感器（磁电探头）故障
1.探头距飞轮齿圈间隙0.8～1.2mm，间隙过大丢脉冲、过小磨探头，重新调整安装；
2.测量探头两根信号线电阻（常规 200～1000Ω），开路 / 短路直接更换磁电传感器；
3.信号线远离起动机、发电机强电电缆，屏蔽层单端接地消除电磁干扰，干扰会随机丢转速信号锁机。
四、海茵茨曼控制器DC1801-04-DF油门执行器排查
1.手动推动执行器拉杆，无卡滞、无机械憋劲；拉杆卡死负载超限，控制器过流保护锁机；
2.测量执行器线圈阻值，单线圈短路 / 断路更换执行器；
3.空载断开执行器接线试车，不再锁机 = 执行器短路拉低电源，故障锁定执行器。
五、海茵茨曼控制器DC1801-04-DF过热保护锁机
1.清理控制器壳体散热孔积灰，机舱环境＞55℃加装轴流风扇强制散热；
2.内部电源电容老化漏液升温→开盖查看电解电容鼓包、漏液，更换同规格滤波电容即可解决高温误锁。
六、海茵茨曼控制器DC1801-04-DF参数与软件故障
1.使用 Heinzmann 调试软件读取参数，怠速、超速保护、转速标定值漂移是频繁锁机诱因，导入原厂备份参数；无备份先恢复出厂，按机组铭牌重新标定调速参数；
2.EEPROM 存储芯片老化丢参数：反复断电参数归零，维修更换存储芯片。
七、海茵茨曼控制器DC1801-04-DF内部硬件损坏
1.内部开关电源芯片、霍尔电流采样元件、主控 MCU 损坏，空载正常、带载立刻锁机；

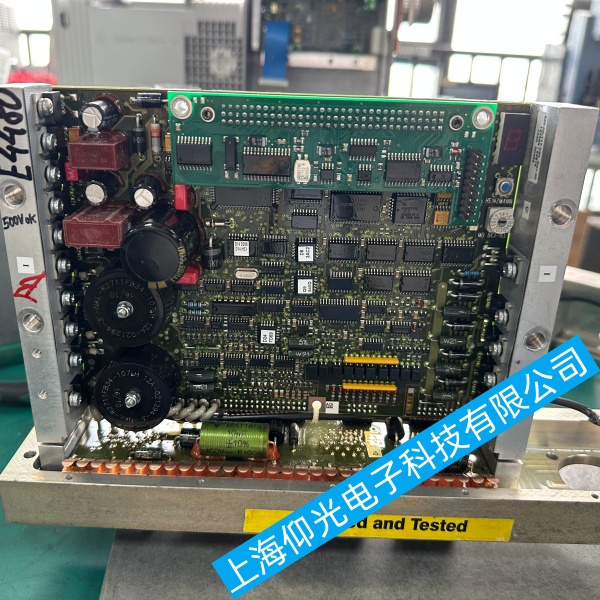

2.目视电路板：电容鼓包、焊点发黑、线路烧蚀，元件级维修更换损坏元器件，无法维修则更换整机 DC1801-04-DF。
八、海茵茨曼控制器DC1801-04-DF日常预防措施
1.每年定期紧固接线，机舱做好防尘、防油防水；
2.电瓶定期保养，避免供电骤降；
3.每半年校验转速探头间隙，防止飞轮磨损改变间隙。
