海茵茨曼控制器DC1801-04-DF转速忽高忽低窜动故障排查教程

海茵茨曼控制器DC1801-04-DF转速忽高忽低窜动故障排查教程
转速窜动是该系列电调最常见的运行故障之一。根据海茵茨曼官方技术文档和维修经验，核心原因集中在 PID 参数失配、转速反馈信号异常、电源波动三个方向，按概率从高到低排查：
一、海茵茨曼控制器DC1801-04-DF优先排查：测速反馈
1.测速线圈 / 磁电传感器
测传感器交流电压：怠速 0.5～3V AC，转速波动时电压同步跳变→传感器松动、探头间隙过大（标准 0.8～1.2mm）、齿圈缺齿 / 锈蚀；紧固支架、打磨齿面、微调间隙，损坏直接更换传感器。
2.信号线屏蔽
测速线与动力线分开走线，破皮、接地不良会引入干扰，出现无规律窜动；更换双绞屏蔽线，单端接地。
二、海茵茨曼控制器DC1801-04-DF电源与接线排查
1.控制器供电 DC24V，空载 / 带载压降＞2V 即异常，电瓶桩头、保险座虚接、线路细线压降大；紧固接线，加装滤波电容，电压不稳配稳压电源。
2.执行器接线端子氧化、虚接，驱动电流忽大忽小，打磨端子压紧接线。
三、执行器（油门执行电机）故障
空载稳、带载窜动：执行器内部线圈匝间短路、碳刷磨损、阀芯卡滞；手动推拉油门连杆无卡涩，卡滞拆解清洗阀芯，线圈异常更换执行器。
四、海茵茨曼控制器DC1801-04-DF参数整定
DC1801 内部 P（比例）、I（积分）参数偏大极易调速振荡窜动：
1.先把比例 P 减小 15%~25%，再拉长积分 I 时间；
2.恢复原厂出厂参数，空载试机，缓慢上调 P 至转速平稳，禁止参数过冲。
五、海茵茨曼控制器DC1801-04-DF本体硬件故障

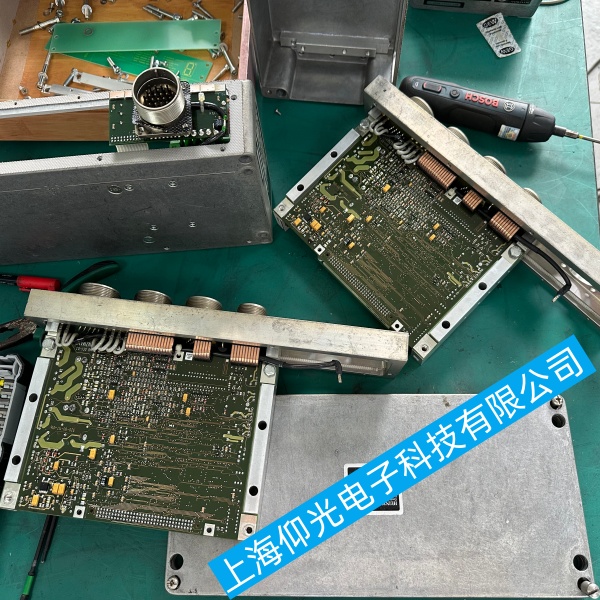

开盖查看：电源滤波电容鼓包漏液、运放 / 采样元件温漂、电路板受潮漏电→更换失效电容，受潮烘干电路板，元件损坏维修主控板。
六、海茵茨曼控制器DC1801-04-DF机械与柴油机本体
1.高压油泵齿条卡滞、柱塞磨损，调速器频繁修正油量；拆检油泵、清洗齿条。
2.进气漏气、滤芯堵塞、喷油器雾化不良，发动机做功不稳连带转速飘移。
七、海茵茨曼控制器DC1801-04-DF日常预防
1.每年清洁控制器灰尘，避免机舱高温凝露受潮；
2.定期复测传感器间隙、紧固全部接线端子；
3.更换电瓶 / 线路后重新微调 PID 参数，杜绝参数误改。
