海茵茨曼控制器DC1801-04-DF无法启动故障根源及维修步骤

海茵茨曼控制器DC1801-04-DF无法启动故障根源及维修步骤
DC1801-04-DF 属于海茵茨曼电调/调速控制器系列。根据该系列控制器的通用故障逻辑和维修经验，无法启动通常由 电源链路、使能信号、内部硬件 三个环节故障引起。以下按优先级从外到内逐项排查：
一、海茵茨曼控制器DC1801-04-DF外部线路排查
1.24V 供电：端子 1/2 测 DC23～27V，电瓶亏电、线损过大、正负极虚接直接闭锁启动，更换老化线束、补紧接线端子。
2.启停指令回路：无源启停开关、远控端子断线 / 触点氧化，短接启动端子试机，无指令控制器不输出油门驱动。
3.安全联锁：机油低压、水温高、急停开关断开会锁止启动，逐个短接保护端子排查故障联锁。
4.执行器线束：拔掉执行器插头空载试机，线圈短路拉垮电源、控制器保护禁启动。
二、海茵茨曼控制器DC1801-04-DF转速传感器排查
测速探头断线、间隙过大（标准 0.8～1.2mm）、磁头锈蚀，盘车无转速反馈，控制器判定无飞轮信号、拒供油启动；测量探头电阻约 800～1200Ω，断路更换探头、调整安装间隙。

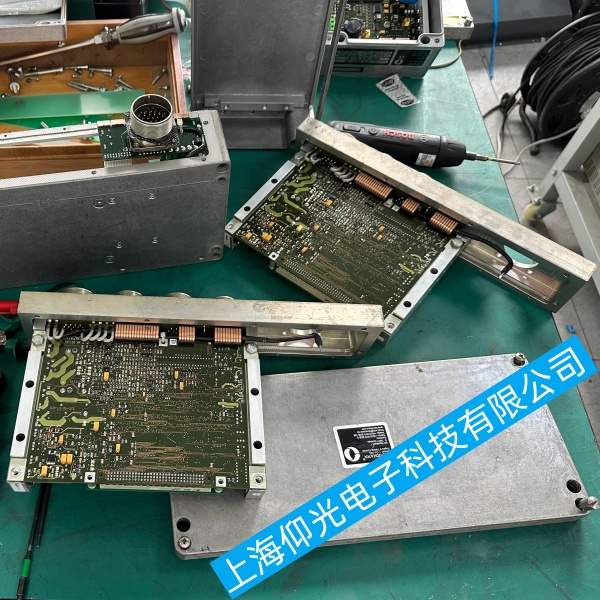

三、海茵茨曼控制器DC1801-04-DF硬件检修
1.电源板 5V、15V 偏低：更换鼓包输出电解，电源 IC 老化带载压降，主控供电异常无法输出驱动。
2.驱动功率管击穿：执行器驱动回路短路，上电保护锁机，更换 MOS 管、排查后端负载短路。
3.CAN 口防雷管击穿：通讯短路进入保护模式，拆除损坏 TVS 管即可恢复。
四、海茵茨曼控制器DC1801-04-DF参数与设置故障
怠速油量、启动油量参数被误改偏小，启动出力不足；恢复出厂参数，重新匹配执行器行程与飞轮齿数。
五、海茵茨曼控制器DC1801-04-DF预防措施
控制柜防潮防凝露，每年校验转速探头间隙，电瓶加装防浪涌二极管，检修断电再插拔线束，避免反接烧板。
