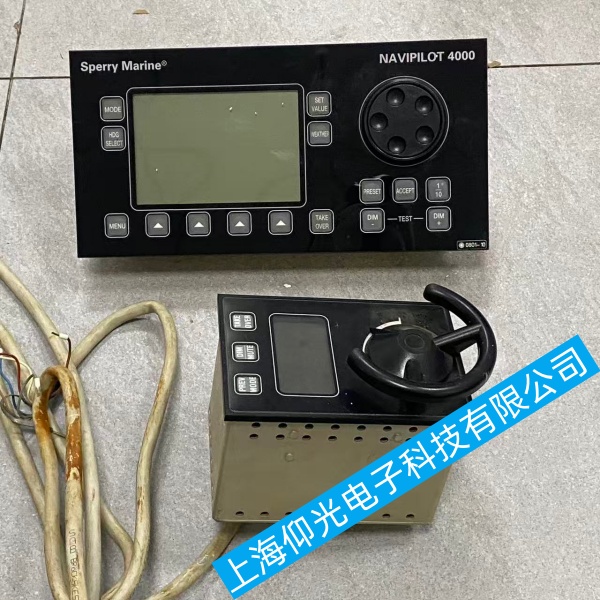

Sperry TYPE4956 船用手操舵单元手轮转动无舵角输出故障维修方案

Sperry TYPE4956 船用手操舵单元手轮转动无舵角输出故障维修方案
TYPE4956 为电位器式模拟量手操单元，手轮联动精密绕线电位器，输出 0~±5V 舵角指令至舵机主控，无输出按机械→供电→接线→电位器→主板→后端系统顺序排查。
一、Sperry TYPE4956 船用手操舵单元机械故障
1.手轮转轴脱耦：拆开单元前盖，检查手轮轴与内部电位器转轴连接销 / 联轴器，销钉脱落、塑胶联轴开裂会空转无传动；更换销钉或尼龙联轴，固定顶丝。
2.电位器转轴卡死：手动拨电位器芯轴，卡顿则清理内部盐雾粉尘，船用潮湿锈蚀加注船用低温润滑脂；轴变形直接更换同规格绕线电位器。
3.限位挡块卡滞：左右舵限位凸起卡阻电刷行程，打磨限位、调整电刷行程余量。
二、Sperry TYPE4956 船用手操舵单元供电回路排查
TYPE4956 标准供电DC24V：
1.查机舱接线端子保险、就地端子排，保险熔断多为线路短路，排查线缆破皮接地；
2.万用表测端子电源、地电压，低于 22V 查中控电源模块、线路压降；无供电修复配电线路。
三、Sperry TYPE4956 船用手操舵单元外线缆与插头故障
1.单元尾部多芯航空插头：拔下清理插针盐雾氧化，紧固压线端子，海水环境针脚腐蚀断线直接更换插头线束；
2.三芯线（电源 +、GND、舵角信号）断线：分段通断测量，断线更换船用屏蔽电缆，屏蔽层单端接地防干扰。
四、Sperry TYPE4956 船用手操舵单元内部电位器本体损坏
1.电位器三引脚：供电端、接地端、信号输出端，通电缓慢转手轮，万用表测信号脚对地电压：电压全程不变 = 电刷开路 / 电阻丝烧断；
2.绕线电阻断路、碳刷磨穿：更换原厂同阻值精密绕线电位器，安装后校准中位（正舵 0V）。
五、Sperry TYPE4956 船用手操舵单元内部驱动小板故障
1.板载滤波电容鼓包、贴片电阻开路：目视电路板有无进水锈蚀、元件发黑；
2.电位器信号经运放缓冲输出，运放损坏无模拟输出，更换运算放大器或整套主控小板；电路板受潮用无水酒精清洁烘干。
六、Sperry TYPE4956 船用手操舵单元后端舵控系统误判
1.舵机 PLC / 主控手操通道损坏：切换应急舵、自动舵正常，短接中控端子模拟 0~5V 信号，有舵角 = 前端手操完好，修复后端输入通道；
2.系统手操模式未投入：在舵控面板切至HAND 手动模式，模式联锁触点断开会屏蔽手轮输出。
七、Sperry TYPE4956 船用手操舵单元完工校准与预防
1.中位校准：手轮回正舵，微调电位器固定座，使输出电压 = 0V；左右满舵核对极限电压，误差＞3% 微调限位；
2.预防：舱内定期除湿，每年拆开清洁电位器与插头，接线头涂防锈油脂，避免凝露海水腐蚀。
