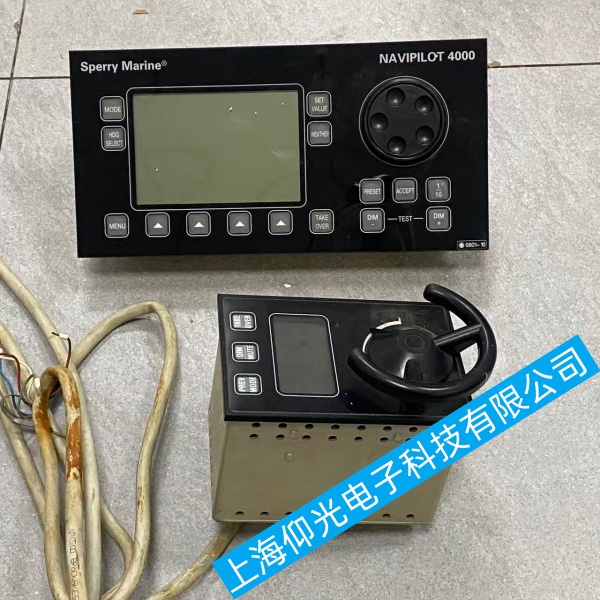

斯佩里NAVIPILOT4000船舶自动操舵仪操控面板屏幕花屏故障原因剖析与维修方案

斯佩里NAVIPILOT4000船舶自动操舵仪操控面板屏幕花屏故障原因剖析与维修方案
下面给你一套斯佩里 NAVIPILOT 4000 自动操舵仪 操控面板花屏的现场可执行排查与解决方法，按 “先易后难、不停航优先” 整理。
一、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板典型现象与常见原因
花屏 / 彩条 / 闪屏 / 乱码：多为电源不稳、排线接触不良、驱动板老化、面板受潮 / 腐蚀、电磁干扰。
冷机正常、热机花屏：温度导致虚焊 / 电容老化 / 屏驱动 IC 热漂移。
震动时花屏：排线 / 接头松动、PCB 虚焊。
二、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板快速应急
1.电源重启（最有效）
面板 OFF → 等待 60 秒 → ON；同时观察花屏是否消失 / 减轻。
2.检查供电
测面板输入电压：24VDC ±10%，波动大查电源模块、保险丝、接线端子是否松动 / 氧化。
3.减少干扰
关闭附近雷达、VHF、大功率设备；检查屏蔽接地是否可靠。
三、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板拆机排查
1.排线 / 连接器（故障率最高）
断电拆面板后盖，找到LCD 排线（FPC）与主板连接器。
拔下排线→用无水酒精擦金手指→重新插紧并锁死卡扣；检查排线有无折痕、裂口、针脚氧化。
紧固所有接线端子，清除氧化层。
2.驱动板 / 主板
目视检查驱动板 / 主板：电容鼓包、烧痕、元件发黑、焊点开裂。
测驱动板供电：5V、3.3V是否正常；异常则更换驱动板或维修电源部分。
3.LCD 屏本体
若排线、驱动板正常，仍花屏：LCD 老化 / 偏光片损坏 / 背光故障，需更换同型号屏。
可临时外接显示器（若有视频输出）判断：外接正常 = 屏 / 驱动板坏；外接也花 = 主板 / 信号源坏。
4.环境与防潮
检查面板内部是否进水、凝露、盐雾腐蚀；用干燥箱烘干，喷涂三防漆。
四、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板固件 / 软件
联系斯佩里技术支持，确认是否有NAVIPILOT 4000 面板固件升级包，重刷固件修复显示驱动异常。
五、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板备件更换建议
1.LCD 显示面板（含背光）：直接替换，解决屏本体老化。
2.显示驱动板：多数花屏由驱动板 IC / 电容失效引起。
3.排线 + 连接器：长期震动易接触不良，建议成套更换。
4.电源模块：电压不稳是隐形杀手，优先换高质量 24V 电源。
六、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板预防措施
定期紧固接线端子、清洁排线接头。
避免面板长期暴晒、高温；通风散热。
防止盐雾 / 湿气进入；必要时加装密封胶条。
减少剧烈震动；底座加装减震垫。
