先给你一套可直接上船执行的、由浅到深的排故与修复流程（适用于 Sperry Navipilot 4000 CDU 按键失灵）。
一、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板快速判断：单个键失灵 / 全键失灵
仅个别键无反应：多为按键膜 / 触点氧化、进盐雾、机械卡滞。
全部按键无反应：多为供电、排线松动、主板按键电路故障、或系统死机。
二、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板不拆机应急处理
1.断电重启（最有效）
把 CDU 后面电源开关关掉 → 彻底断电 1 分钟以上 → 再送电。
送电后观察：是否恢复；按键有无背光 / 蜂鸣反馈。
2.面板外部清洁
用无水酒精 + 软布擦按键表面，去掉盐渍、油污、凝露。
不要用大量液体，防止渗进按键膜内部。
3.轻压 + 轻敲复位
均匀按压所有按键一圈，把可能 “卡滞” 的按键弹片复位。
用手掌轻拍面板四周（不要重击），看是否短暂恢复→判断排线虚接。
三、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板开盖检查
1.检查排线与连接器（最常见）

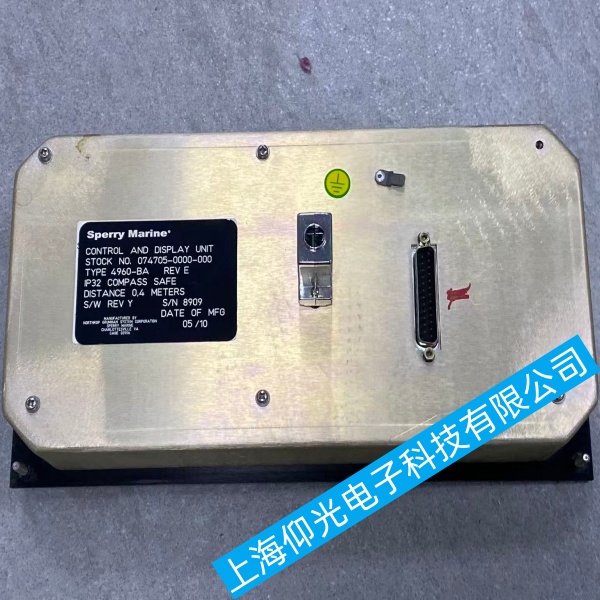

打开 CDU 后盖（4–6 颗固定螺丝）。
找到按键膜柔性排线（多为扁平软排线插在主板插座上）：
拔下 → 用酒精擦金手指 → 重新插紧、锁扣压牢。
检查所有插头有无腐蚀、绿锈、发黑；有腐蚀需清洁 / 更换端子。
2.按键膜（薄膜键盘）清洁 / 更换
Navipilot 4000 是密封薄膜按键阵列：
拆开面板前框，取出按键膜组件。
用酒精棉签轻擦膜内触点与 PCB 接触区，去除氧化与盐雾。
若按键膜破损、鼓包、触点发黑严重：直接更换同型号按键膜（备件号一般在 CDU 铭牌或手册可查）。
3.主板按键电路检查
观察主板按键回路：有无烧黑、腐蚀、电容鼓包、虚焊。
用万用表测：按键按下时对应引脚是否有电平变化；若无→线路 / IC 故障，需维修主板或换 CDU。
四、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板软件 / 系统层面
1.进入服务模式复位（谨慎）
参考 Sperry 手册：特定组合键进入 Service/Installation 菜单，可复位按键配置、恢复出厂参数。
常用：长按某键 + 多次按 MENU（不同版本略有差异）。
重要：复位前记录当前参数，避免航向 / 舵参数丢失影响航行。
2.检查系统报警与诊断
看屏幕有无：KEYBOARD FAULT / CDU COMM ERROR / COMMUNICATION LOSS 等报警。
有通讯报警：检查 CDU 与主机（NAC/NAU）之间网线 / NAVINET 4000 网络是否松动、终端电阻是否正常。
五、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板临时替代与备件方案
若按键彻底损坏：用旋钮 + 菜单组合勉强操作（Navipilot 4000 大部分功能可用右侧旋钮选菜单）。
靠港后：
优先更换按键膜（成本最低、90% 单键 / 多键失灵可解决）。
排线 / 插座腐蚀严重：更换CDU 控制显示单元（备件易找）。
六、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板预防措施
面板周围严禁喷水冲洗；用湿布擦即可。
保持驾驶室干燥、防盐雾；必要时加除湿 / 密封胶条。
每 3 个月：断电开盖，清洁按键排线与触点，检查有无腐蚀。
