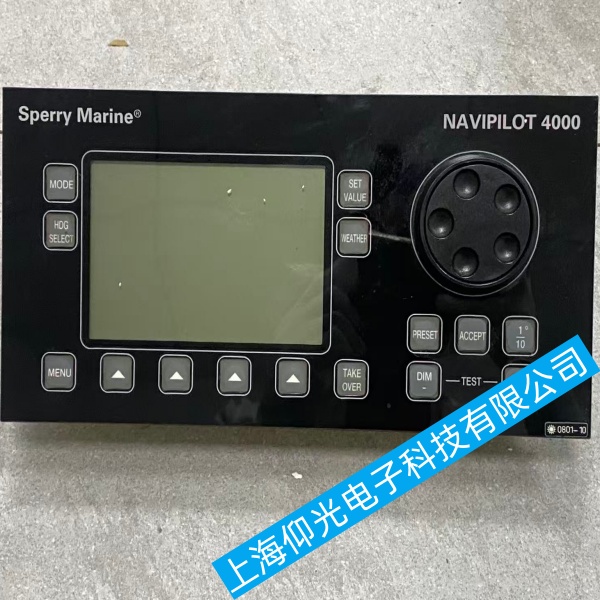

斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板通电黑屏故障检修方案

斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板通电黑屏故障检修方案
先给你一套现场可直接执行、由简到繁的排查修复流程，针对 Sperry NAVIPILOT 4000 操控面板（CDU）通电黑屏问题。
一、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板外观与电源快速排查
1.确认系统供电
检查驾驶室配电盘对应NAVIPILOT 4000断路器是否合闸、无跳闸。
用万用表测 CDU 后端电源端子：DC 24V（±10%），正负极无反接。
2.检查保险丝 / 保险管
查看 CDU 背部或旁边接线盒内 ** 保险（通常 3–5A）** 是否熔断。
熔断：先别盲目换保险；检查线缆有无短路、破皮、进水，再更换同规格保险重试。
3.电源接头与线缆
拔下 CDU 背部电源插头，检查针脚是否腐蚀、发黑、松动、进水。
重新插紧并锁紧；必要时清洁针脚（无水酒精 + 细刷）。
轻晃电源线，观察是否瞬间亮一下 —— 若有，说明电源线内部断线或接触不良，需更换。
二、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板自身简单复位与检查
1.硬重启（先做）
断开 CDU 电源开关 / 断路器，等待 3–5 分钟（放静电），再重新合闸。
2.背光 / 亮度是否被误关
通电黑屏但按键有 “嘀” 声、能操作：大概率是背光 / 亮度调到最低。
操作：按 MENU → Display → Brightness，调亮；或按面板夜间 / 白天模式键切换。
3.面板进水 / 凝露
观察面板边缘、按键缝隙有无水渍、发白、腐蚀。
轻微受潮：断电，开盖（注意防静电），用热风低温吹干，静置干燥数小时再通电。
三、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板内部板卡与连接
1.检查内部接线与排线
断电后拆开 CDU 后盖，检查主板与显示屏排线、键盘排线是否松动、氧化、针脚弯曲。
重新拔插一次，确保插紧、锁扣到位。
2.电源板（PSU）故障（高发）
通电后指示灯不亮、屏幕完全黑：多为内部电源板损坏。
测电源板输出：有无 5V、12V 输出；无输出则更换电源板（备件号常见：074851–xxxx 系列）。
3.主板（CPU 板）故障
电源正常、排线正常仍黑屏：主板故障（芯片、闪存、供电轨损坏）。
可尝试：清空故障日志 + 恢复出厂（需进服务菜单）；无效则更换主板或整机 CDU。
四、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板应急与送修建议
若船上有备用 CDU：直接更换，确认是否恢复 —— 能恢复即原面板硬件损坏。
若反复烧保险：立刻停机，排查线路短路、舵机反馈线路接地、电源正负极混线，不可强行送电。
无法现场修复：联系 Sperry Marine 原厂或国内授权维修站，提供CDU 序列号（背部标签），申请维修 / 更换备件。
五、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板预防措施
保持操控台干燥，避免凝露、雨水溅入。
定期检查电源接头、保险，清洁腐蚀点、紧固松动端子。
避免在电压波动大、发电机不稳时长期运行自动舵。
