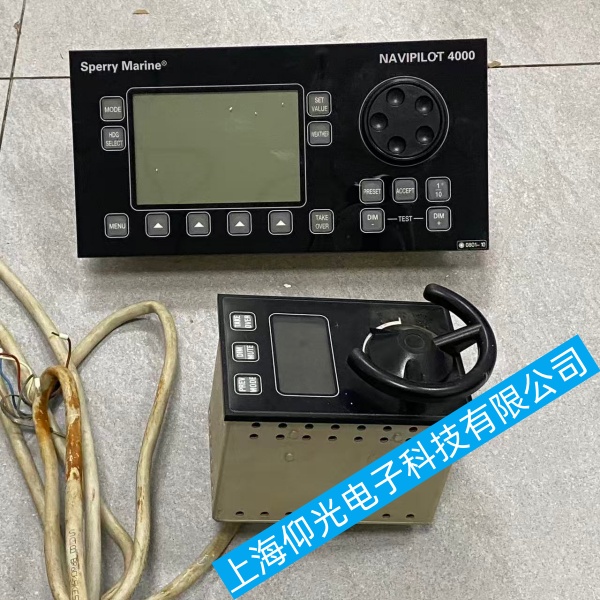

斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板无法开机故障排查修复

斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板无法开机故障排查修复
下面给你一套斯佩里 NAVIPILOT 4000 自动舵操控面板无法开机的现场排查 + 解决步骤，按顺序做，多数情况能恢复；涉及强电 / 开盖部分必须由持证电工 / 电子员操作。
一、先确认斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板系统供电（最常见）
1.检查驾驶台配电盒
确认 24VDC 输入正常（NAVIPILOT 4000 标准为 24V DC）。
测电压：22.5–26.5V 为正常；低于 21V 会保护不开机。
2.检查专用保险丝 / 空开
找到自动舵回路保险（通常 3–5A，慢熔）。
用万用表通断档测：熔断→更换同规格；换上立即再断→后端短路，不能强行送电。
3.检查电源线与接头
面板背后航空插头 / 接线端子：有无松动、氧化、烧黑。
重新插紧，必要时打磨触点；电缆外皮破损→整根更换。
二、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板面板侧快速排查
1.面板复位（RST）
面板正面有小孔 RST，用细针长按 5–10 秒，再开机。
2.背光 / 黑屏判断
无光、无指示灯：基本是供电或面板电源板坏。
按键灯亮、屏幕黑：背光板 / 屏驱动故障。
3.按键 / 电源开关
多次按压电源键，观察是否有微弱亮闪 / 指示灯微动，判断按键是否接触不良。
三、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板开盖检查（仅专业人员）
1.面板内部电源板
看 电容鼓包、烧痕、保险丝、焊点脱落。
测输入 / 输出：有 24V 入、无 5V/12V 出→电源板损坏，直接更换。
2.主板 / 通讯板
无明显烧痕但仍不开机：主板故障，需返厂 / 专业维修。
四、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板外部连接与干扰
1.检查与自动舵主机（CPU 单元）连接
通讯线 / 数据线松动或短路→面板保护不开机；重新紧固、检查屏蔽层。
2.电源干扰 / 浪涌
近期有大设备启停、换电瓶、雷击：先断开所有外接，单独供 24V 试机。
五、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板应急与预防
应急：立即切换手操舵，确保航行安全。
预防：
定期紧固接线端子、清洁插头；
避免 24V 回路并联大功率设备；
每年检查电源板电容、保险状态。
六、斯佩里 NAVIPILOT4000 船舶自动操舵仪操控面板典型结论
有 24V、保险好、插头紧→面板电源板损坏（最常见）。
换保险立即烧→线路 / 主机侧短路。
按键灯亮、屏黑→背光 / 屏幕故障。
