寺崎报警系统延伸面板EEA-221面板黑屏无显示故障排查与维修记录

寺崎报警系统延伸面板EEA-221面板黑屏无显示故障排查与维修记录

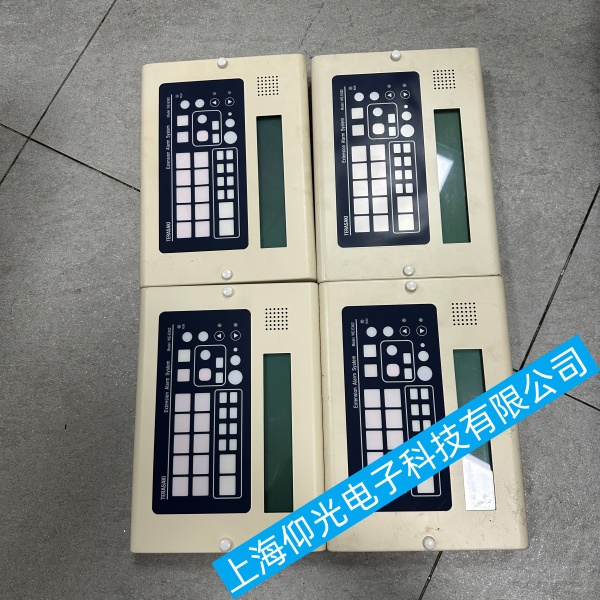

EEA-221 是寺崎（TERASAKI）EAS 报警系统的延伸操作面板，黑屏无显示是该类设备较常见的故障。根据寺崎 EAS 系统维修经验及消防报警面板通用故障规律，按以下顺序由简到繁排查：
核心：先查 24V 供电→再查通讯 / 接线→最后面板硬件 / 背光
一、寺崎报警系统延伸面板EEA-221电源排查
1.测面板供电 24VDC（端子 L+/L-），电压应 22–26V；无电压查上级电源、熔断器、空开。
2.检查电源线 / 端子：松动、氧化、铜绿→重新压接 / 更换线。
3.面板电源指示灯不亮：测内部保险丝（F1），熔断则更换同规格（1A/250V）。
4.电源正常仍黑：断电 5 分钟再上电，排除死机。
二、寺崎报警系统延伸面板EEA-221通讯与接线
1.断电拔插EEA-221 与主机通讯线（RS485 / 网线），接头清洁、无弯曲针脚。
2.检查屏蔽接地：单端接地，避免动力线干扰。
3.同回路其他面板正常→本面板通讯口损坏；全黑→主机 / 总线故障。
三、寺崎报警系统延伸面板EEA-221面板硬件
1.背光检测：通电用手电斜照屏幕，有淡字→背光板 / LED 灯条坏，需更换背光组件。
2.无背光无显示：
面板DC-DC 模块损坏（5V/3.3V 缺失）。
主控板故障：芯片 / 电容烧毁，需维修或更换面板。
3.复位：面板侧复位键长按 5 秒，恢复出厂（保留地址）。
四、寺崎报警系统延伸面板EEA-221预防措施
定期紧固端子、清洁灰尘，防潮防腐蚀。
供电加装浪涌保护器，避免电压冲击。
通讯线与动力线分开走线，减少干扰。
五、寺崎报警系统延伸面板EEA-221最终判断
供电正常、通讯正常→面板硬件损坏，建议更换 EEA-221 面板。
