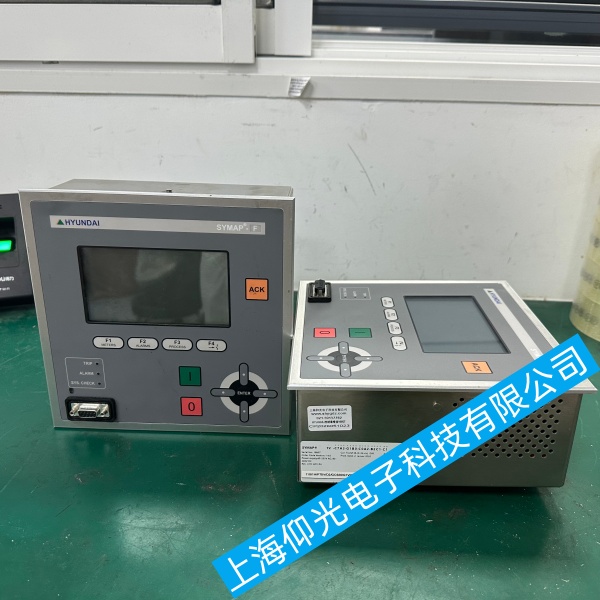

现代SYMAP-11 系列船舶发电机控制器上电黑屏故障排查与修复

现代SYMAP-11 系列船舶发电机控制器上电黑屏故障排查与修复
现代 SYMAP-11 船舶发电机控制器上电黑屏，优先按电源→连接→背光→主板 / 程序由外到内排查，多数为24V 供电异常、排线松动、保险熔断，少数为内部电源 / 显示模块损坏。
一、现代SYMAP-11 系列船舶发电机控制器外部电源与基础检查（最常见）
1.确认供电：SYMAP-11 为DC24V供电，用万用表测端子电压应在22–28V；低于 20V 或波动大，查船电、稳压模块、空气开关 / 保险丝。
2.检查接线：断电后紧固电源端子，清除氧化 / 铜绿；船用盐雾易虚接，必要时更换电源线。
3.外部回路：检查控制柜5A/250V快熔是否熔断，同规格更换，严禁加大容量。
二、现代SYMAP-11 系列船舶发电机控制器本体复位与通讯
1.硬件复位：断电 5 分钟→长按面板复位小孔10 秒→重新上电，排除程序死机。
2.断开负载：拔掉所有 I/O、通讯线（CAN / 以太网），仅保留 24V 供电，排除外设短路拉低电源。
3.背光判断：强光手电贴近屏幕，隐约有图标= 背光坏；完全黑= 主板 / 电源模块坏。
三、现代SYMAP-11 系列船舶发电机控制器内部硬件排查（断电防静电）
1.显示屏排线：拆后盖，重插 LCD 排线，擦金手指；船用振动易松动、氧化。
2.电源板检查：
看电容鼓包、烧痕、保险丝熔断。
测输入→输出电压，异常则更换原厂电源模块。
3.主板检测：无背光 / 无显示，多为电源管理芯片、背光驱动、CPU损坏；维修或更换主板。
四、现代SYMAP-11 系列船舶发电机控制器软件与固件恢复
1.固件重刷：联系厂家获取 SYMAP-11 固件，通过USB / 串口重新烧录，修复系统崩溃。
2.恢复出厂：复位后进入工程模式，恢复默认配置，排除参数异常导致黑屏。
五、现代SYMAP-11 系列船舶发电机控制器预防措施
定期紧固接线、清洁防尘，避免盐雾潮湿。
电源端加装浪涌保护器，防止电压冲击损坏电源模块。
散热通风，避免高温（>60℃）加速元件老化。
六、现代SYMAP-11 系列船舶发电机控制器送修判断
电源正常、排线完好、复位无效；
主板有烧痕、电容鼓包、芯片发烫；
背光不亮且无图像轮廓。
