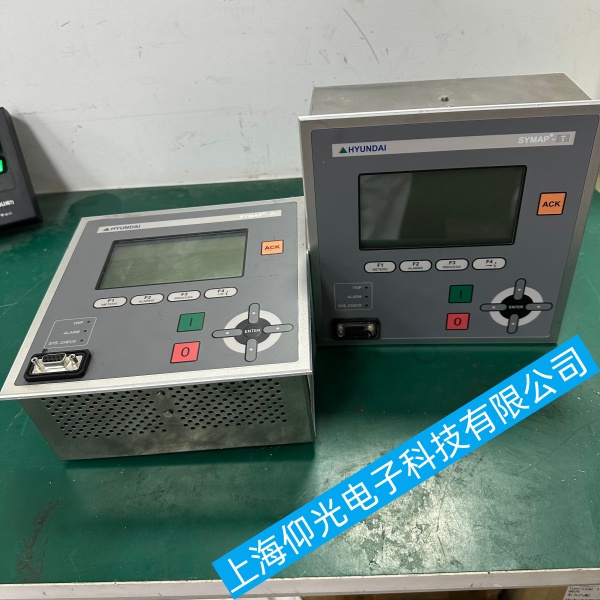

现代SYMAP-11 系列船舶发电机控制器屏幕花屏故障诊断及维修

现代SYMAP-11 系列船舶发电机控制器屏幕花屏故障诊断及维修
下面给你一份现代 SYMAP‑11 船舶发电机控制器 屏幕花屏 现场可直接执行的解决方法，按 “先易后难、不用专业工具也能做” 的顺序写：
一、现代SYMAP-11 系列船舶发电机控制器断电复位（最有效、最先做）
断开发电机控制器24V 直流电源（L+、L−），等 5 分钟让电容放电。
重新上电，长按面板 复位键 3 秒。
临时花屏、闪屏、乱码，80% 复位后正常（静电、干扰、软件卡死）。
二、检查现代SYMAP-11 系列船舶发电机控制器 24V 供电（最常见原因）
万用表测端子 24VDC：标准 20.4～28.8V。
电压低于 20V 或波动 >2V → 必花屏 / 闪屏。
检查：5A/250V 快熔保险丝、稳压模块、接线端子有无氧化 / 松动。
处理：拧紧端子、清洁氧化点、更换熔断保险丝。
三、重插现代SYMAP-11 系列船舶发电机控制器显示屏排线（60% 花屏是它引起）
全程断电操作
打开控制器面板后盖。
找到 14pin 扁平排线（屏幕 ↔ 主板）。
用橡皮擦轻擦两端金手指，清除氧化层。
重新插紧、锁扣到位，不要留松动。
针脚弯曲 / 断裂 → 更换同型号排线。
四、现代SYMAP-11 系列船舶发电机控制器背光 / 屏幕本身判断
强光斜照屏幕：有暗淡图像、无背光 → 背光板 / LED 灯条坏，更换背光组件。
屏幕全白 / 全黑 / 竖线 / 色块 → 液晶屏或驱动板损坏。
五、现代SYMAP-11 系列船舶发电机控制器抗干扰（船舶强干扰必做）
远离雷达、高频电台、变频器、大功率电机。
信号线与动力电缆分开走线，屏蔽层单端可靠接地。
电源端加24V 电源滤波器，减少干扰。
六、现代SYMAP-11 系列船舶发电机控制器软件 / 固件
备份参数 → 恢复出厂设置，排除参数错乱。
联系现代售后，重刷 SYMAP‑11 最新固件（字库 / 驱动异常会花屏）。
七、现代SYMAP-11 系列船舶发电机控制器硬件更换（最后手段）
排线 / 供电正常仍花屏 → 更换同型号 LCD/LED 屏幕模块。
屏幕无背光 / 竖线 → 更换显示驱动板。
以上无效 → 主板 GPU / 控制芯片损坏，需专业维修或换主板。
八、现代SYMAP-11 系列船舶发电机控制器日常预防
每季度清洁排线接口、检查 24V 电压。
强干扰环境加装电源滤波器、信号隔离器。
避免频繁断电上电，防止固件损坏。
