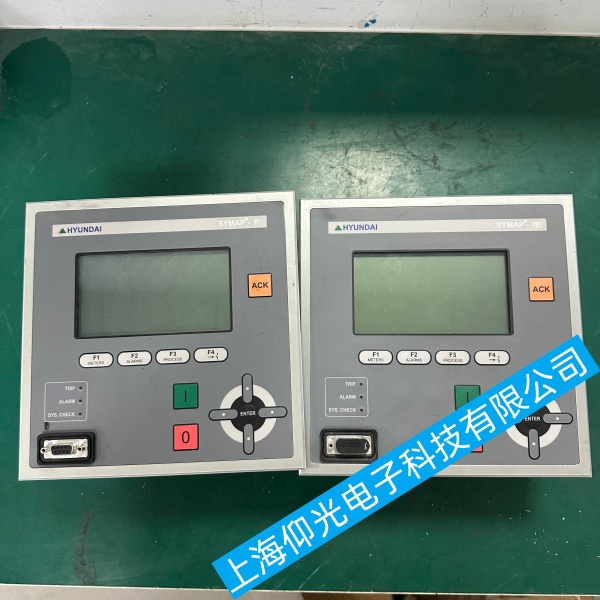

现代SYMAP-11 系列船舶发电机控制器保护功能失效故障检修记录

现代SYMAP-11 系列船舶发电机控制器保护功能失效故障检修记录
现代 SYMAP‑11 保护失效，多为电源 / 采样 / 定值 / 接线 / 硬件 / 软件六类问题，按 “先外后内、先易后难” 排查即可快速恢复。
一、现代SYMAP-11 系列船舶发电机控制器故障核心原因
硬件损坏：电源 / 采样 / 输出继电器老化、触点烧蚀；CT/PT 二次回路断线 / 短路；主板电容、芯片损坏。
参数异常：保护定值（过流 / 过压 / 欠压 / 频率）漂移、误设；保护功能被关闭；EEPROM 参数丢失。
接线与回路：二次接线松动、接地不良、干扰大；控制保险熔断、端子氧化。
软件与通讯：程序死机、版本 bug；MODBUS/CAN 通讯中断，采样数据异常。
二、现代SYMAP-11 系列船舶发电机控制器快速排查步骤（按优先级）
1.外观与电源检查
查 24VDC 供电、保险、端子电压，更换熔断保险。
看指示灯：PWR/ALARM/FAULT 状态，红灯常亮为硬件故障。
清洁主板，检查电容鼓包、继电器烧痕、接线松动。
2.参数与保护设置核对
进入菜单：确认过流、过压、欠压、过频、欠频、逆功率保护为ENABLE。
核对定值：与发电机额定值匹配（如 400V/50Hz，过流 1.25Ie）。
恢复默认：参数混乱时，恢复出厂值并重新整定。
3.采样回路（CT/PT）检测
测 CT 二次：无开路、短路，变比正确；PT 二次电压三相平衡。
对比显示值与实测值：偏差 > 5% 时，校准采样或更换模块。
4.输出与执行回路测试
手动触发保护：看继电器是否动作、触点是否导通。
查跳闸回路：断路器线圈、辅助触点、接线是否完好。
5.软件与通讯处理
重启控制器：断电 30 秒再上电，清除死机。
检查通讯线：MODBUS/CAN 接线、终端电阻，排除干扰。
升级程序：联系厂家更新固件，修复已知 bug。
三、现代SYMAP-11 系列船舶发电机控制器典型有效处理方案
过流 / 短路保护不动作：查 CT 接线、变比；更换损坏输出继电器；校准过流定值。
过压 / 欠压保护失效：测 PT 二次电压；检查 AVR 调压；重新整定电压保护值。
频率保护失灵：测转速传感器信号；检查调速器；校准频率定值。
逆功率保护拒动：查功率方向接线；CT/PT 相位；逆功率定值。
保护误动：排查接地、屏蔽；减小干扰；调整定值延时；更换损坏采样模块。
四、现代SYMAP-11 系列船舶发电机控制器预防措施
定期校验保护定值、CT/PT 精度，紧固接线端子。
每年清洁主板、检查继电器触点、更换老化电容。
做好接地与屏蔽，减少机舱电磁干扰。
备份参数，避免丢失；程序定期升级。
五、现代SYMAP-11 系列船舶发电机控制器维修更换建议
继电器、保险、端子：直接更换同规格配件。
采样 / 电源模块：故障时整体更换，校准后使用。
主板芯片级维修：难度高，建议更换整块控制板。
