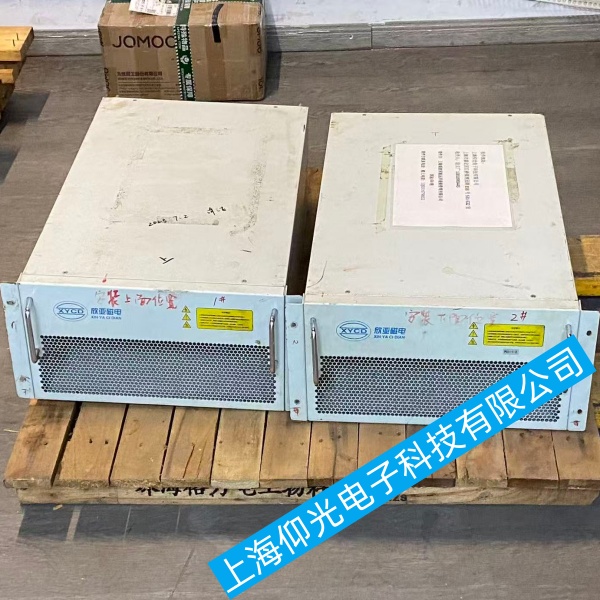

欣亚磁电等离子电源XY19-AF-W100A输出功率不稳故障排查与维修详解

欣亚磁电等离子电源XY19-AF-W100A输出功率不稳故障排查与维修详解
下面给你一套 ** 针对欣亚磁电 XY19‑AF‑W100A 等离子电源 “输出功率不稳”** 的快速排查 + 解决流程（按从易到难，现场可直接照做）。
一、先查欣亚磁电等离子电源XY19-AF-W100A外部（80% 问题在这里）
1.输入电压波动
用万用表测进线：必须稳定在 380V±10% 内。
波动大：单独给电源加稳压柜 / 在线 UPS，避开焊机、大电机同路供电。
2.接线与接地不良
检查：输入 / 输出端子、地线、负极大线无松动、无氧化、无发热变色。
重新拧紧，氧化处打磨 + 涂导电膏；接地电阻 ≤4Ω。
3.气路与等离子工况不稳（非常常见）
压缩空气 / 工艺气体压力：0.4–0.6MPa 稳定，无忽高忽低。
过滤器、电磁阀、气管：无堵塞、无漏气；电极 / 喷嘴无烧蚀、安装到位。
气压不稳→电弧抖动→功率跳变，优先把气路修好。
4.散热不良导致过热降功率
风扇转不转？滤网、风道、散热器清灰（压缩空气吹）。
开机运行时看是否报过热（E06）；环境温度控制在 0–40℃。
二、欣亚磁电等离子电源XY19-AF-W100A本体快速判定（断电操作）
1.空载 / 负载分离测试
断开割枪 / 负载，空载开机：
空载功率稳定 → 问题在负载 / 电缆 / 匹配。
空载仍跳 → 电源内部故障。
2.内部直观检查（开盖）
电容：有无鼓包、漏液、变色（最常见元凶）。
功率模块 / IGBT：有无烧黑、炸裂、异味。
线路板：有无虚焊、烧痕、元件脱落。
三、欣亚磁电等离子电源XY19-AF-W100A针对性处理（XY19‑AF‑W100A 高发点）
1）滤波 / 母线电容老化（概率最高）
表现：功率忽高忽低、带载能力差、开机正常几分钟后恶化。
处理：更换同规格高压电解电容（容量、耐压一致），最好整组换。
2）电流 / 电压采样、霍尔传感器漂移
表现：显示功率乱跳、实际输出不稳、伴随过流 / 过压报警。
处理：检查霍尔、采样电阻、运放；更换漂移器件并重新标定。
3）匹配网络 / 高频回路异常
表现：起弧困难、功率上不去、反射功率大。
处理：检查高频电容、电感、高压接头；清洁 + 更换失效件，重新调谐匹配。
4）主控板 / 驱动板参数漂移
表现：设定不变，输出慢慢飘、调电位器反应迟钝。
处理：检查 5V/15V 供电、基准电压；必要时重刷程序或换控制板。
四、欣亚磁电等离子电源XY19-AF-W100A现场快速解决步骤（建议按顺序）
1.稳定输入电压、紧固所有接线、可靠接地。
2.彻底清理气路、保证气压稳定，更换磨损电极 / 喷嘴。
3.清灰、检查风扇，排除过热。
4.空载测试：判断是电源内部还是外部负载问题。
5.开盖重点检查电容、功率模块、接线端子。
6.仍不稳：优先更换母线滤波电容；再查采样 / 霍尔 / 匹配网络。
五、欣亚磁电等离子电源XY19-AF-W100A预防建议
每季度：清灰、检查接线、校验气压、检查电极损耗。
每年：更换老化高压电容、检查霍尔与采样电路。
避免：长期满负荷、频繁启停、电网恶劣环境下运行。
