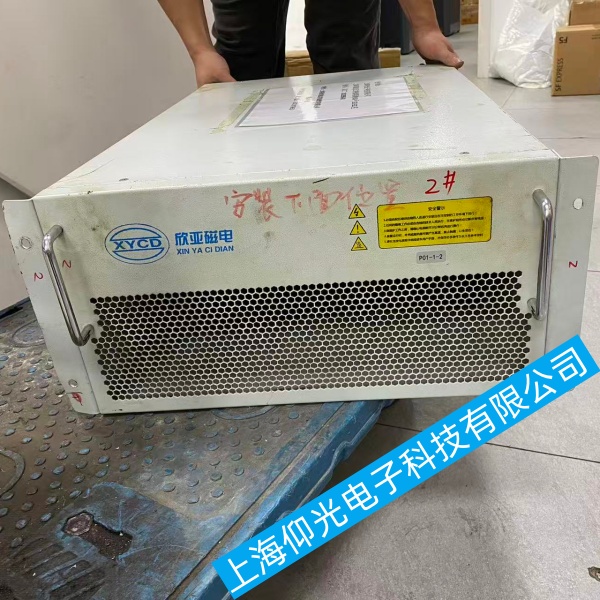

欣亚磁电等离子电源XY19-AF-W100A无法起弧故障原因分析及修复

欣亚磁电等离子电源XY19-AF-W100A无法起弧故障原因分析及修复
下面给你一套针对 欣亚磁电 XY19‑AF‑W100A 等离子电源无法起弧 的完整、可直接照着做的排查与解决流程（从最常见到最深入），按顺序来，多数情况前几步就能解决。
一、欣亚磁电等离子电源XY19-AF-W100A先做外部快速检查（必做）
1.急停与开机状态
确认急停全部复位、电源空开合闸、风机正常转。
2.输入电压
三相 380V±10%，缺相、电压过低都会不起弧。
3.地线（最容易忽略）
工件地线要粗、短、实，接触面打磨干净，接地电阻＜4Ω。
4.气压（关键）
工作气压：0.45–0.6 MPa（按该机标准）。
无水无油，过滤器排水、检查电磁阀是否堵塞 / 不动作。
二、欣亚磁电等离子电源XY19-AF-W100A割炬 / 枪头部分（耗材类，优先查）
1.电极、喷嘴烧损或未拧紧
电极消耗、喷嘴变形→直接更换。
电极螺纹一定要拧到底、锁紧。
2.枪头内部连线断 / 松
断电拆开枪头：主电流铜线、引弧线、气管是否脱落、烧断。
3.引弧线（高频线）通断
万用表通断档：一端接引弧线，一端接喷嘴，应导通；不通则线断或枪头内部接触不良。
三、欣亚磁电等离子电源XY19-AF-W100A高频引弧部分（有高频、无弧；或无高频）
1.有无高频火花
扣枪，听 / 看有无 “滋滋” 高频放电声、火花。
2.无高频：查火花隙（放电间隙）
间隙：0.8–1.2 mm，表面清洁无氧化。
打磨、调间隙、紧固接线。
3.高频板 / 引弧板损坏
板件发黑、烧糊、元件炸裂→更换引弧板。
引弧电流一般在 25–30A 左右，过大易烧板。
四、欣亚磁电等离子电源XY19-AF-W100A内部电气排查（前面都好再做）
1.保险丝 / 整流桥 / IGBT
检查主保险、整流模块、IGBT 是否炸裂、烧黑、开路 / 短路。
2.控制板、继电器、接触器
控制板有无报警灯、继电器是否吸合、接触器触点是否烧蚀。
3.霍尔传感器 / 电流反馈
传感器损坏会导致无电流反馈、无法起弧→检测更换。
五、欣亚磁电等离子电源XY19-AF-W100A典型 “无法起弧” 速查
有高频、不起弧：地线不良、电极 / 喷嘴坏、引弧线接触不良、气压不对。
无高频、不起弧：火花隙坏、高频板坏、控制板未给出引弧信号。
一扣枪就跳闸 / 烧保险：内部短路（IGBT、整流桥、变压器）。
六、欣亚磁电等离子电源XY19-AF-W100A预防性维护（减少复发）
每班：排水、检查电极 / 喷嘴、紧固地线。
每周：清理散热风扇、滤网，检查高频火花隙。
每月：检查电缆、接头、继电器触点。
