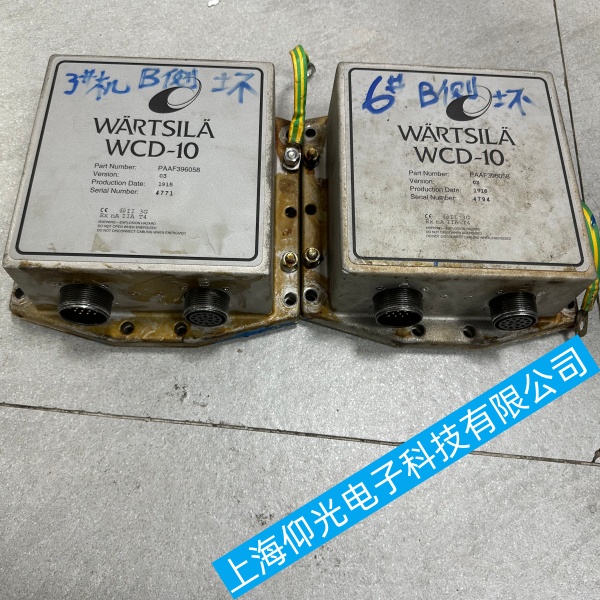

船用瓦锡兰 WCD-10 模块出现“信号传输异常”（丢帧、CRC 错误、Ack 失败等）时，90 % 与 CAN 物理层或周边干扰有关。结合最新排查案例，可按“先物理→再隔离→后软件”三步快速定位并解决：
1、船用瓦锡兰WCD-10模块物理层速查
a. 终端电阻：断电测 CAN_H-CAN_L 电阻，应为 60 Ω（两 120 Ω 并联）。若 < 50 Ω 或 > 70 Ω，说明支线过多、终端脱落或线缆短路，先整改。
b. 线束与屏蔽：WCD-10 到主干段必须用 22–20 AWG、≥45 绞/米的屏蔽双绞；屏蔽层在主机端单点接船体地，末端浮空，断缆处用热缩管恢复，禁止“猪尾巴”接地 。
c. 插针氧化：X1、X2 插头拆下后若见绿锈，用 1 000 目砂纸轻磨→电气硅脂→重新插紧，确保接触电阻 < 0.1 Ω。
2、船用瓦锡兰WCD-10模块干扰定位与排除
a. 示波器/FFT：用 CANScope 测共模电压，若出现 1 264 kHz 等固定频点且与逆变器载波吻合，可判定为变频机组串扰；对应在 WCD-10 前级加共模电感或 CAN-Bridge 网桥，将波形整形后重发 。
b. 布线隔离：CAN 线应与 230 V/440 V 动力缆分开走线，最小间距 0.5 m；必须交叉时保持 90°，不可同扎带捆扎 。
c. 隔离模块：若两地网电位差 > 7 V（共模超 ±12 V 极限），在模块侧加 CTM1051(A)HQ 级隔离收发器，可阻断地回流并提升 ±36 V 瞬态耐受 。
3、船用瓦锡兰WCD-10模块节点与软件验证
a. 节点离线：逐段拔掉同一总线上其他节点，若错误帧骤降，说明被拔节点 ACK 失效或波特率漂移；恢复后刷新其 16 MHz 晶振或统一采样点 75 %。
b. IOP 版本：WCD-10 与主机 ECU 版本不匹配时，会周期性发“Frame Error”；用 ServiceTool 核对 *.iop，必要时把 ADDR 跳线置 Recovery 强制刷同版固件。
c. 总线负载：机舱高抖动环境易把 125 kbit/s 负载推到 > 65 %，导致优先级低的报文被冲掉；适当提高波特率至 250 kbit/s 或错峰发送，可降负载至 < 40 % 。
4、船用瓦锡兰WCD-10模块快速验证
– 临时在 WCD-10 端加 220 µF/35 V 电解 + 100 nF 陶瓷吸收，同时套铁氧体磁环（阻抗 600 Ω@1 MHz），若 10 min 内错误帧从 > 2 000 降到 < 100，即可确认干扰为主因，后续改为定型滤波盒。
– 若仍丢帧，直接换整机备件并送岸基测“BGA-CAN 收发器-过孔”三项，芯片交期 4-6 周。
按以上流程，一般 30 min 可锁定“线-隔离-节点”哪一级出错，避免船舶因 WCD-10 信号异常而降功率或误报警 。
