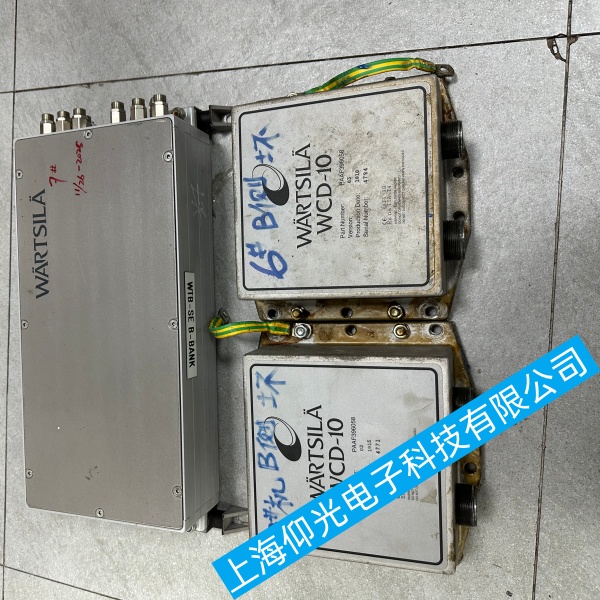

船用瓦锡兰 WCD-10 模块“频繁重启”90 % 以上由“供电瞬断→看门狗动作”或“内部 DC-DC 保护”引起。结合实船维修案例与最新资料，可按“先外后内、先电后码”的顺序快速定位：
1、船用瓦锡兰WCD-10模块立即备份故障代码
上电后趁还没重启，用 Wärtsilä ServiceTool 读取 Event Log，把 Code 与时间戳拍照留存；掉电后记录会清零，这一步决定后续是“软件”还是“硬件”方向 。
2、船用瓦锡兰WCD-10模块外部 24 V 供电瞬断排查
用 2 G/S 采样率的示波器勾住模块 X1-1/2（+24 V/0 V），若出现 < 2 ms、跌落到 18 V 以下的尖谷，即为“微断电”——船电接触器抖动、保险丝座氧化或变频机组回流都会引起；
临时把模块拉到独立 24 V 稳压电源，若重启消失，即可锁定外部线路；根治办法：给 WCD-10 单独一路带 CVT 的 24 V 分电箱，并在进线端并 4700 µF/50 V 低 ESR 铝壳电解吸收浪涌 。
3、船用瓦锡兰WCD-10模块保险丝与插头微接触
机舱高频振动易使 2 A 快熔保险丝与座子出现“亚开路”——万用表量正常，但冲击电流时瞬断；直接换新保险丝并压紧弹片，同时检查 X1 插头定位扣是否断裂、针脚是否发绿，必要时整体更换插头 。
4、船用瓦锡兰WCD-10模块内部 DC-DC 过流/过热
拆壳后上电，看 LT8609 芯片附近 47 µF/50 V 电解是否鼓包，输出 +5 V 纹波 > 80 mV 即判定老化；
用红外点温枪测 LT8609 表面，若 3 s 内从 50 ℃ 跳到 > 110 ℃，说明后级短路或芯片本身失效，导致周期性过温保护→重启；
常见后级短路点：CAN 收发器 TJA1051 对地击穿、铝电解液腐蚀到 5 V 平面、铝屑掉在 BGA 下。用 200 mΩ 档测 5 V‐GND，< 2 Ω 即存在短路，分段割线可定位 。
5、船用瓦锡兰WCD-10模块软件/看门狗
若 Event Log 里出现 “Task Watchdog Reset” 或 “Stack Overflow” 字样，说明不是电源而是程序跑飞：
检查最近是否升级过主机 ECU 却未同步刷 WCD-10 的 IOP 文件，版本不匹配时 30 s～120 s 必重启；用 ServiceTool 重刷同版 *.iop 后，故障可立即消失；
若刷写失败，可把 ADDR 跳线拔到“Recovery”再上电，强制进入 Boot-ROM，再灌原厂镜像 。
6、船用瓦锡兰WCD-10模块环境干扰与接地
共轨阀组高频通断时，负线浪涌可达 ±80 V，WCD-10 的 24 V 与屏蔽地若共用一根 < 4 mm² 线，极易诱发 SOC 内部看门狗误复位；
解决：24 V 负线单独拉 6 mm² 回负排，屏蔽层在机壳单端接地，并在 X1 口加 TVS 管（SMCJ28A）对地吸收。
7、船用瓦锡兰WCD-10模块快速验证
临时在 24 V 入口并 2200 µF + 0.1 µF 组合，再串 1 Ω/5 W 电阻限浪涌，若重启间隔从 5 min 延长到 > 2 h，说明电源瞬断/浪涌为主因；
若仍重启，直接整机更换备件，坏件送岸基做 “BGA 重焊 + 三防漆修补”，芯片交期 4-6 周 。
按以上步骤，现场一般 30 min 可判明“线路-模块-软件”哪一层出错，避免船舶因单点 WCD-10 反复重启而进入降功率或瘫痪状态。
