阿法拉伐船舶分油机EPC50 OP板屏幕显示异常故障维修攻略

阿法拉伐船舶分油机EPC50 OP板屏幕显示异常故障维修攻略

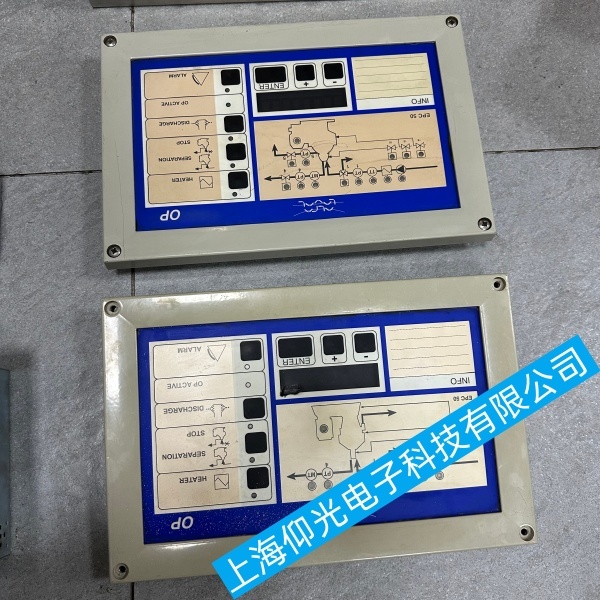

阿法拉伐船舶分油机 EPC50 OP 板出现“屏幕显示异常”（花屏、白屏、黑屏、闪屏、缺划、反复重启等）时，可按“电源→排线→干扰→软件→硬件”五步快速定位。综合 2024-2025 年实船维修案例，可执行下列操作：
1、先确认 阿法拉伐船舶分油机EPC50 OP板24 V 供电
用万用表量 X1 端子，应稳定 24 VDC（-6 % ~ +10 %）。低于 20 V 或纹波 >2 V 会直接导致黑屏、闪屏；先查船电稳压模块、机内 3 A 慢熔保险是否熔断，插头有无盐雾腐蚀，处理到电压稳定再复测 。
2、目视＋示波器查阿法拉伐船舶分油机EPC50 OP板“通病”电容
拆壳后重点看电源区 470 µF/25 V 与 100 µF/16 V 两只电解，鼓包、漏液必换。多篇案例测得失效电容两端纹波 Vp-p 高达 7.6 V，致使 5 V 失控，CPU 反复复位，面板表现为“WAIT! → 黑屏 → 再 WAIT!”循环；更换同规格低 ESR 电容后，Vp-p 降至 0.4 V，屏幕立即恢复正常 。
3、重插阿法拉伐船舶分油机EPC50 OP板 LVDS/背光排线
14-pin 扁平电缆、LVDS 线松脱或针脚氧化，会出现花屏、白屏、背光灭；断电后用橡皮擦金手指，再插紧并锁扣，60 % 的“花屏/白屏”可立即消失 。
4、排除阿法拉伐船舶分油机EPC50 OP板外部干扰
船舶雷达、高频对讲机辐射会使 TFT 出现横条闪屏；临时关闭大功率 RF 源或给屏壳加贴铜箔屏蔽，可快速验证是否 EMC 问题；若确认，永久措施改用双屏蔽电缆并单端接地 。
5、阿法拉伐船舶分油机EPC50 OP板软件/固件层
长按 Reset 10 s 冷启；若仍卡在 Logo 或反复重启，用 Service 口连笔记本，通过阿法拉伐 EPC Tools 重刷最新 IMG 镜像；版本错配曾导致“蓝屏 + 报错 0x5A”，刷机即恢复 。
6、阿法拉伐船舶分油机EPC50 OP板硬件深度检查
若电容、排线、软件都无问题，继续量主板 5 V、3.3 V、1.8 V 三档，任一档塌陷 ⇒ 对应 DC-DC（常见 LT8630 或 LDO）损坏，按同型号更换；
示波器量 25 MHz 晶振，无波形多为主控 BGA 虚焊，需专业返修台重焊或更换整板 。
7、仍无恢复
经以上步骤仍花屏/黑屏，且诊断软件提示“Panel disconnected”或反复重启，可判断为 CMA130 内部驱动芯片或屏线断线，建议直接更换阿法拉伐原厂显示前面板（件号 3DDE300410），现场 15 min 可完成互换，减少停航时间 。
操作提示：全程先断电再插拔，戴防静电手环；修复后给新电容涂散热胶、在接插件表面喷防蚀蜡，可延长高温高湿环境下的使用寿命。
