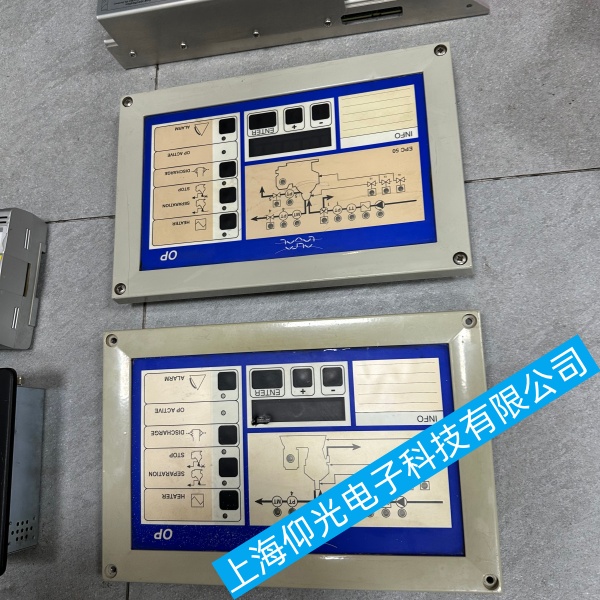

阿法拉伐船舶分油机 EPC50 OP 板“完全不开机”（黑屏、无背光、无提示音）时，90 % 以上都是“24 V 没送到”或“板内电源器件损坏”导致。把下列 6 步做完，通常可在 30 min 内定位：
1、先确认阿法拉伐船舶分油机EPC50 OP板外部 24 V
用万用表量 OP 板底部 X1 端子 24 V 输入，应稳定 24 VDC（-6 % ~ +10 %）。低于 20 V 或波动 >2 V 会直接黑屏；先查船电稳压模块、机内 3 A 慢熔保险是否熔断，插头有无盐雾腐蚀，处理到电压稳定再复测 。
2、看阿法拉伐船舶分油机EPC50 OP板待机电流
上电瞬间正常板应吸入 0.25 A 左右随后降到 0.15 A；若电流始终为 0 A ⇒ 进线断或保险开路；若电流立刻 >0.6 A 且电压被拉低 ⇒ 板内短路，立即断电，避免把 24 V 电源也拖垮 。
3、阿法拉伐船舶分油机EPC50 OP板拆壳查“通病”电容
断电 5 min 后打开后盖，目视电源区 470 µF/25 V 和 100 µF/16 V 两只电解有无鼓包、漏液；鼓包必换。多篇 2024-2025 年实船案例表明：该电容失效后，5 V 纹波会从正常 <50 mV 恶化到 7 V 以上，导致 CPU 反复复位，面板表现为“黑屏-重启-黑屏”循环 。
用示波器量 5 V 端，若 Vp-p >1 V 且呈锯齿波，基本可锁定电容；更换同规格低 ESR 电容后波形应恢复一条直线，面板多能立即点亮 。
4、量阿法拉伐船舶分油机EPC50 OP板内部稳压
若电容外观良好，继续量 5 V、3.3 V、1.8 V 三档；任一档塌陷 ⇒ 对应 DC-DC（常见 LT8630 或 LDO）损坏，按同型号更换即可。
若 5 V 正常但 3.3 V 只有 2.1 V，多为后续 BGA 短路，建议停止再通电，直接送修，避免高温反复烧毁焊盘 。
5、排除阿法拉伐船舶分油机EPC50 OP板外部短路拖垮
把 CAN/RS-485、I/O 电缆全部拔掉再上电：
– 不再掉电 ⇒ 外部传感器或线束短路，逐段回插定位；
– 仍掉电 ⇒ 故障在板内，继续第 6 步。
6、阿法拉伐船舶分油机EPC50 OP板故障仍无恢复
经以上步骤仍黑屏、电流异常或 5 V/3.3 V 塌陷，多为 CPU 或 Flash BGA 虚焊、击穿，属芯片级故障；建议停止反复上电，直接联系阿法拉伐授权维修中心或专业板级维修商做换板或重焊 。
操作要点：全程先断电再插拔，戴防静电手环；修复后给新电容涂散热胶、在保险丝座喷防蚀蜡，可延长高温环境下的寿命。
