船舶 ABB SYMPOL D 控制器出现“显示异常”（花屏、白屏、蓝屏、黑屏、闪屏或图像缺划）时，可按“由外到内、先软后硬”的顺序在 30 min 内完成定位。综合 2025 年多家维修站最新案例，常用排故步骤如下：
1、先确认船舶ABB SYMPOL D控制器供电
用万用表量 CMA130 面板背面的 24 V 输入，应稳定 24 VDC（-6 % ~ +10 %）。低于 20 V 或波动 >2 V 会直接导致黑屏、闪屏；此时先查船电稳压模块、保险丝（5 A×250 V 快熔）是否熔断，插头有无盐雾腐蚀，处理到电压稳定再复测 。
2、船舶ABB SYMPOL D控制器重插屏→主板排线
断电 5 min 后把 14-pin 扁平电缆、LVDS 线重新插紧，针脚轻微氧化用橡皮擦净再复位。现场 60 % 的“白屏/花屏”仅仅是排线松脱造成 。
3、看船舶ABB SYMPOL D控制器背光与触摸
上电后贴近屏幕斜视若有暗淡图像但无背光 ⇒ 高压条或 12 V 背光 MOS 管损坏，更换同型号高压条即可；
若图像正常但触屏无反应 ⇒ 重新校准触控或更换触摸面板排线，仍无效则换触控板 。
4、船舶ABB SYMPOL D控制器排除外部干扰
船舶雷达、高频对讲机会使 TFT 出现横条闪屏；临时关闭大功率 RF 源或给屏壳加贴铜箔屏蔽，可快速验证是否 EMC 问题 。
5、船舶ABB SYMPOL D控制器软件/固件层
长按右下角“Reset”键 10 s 冷启；若仍卡在开机 Logo 或花屏，用 Service 口连笔记本，通过 SYMPOL Tools 重刷最新 IMG 镜像；版本错配曾导致“蓝屏+报错代码 0x5A”现象，刷机即恢复 。
6、船舶ABB SYMPOL D控制器主板/显示板硬件
拆壳后目测主板 5 V、3.3 V 钽电容有无鼓包、烧黑；鼓包件全部更换，再测 LVDS 5 V 是否塌陷。
用示波器量 25 MHz 晶振，无波形多为主控 BGA 虚焊，需专业返修台重焊或更换整板 。
7、船舶ABB SYMPOL D控制器仍无法恢复

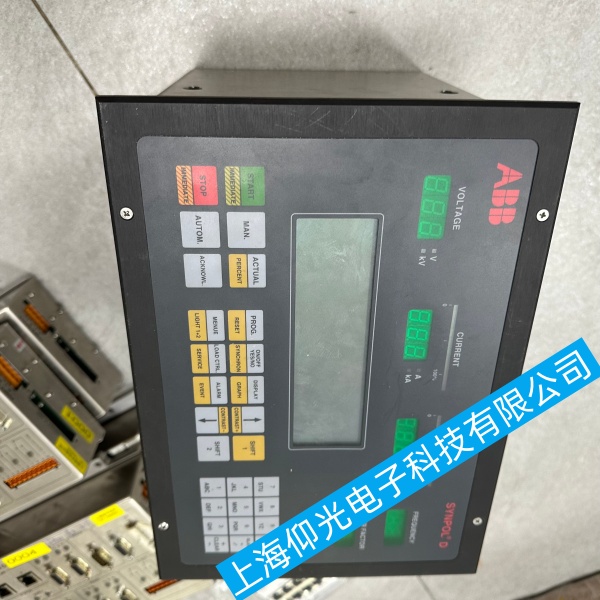

以上步骤做完仍白屏/黑屏，且诊断软件提示“Panel disconnected”或反复重启，可判断为 CMA130 内部驱动芯片或屏线断线，建议直接更换 ABB 原厂显示前面板（CMA130 3DDE300410），现场 15 min 可完成互换，减少停航时间 。
操作提示：全程先断电再插拔，戴防静电手环；装好后面板四周加一圈硅胶密封条，可减缓盐雾侵入，延长屏寿命。
