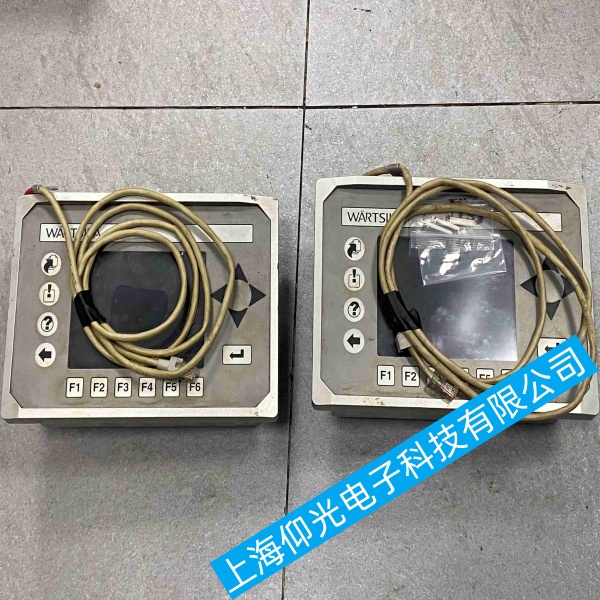

瓦锡兰 46MCT02 主机控制面板通讯中断故障快速维修技巧

瓦锡兰 46MCT02 主机控制面板通讯中断故障快速维修技巧
检修前安全要求：主机切就地停机，切断控制柜总电源，防止误动作。该面板通讯绝大多数为 CAN‑BUS 总线，通讯中断代表面板无法和缸控模块、其他 MCT 单元、网关之间交换数据。
一、瓦锡兰 46MCT02 主机控制面板软重启复位，处理临时通讯故障
先记录当前所有报警与故障代码。断开控制面板 24V 供电，断电静置 5‑10 分钟。所有主机侧缸控模块、远程 I/O 模块一同断电重启。上电后观察报警是否消除。如果重启后通讯短暂恢复又断开，说明存在间歇性硬件故障，不能只靠重启解决。
二、检查瓦锡兰 46MCT02 主机控制面板供电与接地
万用表检测控制面板 24V 输入电压，运行电压稳定在 22.5‑26VDC，电压波动过大极易造成 CAN 总线掉线。检查控制柜、控制面板外壳保护接地是否牢靠。屏蔽线缆的屏蔽层单端接地，禁止两端同时接地形成环流干扰总线信号。检查接线端子有没有松动、氧化、进水腐蚀。
三、瓦锡兰 46MCT02 主机控制面板CAN 总线线路物理层排查
找到面板后面 CAN‑H、CAN‑L 两根双绞线。目视检查线缆有无破损、挤压，CAN‑H 和 CAN‑L 不能出现短路，也不能和 24V 电源、地线短路。
使用万用表在总线两个终端位置测量总线电阻，总线两端终端电阻正常总阻值约 60Ω；单独一端测量单颗终端电阻为 120Ω。电阻异常代表终端电阻丢失、损坏或者总线中间短路断路。
沿着线路查整条总线，查看中间分线端子有没有虚接，双绞线不要和动力电缆近距离并行走线，避免动力干扰造成通讯时断时续。
四、瓦锡兰 46MCT02 主机控制面板分段隔离排查，定位故障节点
把 46MCT02 后面 CAN 总线出线端子断开，控制面板单独上电。然后由近到远逐个接入总线上各个从站模块，每接上一个模块观察通讯是否恢复。当接入某一块模块立刻报通讯中断，就代表该缸控模块或者该段线路故障，把故障节点从总线移除，其余设备通讯即可恢复。
若断开所有外部总线后报警依旧存在，则故障在 46MCT02 本机内部通讯电路。
五、核对瓦锡兰 46MCT02 主机控制面板软件版本与网络参数
进入面板系统日志查看故障记录。总线上各个 MCT 模块、缸控单元固件版本差异过大，容易出现通讯不兼容、频繁掉线。核对模块地址，总线内不能出现重复站点地址冲突，地址冲突会直接造成整条总线通讯瘫痪。
不要随意修改 CAN 波特率，整条总线所有站点波特率参数必须保持一致。
六、瓦锡兰 46MCT02 主机控制面板内部硬件检查
拆开控制面板后盖，检查主板上 CAN 总线收发芯片、总线接线插座焊点有无虚焊。CAN 芯片发烫多数已经损坏。检查主板有无水渍锈蚀痕迹。拔插主板与后背端子板连接线，清理插头针脚氧化层。
主板后备电池电压低于 2.5V 时，会丢失通讯参数引发通讯故障，更换纽扣电池后重新设置总线参数。
七、瓦锡兰 46MCT02 主机控制面板板级硬件维修判定
外部线路、终端电阻、各个从站设备全部确认正常，面板仍然持续报通讯中断，故障基本锁定为本机 CAN 收发电路损坏。常见损坏元器件：CAN 收发器芯片、总线隔离光耦、总线保护二极管。需要板级维修更换元器件。若主控 FPGA 故障，也会引发无通讯。维修完成之后上电，整条总线重新测试通讯。
