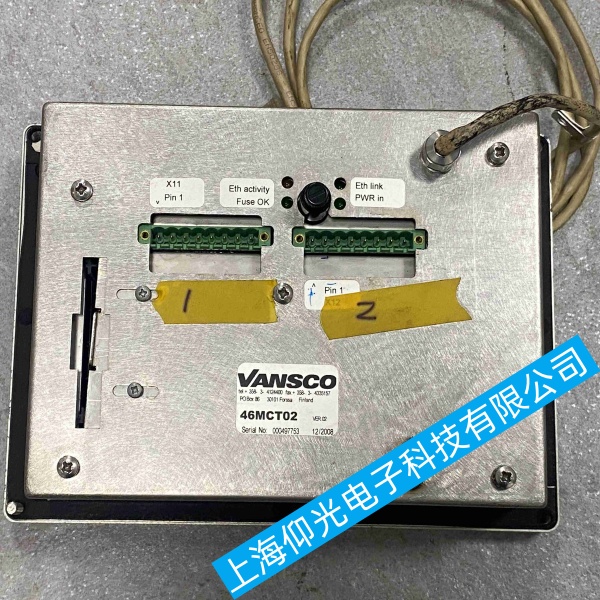

瓦锡兰 46MCT02 主机控制面板完全黑屏故障分析与维修实操

瓦锡兰 46MCT02 主机控制面板完全黑屏故障分析与维修实操
所有检修前，主机切至就地停机状态，切断控制柜总电源，防止意外触发主机动作。
一、瓦锡兰 46MCT02 主机控制面板断电复位，排除临时死机故障
断开面板后方 24V 电源开关，拔掉供电端子，完全断电静置 5‑10 分钟，释放主板残余电荷。断开所有外接 CAN 总线、IO 信号线缆，控制面板不带任何外部负载单独上电测试。上电观察面板内部有无指示灯亮起，风扇有无转动。断电复位后恢复显示，属于系统临时死机，后续再逐一接回外部线路。
二、瓦锡兰 46MCT02 主机控制面板输入供电回路检测（黑屏最高发原因）
万用表测量控制面板 24VDC 输入电压，上电瞬间电压不得低于 22.5V，运行期间电压不能跌落。检查控制柜内供电保险丝，查看保险丝有无熔断、端子有无松动氧化。测量电源回路，若电压正常但面板无任何反应，故障点在控制面板内部电源板。拆开后盖目视检查电源板电解电容，查看电容有没有鼓包、漏液，5V、3.3V 稳压芯片有无发烫。电源板次级电压缺失，会直接造成整机黑屏无显示。
三、瓦锡兰 46MCT02 主机控制面板区分背光损坏还是整机无启动
上电之后在黑暗环境用手机手电筒斜着照射屏幕表面。如果屏幕深处能够看见淡淡的文字或者画面，代表主板已经正常启动，故障仅为背光回路损坏，排查屏幕背光驱动板、屏背光供电排线。手电筒照射完全看不到任何图像，代表主控主板没有完成启动，故障在主板、闪存或者核心供电回路。
四、瓦锡兰 46MCT02 主机控制面板外部通讯与外围设备隔离排查
断开所有 CAN 总线通讯线，与其它 MCT 模块、网关、远程 I/O 单元完全脱离。总线上有设备短路故障时，会把控制面板总线电压拉垮，造成主板无法启动、屏幕黑屏。不带总线单独上电测试，如果屏幕点亮，就逐个接回总线设备，定位出故障的外围模块。同时检查后面所有接线端子有没有进水、腐蚀、针脚短路。
五、瓦锡兰 46MCT02 主机控制面板拆机内部硬件检查（断电后操作）
打开控制面板后盖，目视检查主板有没有烧黑痕迹、水渍锈蚀痕迹。检查连接主板和液晶屏之间的 LVDS 屏线，拔下屏线插头，擦拭插头针脚后重新插紧，屏线松动断裂是黑屏常见诱因。测量主板纽扣后备电池电压，电压低于 2.5V 直接更换电池，电池失效会导致启动参数丢失无法开机黑屏。检查板载内存条金手指，取下用橡皮擦拭再复位安装。
六、瓦锡兰 46MCT02 主机控制面板固件系统损坏排查
供电、屏线全部正常依旧黑屏，主板没有任何启动迹象，大概率板载 Flash 存储里面的系统固件损坏。普通断电复位无法修复，需要使用专用调试串口下载线，重新刷写对应硬件版本的 46MCT02 固件程序。没有原厂固件文件，不要自行刷写，版本不匹配会造成设备彻底报废。
七、瓦锡兰 46MCT02 主机控制面板板级硬件故障判定与维修
刷写完固件仍然黑屏，为主板硬件故障。常见损坏位置：主控电源稳压芯片、复位电路、FPGA 主控芯片、Flash 存储芯片。复位电路故障会让控制器一直处于循环复位状态，屏幕始终黑屏。这类故障需要电路板级维修，更换损坏元器件；液晶屏玻璃本体损坏则需要更换整套液晶显示模组。
