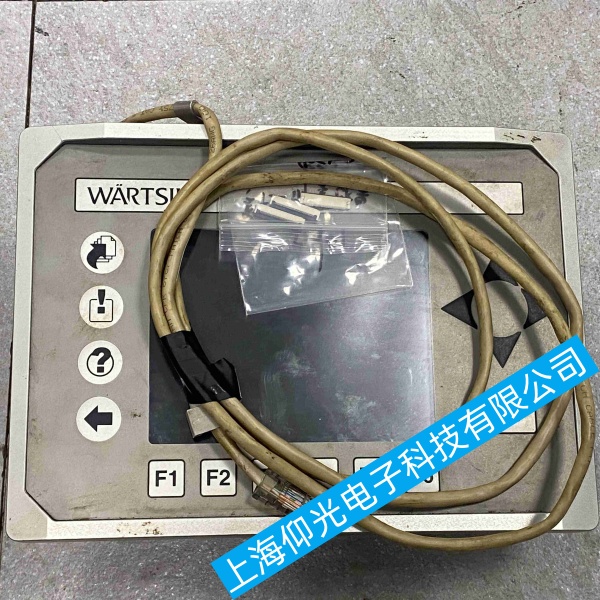

瓦锡兰 46MCT02 主机控制面板开机卡在启动画面故障排查与修复

瓦锡兰 46MCT02 主机控制面板开机卡在启动画面故障排查与修复
一、瓦锡兰 46MCT02 主机控制面板现场断电复位
先将控制面板后方 24V 直流电源开关完全断开，拔掉电源接线端子，完全断电等待 5‑10 分钟，释放主板残余电量。期间把连接到控制面板所有外部通讯线缆、CAN 总线、信号接线全部拆下，不带任何外接负载单独上电测试。如果可以正常进系统，说明外部线路短路、外围设备干扰导致启动卡死，逐根接回线缆，找到引起卡死的那一路外部设备。
二、瓦锡兰 46MCT02 主机控制面板供电回路检测
用万用表测量输入 24V 直流电压，上电瞬间电压不能低于 22.5V，启动过程电压不能出现大幅度跌落。检查控制柜内电源保险丝，查看有无熔断、虚接。检查控制面板内部电源板，观察电解电容有没有鼓包漏液。电压不稳、启动瞬间压降过大是该机型卡 logo 非常常见的诱因，电源老化带载能力不足，自检无法完成就停留在启动画面。
三、瓦锡兰 46MCT02 主机控制面板外部硬件与通讯排查
断开与主机其它 MCT 模块、网关、I/O 板之间的 CAN 总线连接线。控制面板启动的时候会扫描总线上所有从站设备，如果某一块从站设备故障拉低总线，会造成自检卡死无法进入操作界面。单独给 46MCT02 本体上电，不接总线，若顺利启动，故障就在总线上其它设备，逐个接回总线设备，定位故障站点。同时检查后面板所有接线端子有无进水腐蚀、针脚短路。
四、瓦锡兰 46MCT02 主机控制面板拆机内部检查（断电后操作）
拆开控制面板后盖，先目视检查主板，查看有无烧痕、进水锈蚀。该控制器为工控主板架构，卡住启动画面大概率是板载闪存、系统存储芯片数据损坏，或者主板内存接触不良。可以检查板载内存条，取下后用橡皮擦拭金手指，重新装回。检查主板上纽扣后备电池电压，电压过低会造成启动参数丢失，卡在启动界面，电压低于 2.5V 直接更换同规格纽扣电池后重试上电。
五、瓦锡兰 46MCT02 主机控制面板软件固件故障处理
断电复位、外部线路全部断开之后依旧卡在启动画面，基本判定内部固件、系统分区损坏。此故障无法在面板上做普通恢复出厂。需要使用专用下载线，连接面板调试串口，重新刷写对应版本的 46MCT02 系统固件程序。刷写固件前务必确认固件版本号与硬件匹配，版本错误会直接导致彻底无法开机。如果船上无固件程序，不建议自行刷写，联系瓦锡兰服务或者专业工控维修。
六、瓦锡兰 46MCT02 主机控制面板硬件损坏维修判定
刷写固件之后故障依旧，就是主板硬件损坏。常见损坏点位：主控 FPGA 芯片、Flash 存储芯片、电源稳压芯片，复位电路故障。复位信号一直处于低电平，控制器反复复位循环，画面就一直停留在开机 logo。这种情况需要电路板级维修，更换故障芯片。
安全提醒
船上主机运行期间严禁拔插控制面板接线。所有拆机检修操作，主机必须转到就地停机状态，切断控制柜总电源，防止误触发主机动作造成危险。
