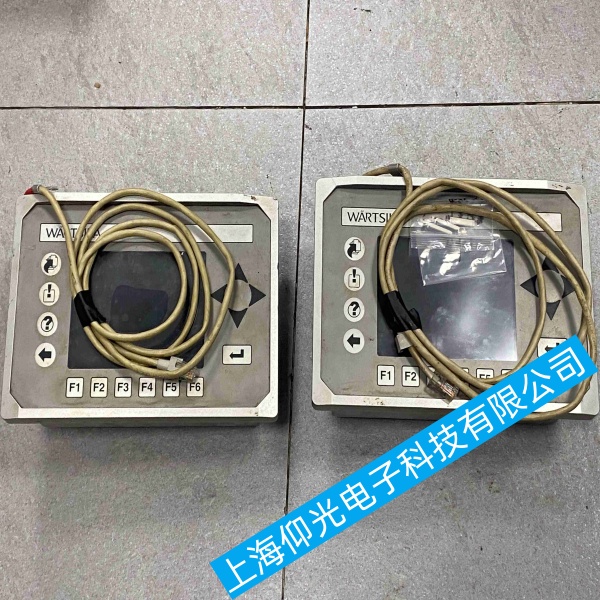

瓦锡兰 46MCT02 主机控制面板上电反复重启故障诊断与修复案例

瓦锡兰 46MCT02 主机控制面板上电反复重启故障诊断与修复案例
整体排查遵循先外部电源、后接线通讯、再最小系统、最后板级硬件维修的顺序，全程断电操作，做好静电防护，不要频繁反复上电，避免二次烧坏电路板。
一、瓦锡兰 46MCT02 主机控制面板外部供电回路排查
先断开控制面板所有外接插头，单独测量送到面板的 24VDC 供电电压。上电瞬间观察万用表，若电压上电后立刻下跌、抖动，随后回弹，就是供电问题。
检查供电电源模块，开关电源老化带载能力变差，空载电压正常，一带负载电压就掉，触发面板欠压保护复位。可以直接外接一台完好的 24V 直流电源单独给控制面板供电测试，如果不再重启，说明原船上供电回路故障。
检查电源保险、接线端子，端子螺丝松动、线缆氧化、虚接会造成瞬时断电重启，紧固所有供电正负接线，检查线缆有无破皮、对地轻微短路。
还要检查船上直流母排有没有其它大功率设备启停造成电压浪涌跌落。
二、断开瓦锡兰 46MCT02 主机控制面板所有外部通讯与负载，最小系统测试
拔掉 CAN‑BUS 通讯线、所有开关量输入输出排线、显示屏排线、外接传感器接线，只保留主供电。单独上电看是否还重启。
拔掉之后故障消失，说明外部线路或者外接设备拉低总线、短路负载造成面板保护重启。这时再一根一根插回线束，插到哪一路出现重启，即可定位故障回路。
重点检查 CAN 总线，瓦锡兰 WECS 控制系统 CAN 线路短路、终端电阻异常，经常造成 DCU 控制面板不断复位重启。测量 CAN‑H 与 CAN‑L 之间电阻，正常终端电阻为 120Ω，总线两端终端电阻同时接入时阻值约 60Ω，阻值异常检查终端电阻、总线线缆有无短路接地。
三、瓦锡兰 46MCT02 主机控制面板本体外观与基础复位处理
完全切断电源，断电静置 5‑10 分钟，让板上电容完全放电。
打开面板外壳，肉眼检查电路板，查看主板上电解电容有没有顶部鼓包、漏液。电容容量衰减是工控板反复重启最常见内因，上电瞬间供电不稳立刻复位。检查板上所有插头，排线底座有没有氧化、针脚弯曲虚焊，重新拔插所有板卡排线。
执行硬件复位，找到面板主板复位按键，断电状态按住复位键再上电，尝试恢复初始化。
读取故障日志，如果短暂进入界面，可以进入系统菜单调取事件日志，查看每次重启前有没有欠压、看门狗、通讯丢失类报警记录，锁定复位源。
四、瓦锡兰 46MCT02 主机控制面板板级硬件深度排查
供电输入回路，测量主板内部 DC‑DC 降压芯片输出电压。如果 24V 输入正常，但板上 5V、3.3V 内核电压上电后往下掉，就是板载电源芯片故障，负载短路。
复位电路故障，复位芯片漏电、阻容复位电容老化漏电，会不断发出复位信号，设备不停重启，检查复位引脚电平有无周期性低脉冲。
看门狗复位，主板 MCU 上电初始化失败，看门狗超时触发不断重启。大概率是程序 Flash、存储芯片数据损坏，或者主 CPU 周边电路虚焊。
板上纽扣电池电压过低，电池亏电也会造成启动参数错乱，循环重启，可直接更换主板后备电池再试。
五、瓦锡兰 46MCT02 主机控制面板软件配置与固件故障
硬件供电线路全部正常，最小系统仍然重启，有可能内部固件损坏、配置参数丢失。这种情况普通现场无法修复，需要瓦锡兰专用软件工具重新下载烧写程序与引擎参数。
没有原厂工具不要自行擦写程序，会造成设备彻底无法启动。
瓦锡兰 46MCT02 主机控制面板故障区分判断小提示
上电一瞬间，屏幕刚亮立刻黑屏重启，优先查电源回路、板载供电电容、DC‑DC 芯片。
屏幕可以启动几秒，加载画面中途重启，优先查 CAN 总线通讯、外部负载短路、看门狗复位、存储芯片故障。
冷机上电反复重启，运行一段时间之后偶尔正常，基本指向电解电容老化容量衰减。
瓦锡兰 46MCT02 主机控制面板安全注意事项
在没有定位故障点前不要连续循环上电测试，电路板存在隐性短路时反复通电会扩大故障范围，烧毁更多元器件。硬件排查无法修复时，可选择同型号控制面板替换测试，确认本体损坏后进行板级维修或者更换总成。
