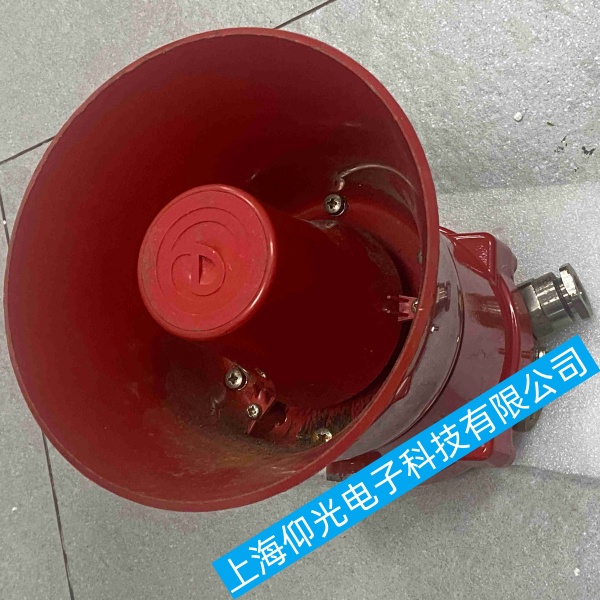

E2S BExS110DDC024 船用防爆号角时响时不响故障原因分析及维修方案
防爆设备开盖检修必须先切断回路电源，确认现场无可燃危险气体，严禁带电拆防爆外壳，否则防爆失效，存在安全隐患。
故障现象：报警指令发出，号角偶尔发声、偶尔无声，属于间歇性故障，船上高盐潮湿环境最常见虚接、受潮氧化。
一、E2S BExS110DDC024 船用防爆号角先外部线路排查
1. 测供电电压，有人触发报警时，在号角接线端子处万用表量电压，必须稳定24VDC。
   - 电压忽高忽低、掉到 20V 以下：电源回路虚接、电缆过长压降大、电源容量不足；
   - 电压一直稳定 24V → 故障点在号角本体。
2. 检查所有接线端子：号角接线盒端子、控制柜端子、中间接线盒。
船上盐雾极易造成端子氧化松动，拧紧所有螺丝，拆下接线打磨线芯氧化层，重新压接。重点查负极 / 接地回路，虚地是间歇故障头号元凶。
3. 电缆检查：电缆穿过舱壁、支架位置有没有被挤压，线芯半断（时通时断）；检查电缆水密接头有无进水渗水痕迹。
4. 控制回路检查：查看报警继电器触点，继电器老化触点烧蚀，输出信号断断续续，号角就时响时不响，可以把号角直接接 24V 电源短时测试，排除前端控制问题。
二、E2S BExS110DDC024 船用防爆号角本体内部排查
1. 接线板焊点：查看内部进线焊点有无腐蚀、虚焊、裂纹，船用潮气渗入焊点氧化，震动就断开。虚焊重新补焊。
2. 发声单元喇叭 / 压电蜂鸣片：
   - 喇叭线圈引线内部断线、振膜受潮；轻微震动就通断；
   - 直接给喇叭两端供 24V 反复测试，如果还是时响时不响，喇叭发声单元损坏，需要更换发声模块。
3. 内部电路板：检查板上电解电容鼓包漏液、电路板受潮腐蚀、铜箔断线。电路板受潮漏电，工作一会电压被拉低就无声，冷却又恢复。
4. DIP 音调拨码开关：拨码开关氧化接触不良，反复拨动几次，清洁触点。
三、E2S BExS110DDC024 船用防爆号角船上环境诱因 & 预防方案
1. 水密密封失效，潮气、盐雾进入防爆接线盒，造成电路间歇性漏电。检查 O‑型密封圈，老化发硬就换新；外壳紧固到位，密封胶补缝。
2. 船体振动，接线长期震动松脱：接线端子加弹簧垫圈，电缆留有松弛余量，不要硬拉。
3. 回路末端终端电阻（EOL）：该型号支持回路故障检测，检查回路终端电阻有没有松动、阻值漂移，电阻异常也会造成回路间歇性工作。
四、E2S BExS110DDC024 船用防爆号角快速判定结论
1. 直接外接稳定 24VDC 供电号角，每次都响 → 外部线路、继电器、控制柜线路故障
2. 直接外接 24V，依旧时响时不响 → 号角内部发声单元 / 电路板损坏，建议更换本体
