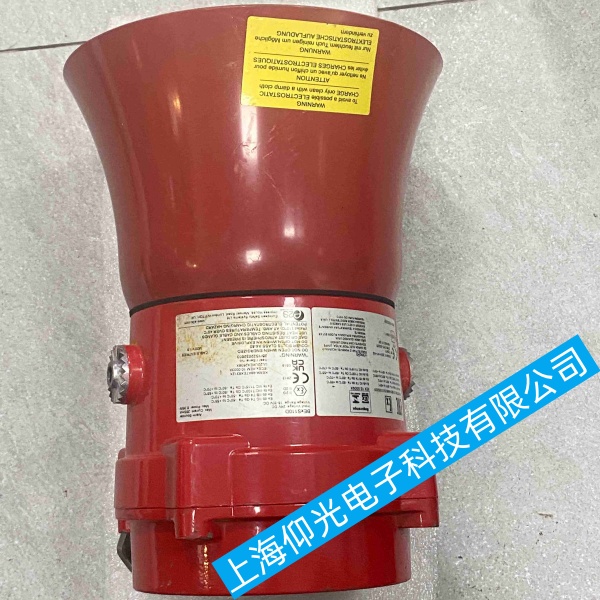

E2S BExS110DDC024 船用防爆号角通电就跳闸故障根源与处理方案

E2S BExS110DDC024 船用防爆号角通电就跳闸故障根源与处理方案
船用防爆声号器，一送电空开 / 漏电保护器立刻跳闸，本质为短路、对地漏电、线圈击穿、接线进水，按由外到内顺序排查，全程断电操作，防爆设备开盖必须满足安全环境。
一、快速区分E2S BExS110DDC024 船用防爆号角故障位置
1. 断开号角端子接线，单独合上开关：
   - 开关不跳：故障在号角本体或号角电缆
   - 开关依旧跳闸：线路、配电箱内部短路，和喇叭无关
2. 脱开喇叭侧线缆，万用表测量喇叭两根电源线：
   - 对地电阻接近 0Ω→外壳漏电；两线之间阻值极低→线圈短路
   - 正常 DC24V 号角线圈有几十‑几百欧电阻，不是导通、也不是无穷大
二、E2S BExS110DDC024 船用防爆号角外部线缆故障
1. 喇叭出线电缆破皮、芯线碰屏蔽层 / 船体大地，造成漏电跳闸
2. 防爆接线盒进水凝露，接线端子受潮，正负极爬电短路
处理
- 打开外部防爆接线盒，擦干水渍，检查端子有无氧化发黑
- 电缆破损段剪掉重做防水接头；线缆对地绝缘必须＞1MΩ
三、E2S BExS110DDC024 船用防爆号角本体内部故障
故障 1：音圈线圈击穿短路
线圈绝缘老化、受潮，匝间短路，上电瞬间电流猛增触发空开跳闸。
表现：端子之间电阻几乎为零。
维修方案：更换号角内部发声线圈，无单独配件则直接更换整机。
故障 2：内部进水受潮、对地漏电
船用高湿环境，防爆密封老化，水汽渗入腔体，线圈对地壳导通漏电。
处理：开盖烘干内部，测量对地绝缘；烘干后仍然漏电＝线圈烧坏，必须换线圈。
故障 3：接线端子内部碰壳
喇叭内部引线脱焊、移位，铜线碰到金属外壳，一通电对地短路跳闸。
拆开后盖查看引线位置，重新固定，做好绝缘隔离。
四、E2S BExS110DDC024 船用防爆号角供电侧问题
1. DC24V 回路断路器选型过小；号角启动冲击电流偏大
2. 回路带漏电保护，号角线圈对地存在微弱漏电流，保护器误跳
解决：核对回路空开容量；如确认喇叭绝缘正常，可排查是否漏电保护器型号不适合感性负载。
五、E2S BExS110DDC024 船用防爆号角维修完工预防措施
1. 检查喇叭防爆密封圈有无硬化缺口，外壳螺栓均匀上紧，恢复防爆密封
2. 线缆入口格兰头重新打紧，防止海水潮气再次渗入
3. 定期测量号角对地绝缘电阻，早发现受潮隐患
4. 接线盒内放置干燥剂，减少凝露
