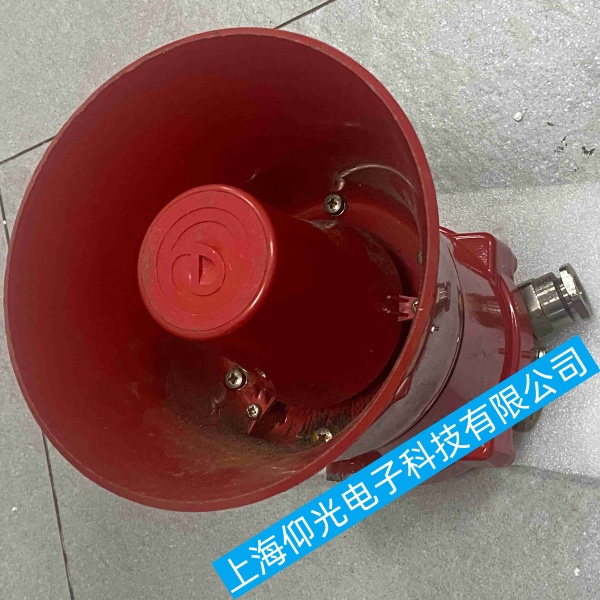

E2S BExS110DDC024 船用防爆号角音调不能切换原因分析及修复方案

E2S BExS110DDC024 船用防爆号角音调不能切换原因分析及修复方案
防爆设备严禁带电开盖！开盖前必须完全切断 24V 电源，确认现场无可燃气体，检修结束隔爆外壳螺栓锁紧到位ManualsLib。
故障现象：拨动板上音调 DIP 拨码开关，号角声音没有任何变化，一直固定同一个音调。
一、E2S BExS110DDC024 船用防爆号角最常见人为设置错误
1. 修改音调必须断电！
该号角带电拨动拨码开关不生效。
正确步骤：断开号角 24V 供电 → 修改 DIP 音调拨码 → 断电保持 30 秒 → 重新上电测试音调。带电改码不会更新音调参数。
2. 分清拨码方向：ON=1，OFF=0，一共 6 位拨码，对应 32 种音调，必须对照原厂音调表设置ManualsLib。
误区：只拨 1‑2 位开关，其余不动；音调编码错误，声音不变。
3. 区分【一级音调 / 二级 / 三级音调】
S2、S3 端子为第 2、第 3 报警音调输入。仅改 6 位音调拨码，无法改变第二、第三阶段音调，二三级音调是独立固定设置的，需要 S2/S3 外加触发信号切换，不是拨码直接切换。
二、E2S BExS110DDC024 船用防爆号角拨码开关硬件故障排查
1. 目视 6 位 DIP 拨码，检查有没有盐雾腐蚀、氧化、焊点虚焊。
船用潮湿环境最常见：拨码内部触点氧化，拨动后触点没有真正切换导通，编码不变，音调不变。
2. 万用表通断档，断电状态逐位测量拨码开关：拨至 ON 应当导通，拨到 OFF 应当断开。
- 拨动后通断无变化：拨码开关损坏，更换 6 位 DIP 拨码。
三、E2S BExS110DDC024 船用防爆号角电路板与芯片故障排查
1. 检查拨码到主控单片机之间铜箔线路有没有腐蚀断线。铜箔断了，主板读不到新拨码数值，音调锁死。
2. 断电复位测试：电源完全断开≥2 分钟，再上电。单片机程序死机锁死原有音调，断电久放复位可恢复。
3.SIL 安全版本：音调锁定在 SIL 认证音调。拨到非 SIL 音调编码，号角会自动忽略设置，依旧播放原有音调，需要选用 SIL‑2 允许音调编码E2S。
四、E2S BExS110DDC024 船用防爆号角隔离测试，快速定位
拆下号角，脱离船上报警回路，用独立 24V 直流电源测试：
1. 断电→修改拨码→上电。音调可以切换：号角本体完好，船上回路问题。
2. 断电改拨码上电，音调依旧不变：号角内部拨码或主控电路硬件损坏。
五、E2S BExS110DDC024 船用防爆号角故障结论 & 处理方案
1. 带电改拨码、没断电重启 → 操作错误，按断电流程重设即可修复
2. 拨码开关测量不通、触点氧化 → 更换 DIP 拨码开关
3. 拨码测量正常、音调仍锁死 → 主控单片机故障，防爆号角不建议板级维修，建议换新
预防建议
船用定期开盖检查拨码有无受潮氧化；每次修改音调设置，严格遵守断电‑改码‑延时‑上电流程。
