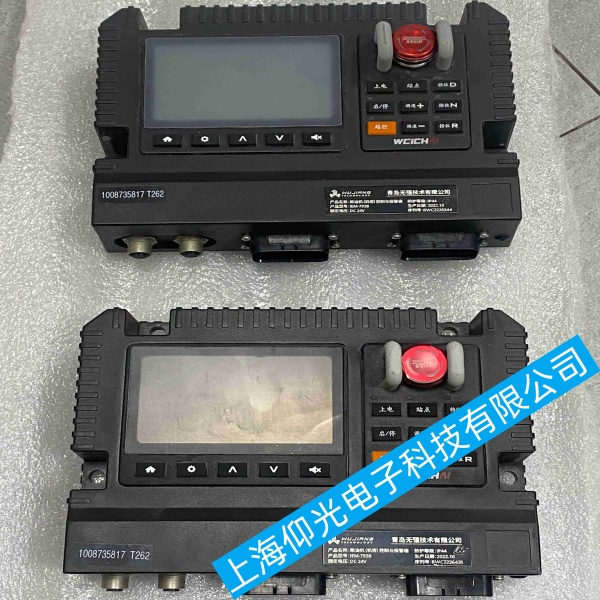

船用柴油机本地机旁控制面板IEM‑793B上电跳闸故障排查与修复方案

船用柴油机本地机旁控制面板IEM‑793B上电跳闸故障排查与修复方案
上电合闸瞬间空开立刻跳下，属于短路 / 接地 / 板载电源故障，按由外到内顺序排查，船上作业断电挂牌上锁，注意安全。
一、快速区分船用柴油机本地机旁控制面板IEM‑793B故障位置
1. 断开 IEM‑793B 面板所有外接线缆：柴油机传感器、转速、停车电磁阀、通讯线、外部 24V 负载，只保留供电电源线。
2. 单独给控制面板上电。
- 仍然跳闸 → 故障在控制面板本体内部
- 不再跳闸 → 外部线路、传感器、执行元件短路接地，逐根接回，接到哪一路跳闸，就是该回路故障。
二、船用柴油机本地机旁控制面板IEM‑793B外部回路故障排查
1. 检查 24V 电源线绝缘，有无破皮搭铁，线缆被舱壁挤压磨损。
2. 检查停车电磁阀、燃油切断阀线圈：线圈击穿、内部对地短路是船上最常见跳闸诱因，万用表测量线圈对地绝缘。
3. 转速探头、缸温油压传感器线路：信号线屏蔽层搭铁、传感器内部短路。
4. 检查至控制室远程通讯电缆，有无短路。
解决：修复破损线缆，更换短路的电磁阀或传感器，绝缘测试合格后再接线。
三、船用柴油机本地机旁控制面板IEM‑793B内部故障
1. 板载电源模块损坏（高频）
内部 24V 转 5V 电源、DC‑DC 降压芯片击穿，电源正负极短路，一上电立刻过流跳闸。目视电源区有无鼓包电容、烧黑痕迹。
处理：更换损坏电源芯片、电解电容。
2. 继电器、输出驱动回路短路
板上控制输出继电器触点粘连、三极管 / 光耦击穿对地短路。
处理：测量各输出通道对地电阻，更换击穿元器件。
3. 电路板受潮腐蚀、铜箔搭铁
机舱潮湿，电路板漏铜，焊点之间爬电短路。
处理：无水酒精清洗电路板，烘干，隔离腐蚀短路铜箔，做三防涂层。
4. 断路器本身老化误跳
面板自带空气开关老化脱扣电流变小，不带负载也跳闸。
处理：更换同规格空开测试。
四、船用柴油机本地机旁控制面板IEM‑793B修复后上电测试步骤
1. 所有外接线路断开，空载上电，确认不再跳闸。
2. 逐路接回传感器、电磁阀，每接一路通电测试一次。
3. 整机试车，监控面板运行电流，无发热无跳闸即为修复。
五、船用柴油机本地机旁控制面板IEM‑793B日常预防
机舱高湿环境定期开盖除尘防潮；接线端子避免挤压破皮；检修时不要把 24V 电源线与信号线路短接；长期停机前断电。
