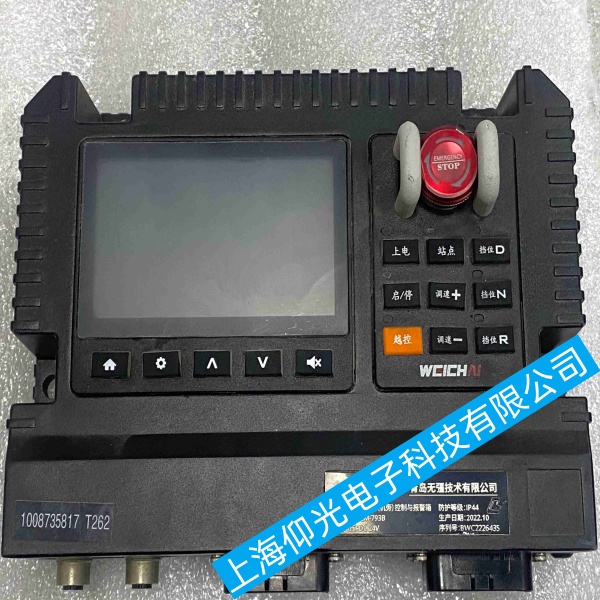

船用柴油机本地机旁控制面板IEM‑793B按键失灵原因分析及维修方案

船用柴油机本地机旁控制面板IEM‑793B按键失灵原因分析及维修方案
作业前必须切断面板供电，柴油机转至集控室控制，解除机旁控制权限，防止误启动风险。
一、船用柴油机本地机旁控制面板IEM‑793B快速外部排查
1.断电重启复位：断掉 IEM‑793B 电源 3‑5 分钟后送电，排除临时程序死机；显示屏正常只是按键没反应，多数不是主控死机。
2.检查权限状态：确认柴油机控制模式已切至机旁 LOCAL；在遥控 / 集控模式时机旁按键会被锁定、按下无动作。
3.外观清洁：面板表面盐雾、油污、水汽渗入薄膜按键缝隙。无尘棉签 + 无水酒精擦拭按键表面，晾干测试；禁止大量液体灌入面板。
4.插头检查：检查面板后背排线、通讯插头有无松动、氧化、海水腐蚀，拔下重插。
二、船用柴油机本地机旁控制面板IEM‑793B拆机硬件检修
1.拆开面板外壳，查看薄膜按键排线（FPC）
- 排线插头氧化：酒精清洗金手指，重新插紧卡扣；排线折痕断裂 → 更换整套按键薄膜面板。
2.万用表通断检测
逐个按键按下测量薄膜线路通断：
- 按下不通：薄膜按键导电碳层磨损（船用高湿盐环境最高发故障），更换按键膜。
- 按键通，但面板无响应：故障在主板按键检测电路。
3.检查主控电路板
查看按键接口周边：贴片电容腐蚀、过孔氧化、引脚虚焊；对按键回路焊点补焊；腐蚀严重清洗板层防盐蚀。
三、船用柴油机本地机旁控制面板IEM‑793B电路故障排查
1. 测量主板按键供电电压，确认按键回路 5V 电源是否丢失。
2. 检查按键接口到主控芯片线路有无断线；
3. 主控 IO 端口损坏：单颗或全部按键失灵，更换主控板或维修 IO 电路。
四、船用柴油机本地机旁控制面板IEM‑793B临时应急方案
单按键失灵：可暂时改用集控室操作，减少机旁操作；严禁强行撬按按键，防止薄膜线路彻底断裂。
五、船用柴油机本地机旁控制面板IEM‑793B后期预防措施
船用环境盐雾潮湿是该型号按键损坏首要诱因，日常定期用无水酒精清洁面板；外壳密封圈老化及时更换，防止水汽、凝露进入按键内层；停机期间遮盖防尘防潮；避免频繁大力敲击按键。
