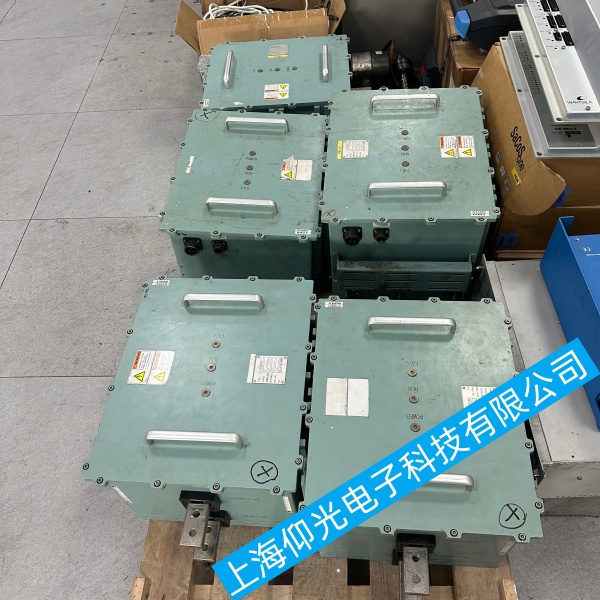

泰克罗斯 ECS‑PRU UV 电子镇流器上电就跳闸故障完整维修教程

泰克罗斯 ECS‑PRU UV 电子镇流器上电就跳闸故障完整维修教程
故障现象
接通电源空开、漏电保护器瞬间跳闸，UV 镇流器无法上电启动，多次合闸依旧跳闸，是 UV 固化设备高频故障，大多分为外部线路负载故障、灯管负载短路、镇流器内部元器件击穿漏电三类，下面由浅入深分步检修，新手也可按顺序排查。
一、泰克罗斯 ECS‑PRU UV 电子镇流器前期安全操作规范
检修全程必须断开总电源，等待镇流器高压电容放电之后再拆机；高压 UV 镇流器带有启动高压，禁止带电触碰输出接线端子；优先准备万用表、绝缘电阻表，检修时分清空气开关过载跳闸、漏电保护器漏电跳闸两种故障。
二、泰克罗斯 ECS‑PRU UV 电子镇流器外部负载隔离排查
1. 断开镇流器通往 UV 灯管全部输出接线端子，空载单独接通镇流器电源
- 空载上电不再跳闸：故障锁定在外接负载
- 空载依旧跳闸：故障为镇流器本体损坏
2. 负载侧故障检修
① UV 灯管电极短路、灯管管壁破裂、内部击穿漏电；直接更换同规格适配 UV 灯管测试
② 输出高压线外皮老化破损、线芯搭铁、线缆受潮积灰接地；更换高压输出线，清理接线端子粉尘油污
③ 接线端子压线铜丝散落触碰外壳、零线地线接混，重新规整接线，区分 L/N 输入、灯管输出端子
三、泰克罗斯 ECS‑PRU UV 电子镇流器供电回路与开关故障排查
1. 检测输入市电电压，ECS‑PRU‑UV 额定输入电压，电压过高、电压波动大极易触发过流跳闸
2. 检查空开、漏保额定电流偏小，多台 UV 镇流器共用一路电源造成线路过载，独立分配供电回路
3. 电源线老化、零线地线短路、进线绝缘破损接地，更换全新供电电源线
4. 查看电源进线保险丝熔断，保险丝烧黑代表后级存在硬性短路，禁止直接更换保险丝强行通电
四、泰克罗斯 ECS‑PRU UV 电子镇流器拆机检修镇流器内部硬件故障
断电放电完毕拆开镇流器外壳，肉眼先做外观巡检
1. 电路板有无烧黑痕迹、元器件焦糊味道、电解电容鼓包漏液、贴片电阻烧断
2. 使用万用表通断档测量
- 整流桥：四个引脚任意两脚直通击穿，直接更换整流桥堆
- 功率开关管、IGBT、MOS 管击穿短路，是上电跳闸最高发故障，更换同型号功率管
- 主滤波电容、高压启动电容击穿漏电，更换耐压参数一致电容
- 输入抗干扰安规电容击穿接地，更换 X/Y 安规电容
3. 排查电路板受潮、粉尘、金属碎屑造成电路板短路，使用无水酒精清洗主板，彻底烘干再上电测试
五、泰克罗斯 ECS‑PRU UV 电子镇流器环境诱因和隐性故障处理
1. 设备安装环境潮湿、水汽、腐蚀性粉尘，降低电路板绝缘性能，通电之后漏电触发漏保跳闸；做好电控箱防潮防尘
2. 散热堵塞、散热风扇停转，高温造成功率器件热击穿；清理散热风道、维修散热风机
3. 软启动电阻烧坏，开机瞬间冲击电流过大触发空开过流保护，更换启动功率电阻
六、泰克罗斯 ECS‑PRU UV 电子镇流器维修之后调试与日常预防保养
1. 全部元器件维修完成之后先空载通电测试，空载不跳闸、无异常发烫异响，再接上 UV 灯管带载试机
2. 日常保养方案
① 每月清理镇流器接线端子、电路板灰尘
② UV 灯管到达使用寿命及时更换，老化灯管极易造成负载短路烧坏镇流器
③ 供电加装电源滤波器，规避电网谐波冲击
④ 杜绝零地混接，UV 高压输出线缆做好防护，避免外皮磨损接地短路
