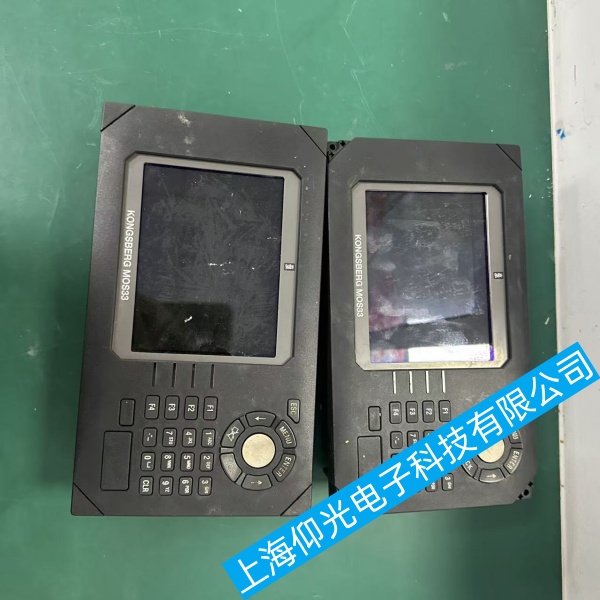

康士伯控制器 MOS33TFT 上电完全无反应故障排查与维修

康士伯控制器 MOS33TFT 上电完全无反应故障排查与维修
整机上电屏幕不亮、所有指示灯完全不亮，属于整机供电链路故障，操作前务必断电，大电容充分放电，做好防静电。
1、康士伯控制器 MOS33TFT外部输入回路排查
本机额定直流 24V 供电，先测机柜供电端子电压，电压需稳定 22‑26V，低于 18V 设备无法启动，高于 30V 会烧毁板卡。
检查外部空开、保险、接线端子，端子紧固，无虚接、氧化。
确认电缆压降，长距离线缆要加大线径，排除线路压降过大。
断开设备端负载，单独测供电电源输出，确认外部电源本身没有损坏。
2、康士伯控制器 MOS33TFT内部保险与硬件目视检查
拆开外壳，肉眼观察：
板卡保险是否熔断，保险烧断不要直接换保险上电，先排查后端短路。
电解电容有无鼓包漏液、PCB 有无烧黑、元件炸裂、焦糊痕迹。
检查面板排线、背板接插件，有无烧蚀、松动，重新拔插清理触点。
3、康士伯控制器 MOS33TFT板级电源静态断电测量
测板卡输入端子有无 24V 送入；有输入，板上完全无 5V、3.3V 输出，故障锁定板载辅助开关电源。
检查电源回路启动电阻、PWM 控制芯片、MOS 管、脉冲变压器，常见损坏：启动电阻开路、MOS 管击穿、PWM 芯片损坏、输出二极管烧毁。
若保险一上电就熔断，说明后端存在短路，重点查滤波电容、MOS 管、后级芯片对地短路。
4、康士伯控制器 MOS33TFT隔离法区分故障点
断开 TFT 显示面板排线，再上电。上电后板卡指示灯亮起，说明屏幕 / 排线短路拉垮整机电源，更换排线或显示屏。
保留主板，断开外接通讯、IO 外接接线，排除外部线路短路拉低整机供电。
断开后电源依旧完全不工作，为主控电源板本体损坏。
5、康士伯控制器 MOS33TFT易损件与常见故障点
板载电解电容老化，船舶高温震动环境容量衰减，会直接整机不开机，外观不一定鼓包，需要容量实测。
输入防反接、保护二极管击穿，造成整机无供电。
PWM 电源芯片损坏，辅助电源不起振，整机零输出。
6、康士伯控制器 MOS33TFT预防措施
船上供电做好浪涌抑制，避免电压尖峰冲击板卡。
定期检查接线端子，防止振动造成虚接。
设备内部定期除尘，防止积灰造成漏电短路。
避免长期超温运行，延缓电解电容老化。
